FUXTEC FX-KS255 [15/27] Сборка направляющей шины и пильной цепи

Технический паспорт

7. Сборка направляющей шины и пильной цепи

• Потяните передний защитный щиток к передней рукоятке и убедитесь, что

цепной тормоз не активирован.

• Открутите гайку для крепления направляющей шины и снимите защитную

крышку.

• Установите шину на направляющий болт в положении, близком к ведущей

звездочке.

• Наденьте пильную цепь на звездочку,

вставьте её хвостовики в паз

направляющей шины, начиная с

верхней части пильного полотна (см.

рис.)

• Кромки режущих звеньев должны быть

направлены к ведомой звездочке шины

в направлении вращения цепи.

• Установите штифт натяжителя цепи в

крепежное отверстие на полотне шины.

• Наденьте крышку, натяните цепь посредством вращения винта по часовой

стрелке с помощью универсального ключа. Она должна плотно прилегать к

нижней части направляющей шины.

• Затяните гайки (12-15 Нм). Проверьте правильность монтажа цепи,

аккуратно потянув ее вперед по шине. Пильная цепь должна скользить без

заеданий.

Примечание: Перед работой обязательно проверьте натяжение цепи, убедитесь,

что узлы режущей гарнитуры (цепь, звездочка, стрела шины) смазаны маслом. Это

позволяет уменьшить износ узлов устройства и увеличивает срок его эксплуатации.

Внимание! Перед данными работами обязательно наденьте защитные перчатки и

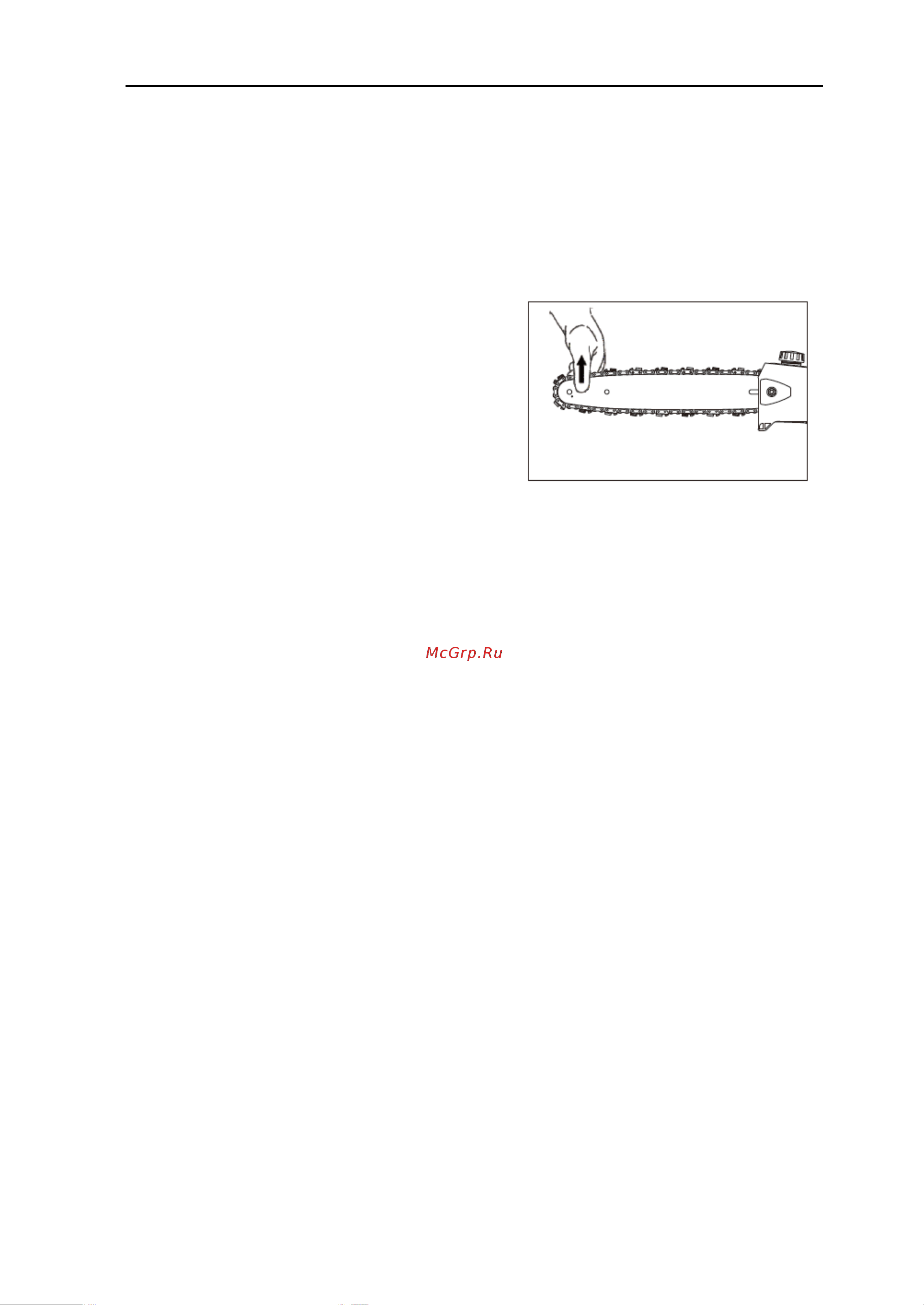

выключите двигатель устройства! Пильная цепь считается правильно натянутой,

если, взявшись за конец шины и потянув цепь вверх, оператор сможет ее

приподнять на расстояние около 5 мм.
