Технический паспорт FUXTEC

FX-LBS126P/LBS126/LB126

15A

15B

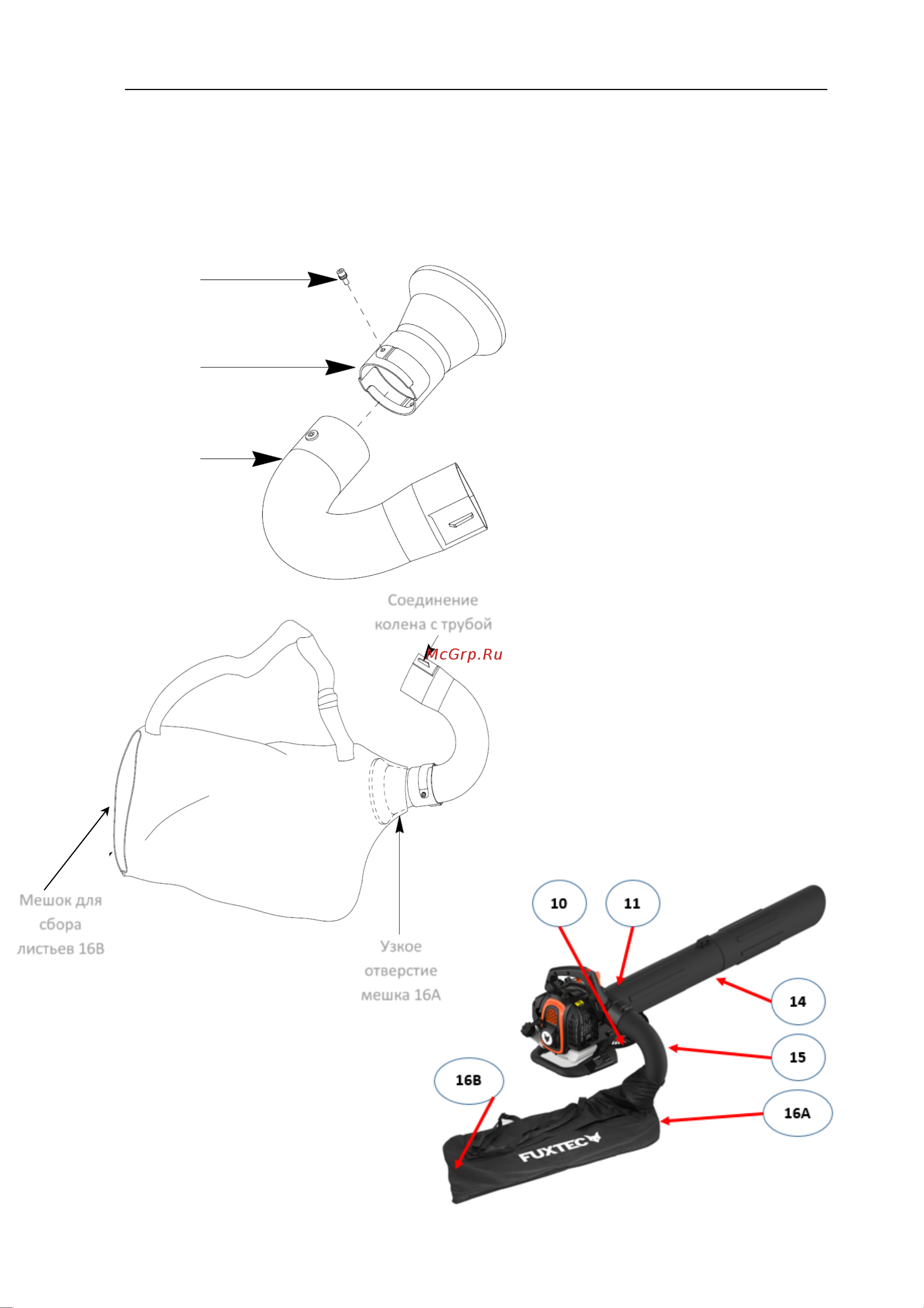

7. Сборка устройства в качестве садовог о

пылесоса

1. Вставьте конусную часть 15А

изогнутого переходного колена через

большое отверстие мешка для сбора

листьев (16B) и протолкните конус

через узкое отверстие 16A (см. рис.).

2. 2. Подсоедините изогнутое

переходное колено 15B к конусной

части 15A так, как показано на рисунке.

Соедините их вместе и поверните

изогнутое колено, пока отверстие для

винта не совпадет. Зафиксируйте

соединение винтом.

3. Используя фиксатор решетки

воздухозаборника (11), откройте

решетку воздухозаборника (10).

4. Установите двухсекционную

всасывающую трубу (14) на основной

блок с открытой решеткой

воздухозаборника (10).

5. Убедитесь, что узел 14

всасывающей трубы правильно

установлен, и поверните его до упора.

Соединение

колена с трубой

Узкое

отверстие

мешка 16A

Мешок для

сбора

листьев 16B
