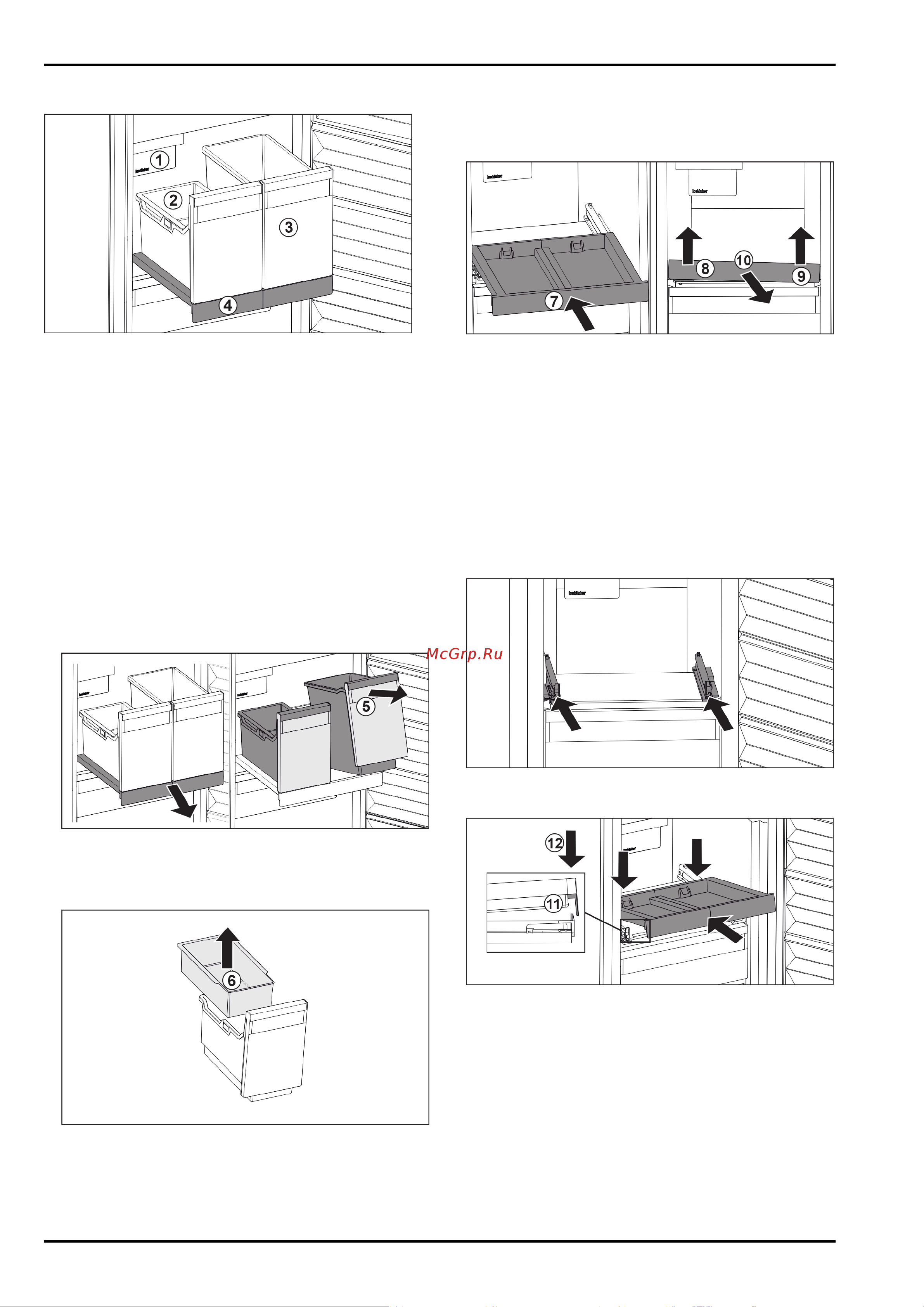

7.2 Выдвижная панель с IceTower*
Fig. 22 Выдвижная панель с IceTower
(1) IceMaker (3) Контейнеры для пиццы,
алкогольных напитков
(2) Подвесной лоток для
кубиков льда
(4) Выдвижная панель
На выдвижной панели находятся два высоких контейнера
(IceTower). В контейнере
Fig. 22 (2)
собираются и хранятся
кубики льда из IceMaker. Контейнер
Fig. 22 (3)
подходит
для хранения высоких продуктов, таких, как пицца или
алкогольные напитки.
Выдвижная панель с IceTower монтирована на одной
стеклянной панели посредством выдвижных направ-
ляющих. Вы можете разобрать выдвижную панель для
очистки.
7.2.1 Разборка выдвижной панели с
IceTower
Извлечение контейнеров
Fig. 23
u
Выдвиньте выдвижную панель.
u
Приподнимите контейнеры
Fig. 23 (5)
спереди.
u
Извлеките контейнеры.
Fig. 24
u
Извлеките
Fig. 24 (6)
подвесной лоток.
u
Если в подвесном лотке есть кубики льда: Опорожните
подвесной лоток.
w
Контейнеры и подвесной лоток извлечены и Вы можете
их очистить. (см. 8.2.4 Очистка оснащения)
Извлечение выдвижной панели
Убедитесь, что выполнены следующие условия:
q
Контейнеры извлечены. (см. 7.2.1.1 Извлечение контей-
неров)
Fig. 25
u
Вставьте выдвижную панель.
Fig. 25 (7)
u
Приподнимите выдвижную панель спереди слева.
Fig. 25 (8)
u
Приподнимите выдвижную панель спереди справа.
Fig. 25 (9)
w
Выдвижная панель освобождена спереди из крепления.
u
Извлеките выдвижную панель движением вперед.
Fig. 25 (10)
w
Выдвижная панель извлечена и Вы можете ее очистить.
(см. 8.2.4 Очистка оснащения)
7.2.2 Вставка выдвижной панели с IceTower
Вставка выдвижной панели
Fig. 26
u
Вставьте направляющие.
Fig. 27
u
Наклоняя вниз, установите выдвижную панель за пере-
днюю накладку.
u
Вставьте, наклоняя вниз. Обратите внимание на то,
чтобы на обеих сторонах упор был за накладкой.
Fig. 27 (11)
u
Снимите выдвижную панель спереди.
Fig. 27 (12)
Оснащение
* Наличие в зависимости от модели и комплектации 15
