YS System Street 2Pro [4/16] Подключение усилителя

1. Подключение усилителя

1.1. Положите усилитель лицевой частью вниз. Прикрутите Г-образную скобу из

комплекта креплений к корпусу усилителя с помощью 4-х гаек.

1.2. Открутите крышку SIM-слота, вращая ее против часовой стрелки. Возьмите

SIM-карту таким образом, чтобы площадка с контактами была направлена к центру

слота, а угловой срез направлен к себе (см. рис. 1). Вставьте SIM-карту в слот акку-

ратно, избегая перекосов, до упора, примерно на 2/3 длины. Не прилагайте при этом

лишних усилий. Закрутите крышку слота.

1.3. Открутите нижнюю пластмассовую гайку гермоввода. Аккуратно, не повреж-

дая лепестков, извлеките резиновый уплотнитель

1.4. Пропустите один конец наружного кабеля, соединяющего усилитель с адап-

тером питания, через закругленный конец гайки и внутри корпуса гермоввода таким

образом, чтобы коннектор кабеля оказался со стороны, противоположной лепесткам.

1.5. Оденьте кольцевой уплотнитель на кабель и аккуратно, не повреждая лепе-

стков, переместите его по кабелю заподлицо с корпусом гермоввода.Закрутите ниж-

нюю гайку гермоввода.

1.6. Вставьте коннектор в гнездо LAN на корпусе усилителя.

1.7. Переместите гермоввод по кабелю и закручиванием по резьбе соедините

его с ответной частью на корпусе усилителя, предварительно убедившись в наличии

резиновой прокладки между корпусом гермоввода и ответной частью.

1.8. Закрепите усилитель в месте установки на мачте или кронштейне с помощью

прилагаемого комплекта креплений.

1.9. Кабелем типа «витая пара» подключите сетевой порт (LAN) вашего ПК к разъ-

ему LAN блока питания PoE. Другим кабелем подключите разъем PoE блока питания к

сетевому разъему устройства.

1.10. Настройте сетевую карту компьютера на автоматическое получение IP-адреса.

1.11. Подключите блок питания PoE к электрической розетке. Световые индика-

торы на блоке питания и устройстве должны загореться в постоянном режиме. Дожди-

тесь подключения ПК к локальной сети.

1.12. Откройте браузер, в адресной строке наберите 192.168.8.1 и нажмите

Ввод. На экране отобразится страница входа в web-интерфейс устройства (рис. 2).

1.13. Имя пользователя и пароль по умолчанию – admin/admin. Введите их в со-

ответствующие поля и нажмите «Войти».

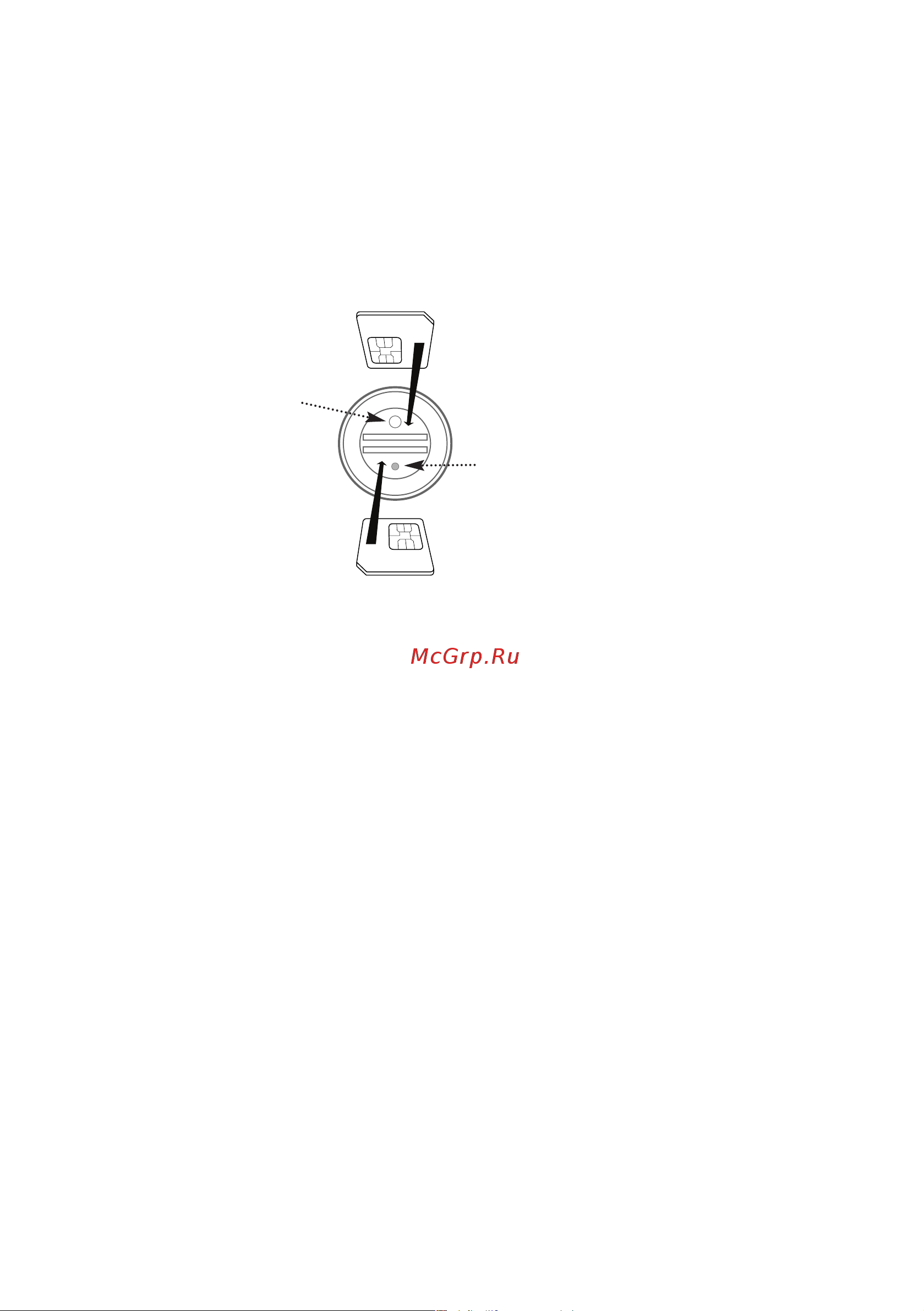

рис. 1

Установка SIM-карт

кнопка «RESET»

световой индикатор
