Liebherr GP 2433-21 [7/14] Ввод в работу

Liebherr GP 2433-21 [7/14] Ввод в работу

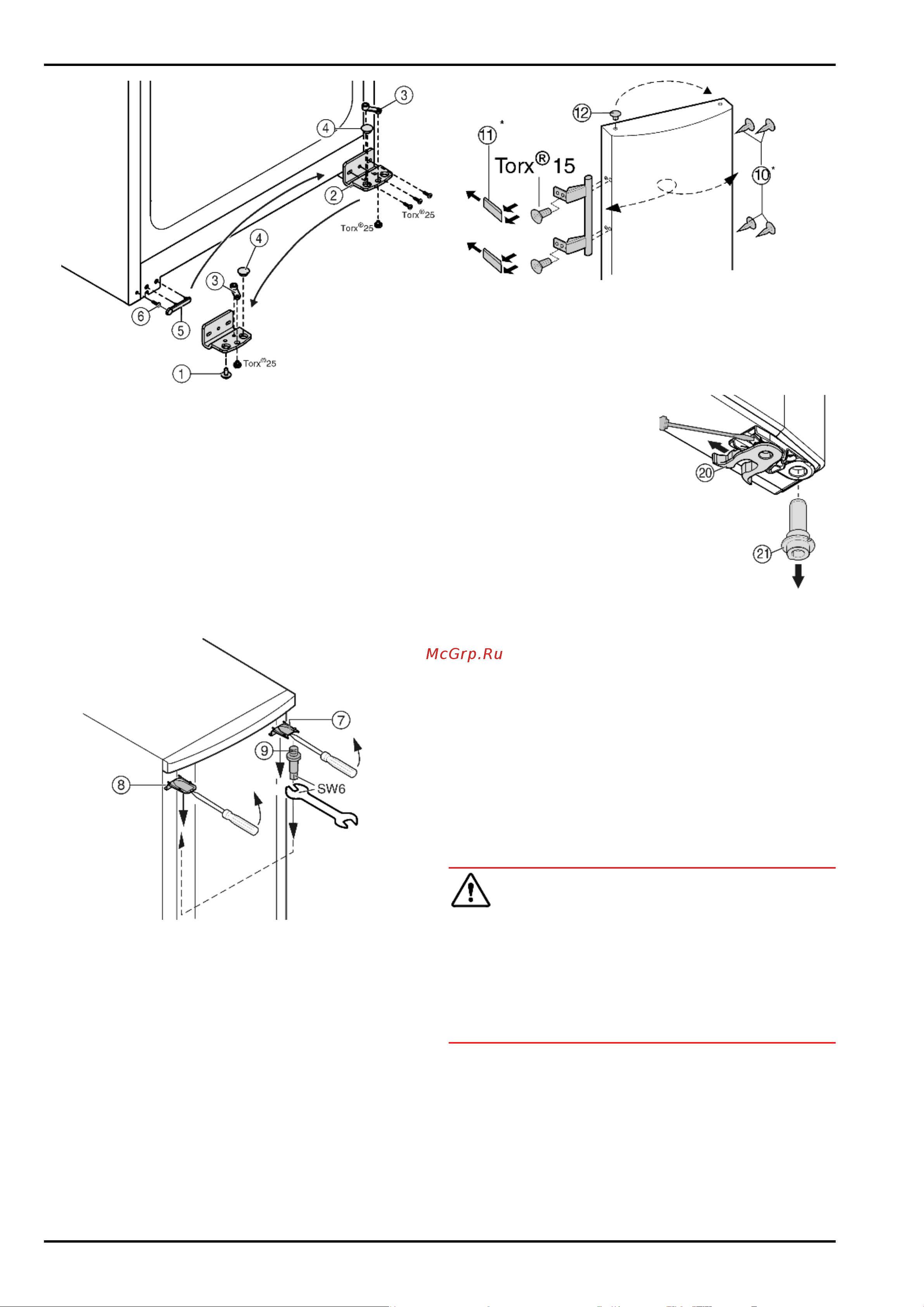

Fig. 6

u

Открутите опорный кронштейн

Fig. 6 (2)

.

u

Открутите опорную деталь

Fig. 6 (3)

и, переставив в

отверстие на противоположной стороне опорного крон-

штейна, снова прикрутите.

u

Извлеките заглушку

Fig. 6 (4)

из опорного кронштейна

и переставьте ее в отверстие на противоположной

стороне опорного кронштейна.

u

Осторожно снимите крышку со стороны ручки

Fig. 6 (5)

.

u

Выкрутите болт

Fig. 6 (6)

и вкрутите на противопо-

ложной стороне.

u

Снова установите крышку

Fig. 6 (5)

.

u

Снова прикрутите опорный кронштейн

Fig. 6 (2)

на

новой стороне шарнира (с моментом 4 Нм). При необ-

ходимости используйте аккумуляторный шуруповерт.

Fig. 7

u

Верхнюю крышку

Fig. 7 (7)

и крышку

Fig. 7 (8)

с

помощью отвертки выведите вперед из фиксатора и

снимите, наклоняя вниз.

u

Выкрутите опорный палец

Fig. 7 (9)

и вкрутите на проти-

воположной стороне (с моментом 4 Нм).

u

Снова установите крышку

Fig. 7 (7)

на стороне опорного

пальца: насадите сзади, защелкните спереди.

u

Установите крышку

Fig. 7 (8)

на противоположной

стороне: насадите сзади, защелкните спереди.

Fig. 8

u

Извлеките пробку

Fig. 8 (12)

из опорной втулки дверцы

и переставьте.

u

Снимите и переставьте на противоположную сторону

дверную ручку, пробку

Fig. 8 (10)

и прижимные

пластины

Fig. 8 (11)

.

u

При установке прижимных пластин следите за

правильной фиксацией.

u

переставить пружинный

зажим

Fig. 9 (20)

:

Нажмите вниз язычок

защелки, снимите с него

пружинный зажим.

u

Вдвиньте пружинный

зажим на новой стороне

шарнира до защелки-

вания.

u

Извлеките опорный

палец

Fig. 9 (21)

из втулки двери и

вставьте вместе с

шайбами на противопо-

ложную сторону. Язычок

защелки должен быть

направлен к внутренней

стороне двери, паз — к

внешней стороне.

Fig. 9

u

Подвесьте верхнюю часть двери на опорный палец

Fig. 7 (9)

.

u

Поверните нижнюю часть двери и вставьте опорный

палец

Fig. 9 (21)

в опорный кронштейн. При необходи-

мости покрутите опорный палец, чтобы он смог заско-

чить.

u

Вкрутите фиксирующий винт

Fig. 5 (1)

внизу в опорный

палец и затяните (с моментом 4 Нм).

u

При необходимости выровняйте дверцы через два

продольных паза в опорном кронштейне параллельно

корпусу устройства. Для этого выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Закрутите опорные кронштейны/пальцы (с моментом

4 Нм).

u

Проверить все болты и при необходимости подтянуть.

Ввод в работу

* Наличие в зависимости от модели и комплектации 7
