u
С помощью любого виль-
чатого ключа выведите
устройство в устойчивое
положение посредством
регулируемых опор (A) и
выровняйте его, используя
уровень.
u
После этого подоприте
подпорками дверь: Выво-
рачивайте регулируемую
опору на опорном крон-
штейне (В) до тех пор, пока
она не будет опираться на
пол, затем крутите далее по
углом 90°.
Указание
u
Очистите устройство (см. 6.2 Чистка устройства) .
Если устройство установлено в очень влажном поме-
щении, то на внешней его стороне может образоваться
конденсат.
u
Всегда следите за хорошим притоком и оттоком воздуха
на месте установки.
4.3 Перевешивание двери
При необходимости можно изменить направление откры-
вания двери:
Убедитесь, что подготовлен следующий инструмент:
q
Torx® 15
q
Torx® 25
q
Отвертка
q
При необходимости аккумуляторный шуруповерт
q
При необходимости привлеките второго человека для
монтажной работы
4.3.1 Снятие верхней двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.

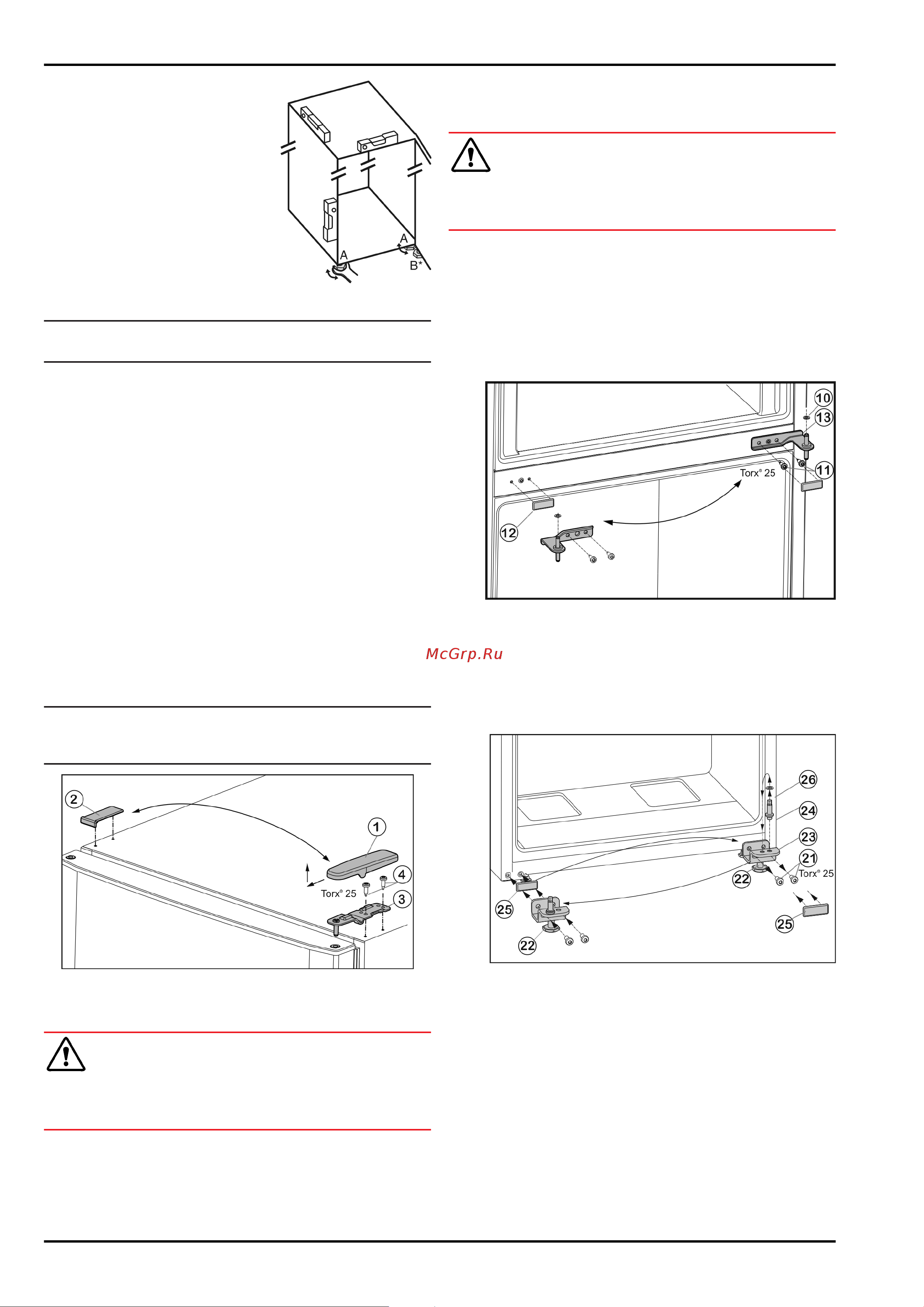

Fig. 5
u
Потяните крышку
Fig. 5 (1)
вперед и вверх.
u
Снимите крышку
Fig. 5 (2)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 5 (3)
(2 шт.
Torx® 25)
Fig. 5 (4)
и вытяните вверх.
u
Верхнюю дверь приподнимите и отставьте в сторону.
4.3.2 Снятие нижней двери
u
Откройте нижнюю дверь.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите крепежные винты
Fig. 6 (11)
(2 шт. Torx®
25) и извлеките средний опорный кронштейн из нижней
дверцы.
u
Снимите пластиковую шайбу
Fig. 6 (10)
.
u
Дверь приподнимите и отставьте в сторону.
4.3.3 Перестановка средних опорных
деталей
Fig. 6
u
Осторожно снимите крышку
Fig. 6 (12)
.
u
Установите крышку
Fig. 6 (12)
на противоположной
стороне.
4.3.4 Перестановка нижних опорных
деталей
Fig. 7
u
Открутите крепежные винты
Fig. 7 (21)
.
u
Снимите нижний опорный кронштейн
Fig. 7 (23)
вместе
с опорным пальцем
Fig. 7 (24)
, шайбой
Fig. 7 (26)
и регу-
лируемой опорой
Fig. 7 (22)
.
u
Открутите опорный палец
Fig. 7 (24)
вместе с шайбой
Fig. 7 (26)
и, переставив в отверстие на противопо-
ложной стороне опорного кронштейна, снова прикру-
тите.
u
Аккуратно снимите защитную пластину
Fig. 7 (25)
и
переставьте ее на противоположную сторону.
u
Прикрутите нижний опорный кронштейн
Fig. 7 (23)
вместе с опорным пальцем
Fig. 7 (24)
, шайбой
Fig. 7 (26)
и регулируемой опорой
Fig. 7 (22)
с другой стороны
шарнира моментом 4 Нм), при необходимости
используйте аккумуляторный шуруповерт.
Ввод в работу
* Наличие в зависимости от модели и комплектации 7
