![Nordfrost NR 403 [5/18] C nr 247](/img/pdf.png)
Nordfrost NR 403 [5/18] C nr 247
![Nordfrost NR 403 [5/18] C nr 247](/views2/2022608/page5/bg5.png)
32

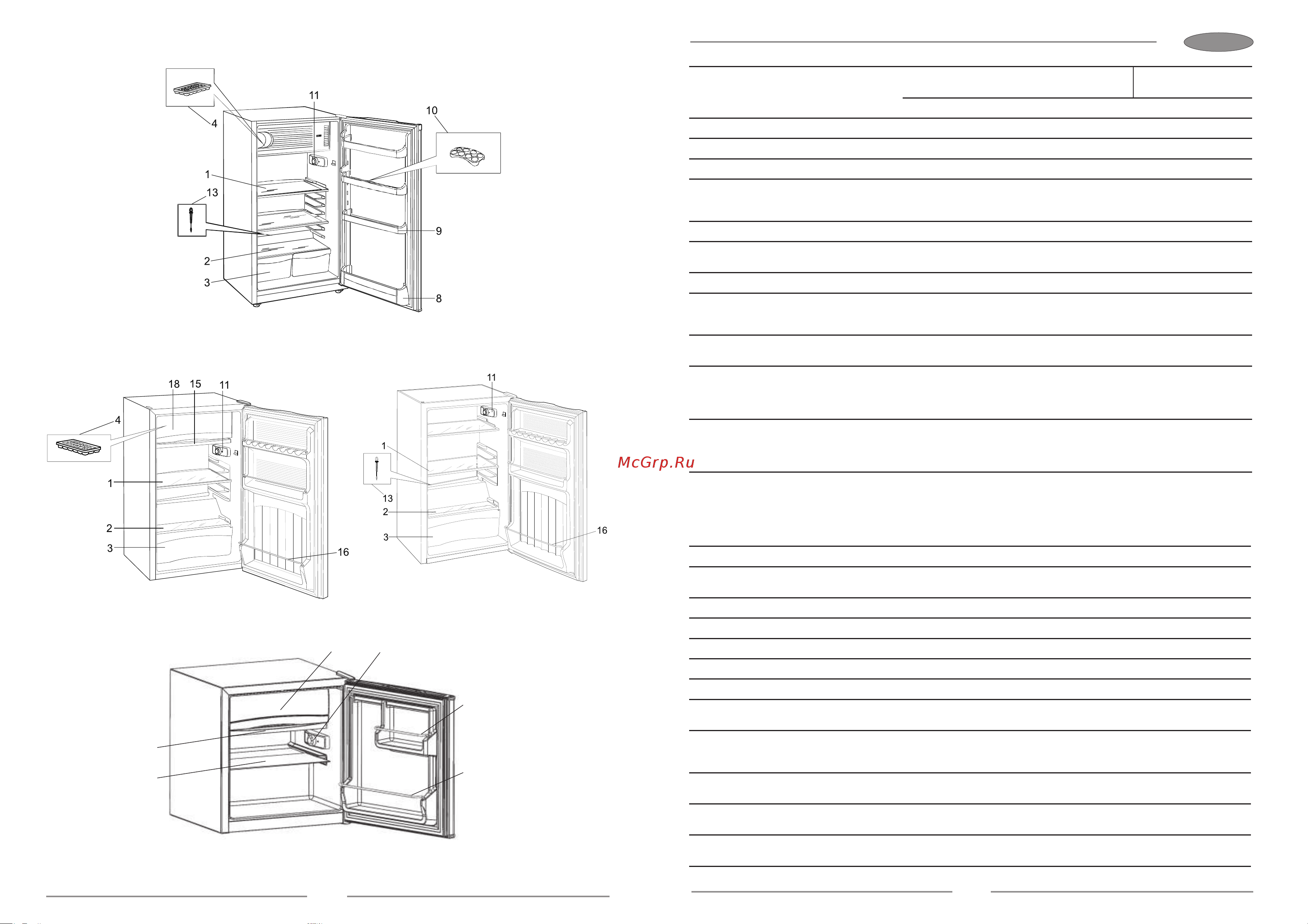

d) NR 403, NR 404 е) NR 507, NR 508
c) NR 247
f) NR 402
15
17
16
20
19
2
RUS
5
ПОКАЗАТЕЛИ
холодильники-морозильники
с верхним расположением МК
холодильники-мо-
розильники с МО
NRT 141 NRT 143 NRT 144 NRT 145 NR 247
Полезный объем МК (МО), дм
3
51 51 68 68 17
Полезный объем ХК, дм
3
209 138 261 209 161
Температура в МК (МО),
0
С, не выше -18
Суточный расход электроэнергии при
температуре окружающего воздуха
25°С, кВт.ч 0,725 0,641 0,827 0,767 0,581
Класс энергетической эффективности А+ А+ А+ А+ А+
Производительность замораживания,
кг/сут 2,5 2,5 3,0 3,0 2,0
Количество производимого льда, кг/час 0,06
Время повышения температуры в МК
до минус 9
0
С при отключении электро-
энергии в сети, ч 16 16 16 16 10
Суммарная площадь для
хранения продуктов, м
2
1,113 0,784 1,113 1,113 0,627
Габаритные размеры (рис. Б.5), мм, не
более: высота
высота без петли верхней
ширина/глубина
1498
1484
574/625
1235
1221
574/625
1772
1758
574/625
1553
1539
574/625
1108
1097
574/625
Габаритное пространство - рабочие
габаритные размеры (рисунок Б.6), мм,
не более: высота
ширина / глубина
1502
587/1162
1239
587/1162
1776
587/1162
1557
587/1162
1112
587/1162
Масса (нетто), кг, не более 48,0 43,0 54,0 49,5 39,0
ОКОНЧАНИЕ ТАБЛИЦЫ 1А
ПОКАЗАТЕЛИ NR 402 NR 403 NR 404 NR 506 NR 507 NR 508
Общий (брутто) объем, дм
3
60 111 150 60 111 150
Общий (брутто) объем НТО (ОСП),
дм
3
11 11 11 — — —
Общий (брутто) объем ХК, дм
3
49 100 139 60 111 150
Общий полезный объем, дм
3
55 104 143 59 110 149
Полезный объем НТО (ОСП), дм
3
11 11 11 — — —
Полезный объем ХК, дм
3
44 93 132 59 110 149
Температура в НТО,
0
С, не выше — -6 -6 — — —
Температура в ОСП,
0
С,
не выше / не ниже 0 / -6 — — — — —
Суточный расход электроэнергии
при температуре окружающего воз-
духа 25
0
С, кВт.ч 0,301 0,327 0,365 0,301 0,321 0,335
Класс энергетической
эффективности А+ А+ А+ А+ А+ А+
Суммарная площадь для хранения
продуктов, м
2
0,32 0,35 0,477 0,32 0,43 0,57
Количество производимого льда,
кг/час — 0,06 0,06 — — —
