Primera PRMC-09MHNA2 [17/28] Инструкция по монтажу
![Primera PRMC-09MHNA2 [17/28] Инструкция по монтажу](/views2/2023085/page17/bg11.png)
КОЛО
17
ИНСТРУКЦИЯ ПО МОНТАЖУ
макс. 120 см
мин. 30 см
Положение дюбелей
Крышка
переходника
Настенный
выпускной
переходник В
2 винта
Предохранительная
скоба
2 винта
Предохра-
нительная
скоба

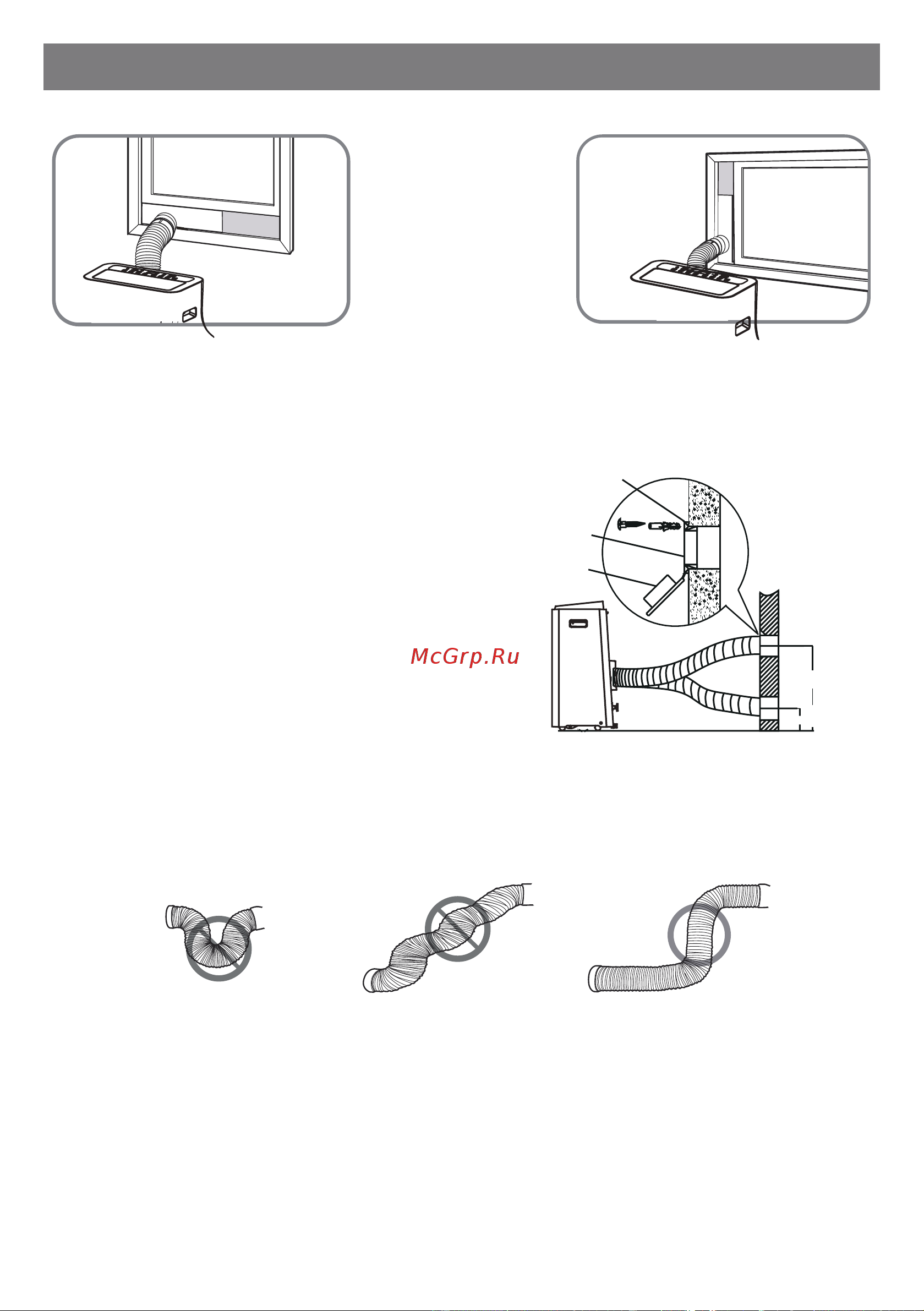

3. Вставьте переходник заслонки окна в заслонку.
Метод 2. Настенная установка (для некоторых моделей)
1. Вырежьте в стене отверстие диаметром 125 мм
для настенного выпускного переходника В.
2. Прикрепите настенный выпускной переходник
В к стене с помощью четырех дюбелей и винтов,
входящих в комплект поставки.
3. Присоедините выпускной шланг (с настенным
выпускным переходником А) к настенному вы-
пускному переходнику В.
ПРИМЕЧАНИЕ. Для правильной работы не исполь-
зуйте шланг чрезмерной длины и не сгибайте его.
Чтобы выпускная система работала должным об-
разом, рядом с воздуховыпускным отверстием вы-
пускного шлага (на расстоянии до 500 мм) не долж-
но быть препятствий. Все иллюстрации в этой
инструкции приведены лишь в качестве примера.
Ваш кондиционер может несколько отличаться.
Принимать в расчет следует реальные конструк-
тивные особенности устройства.
макс. 120 см
мин. 30 см
Положение дюбелей
Крышка
переходника
Настенный
выпускной
переходник В
2 винта
Предохранительная
скоба
2 винта
Предохра-
нительная
скоба
макс. 120 см
мин. 30 см
Положение дюбелей
Крышка
переходника
Настенный
выпускной
переходник В
2 винта
Предохранительная
скоба
2 винта
Предохра-
нительная
скоба
ИЛИ
