14
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке и подключению вызывных панелей LEGEND
⌂
Вернуться в раздел "Содержание"

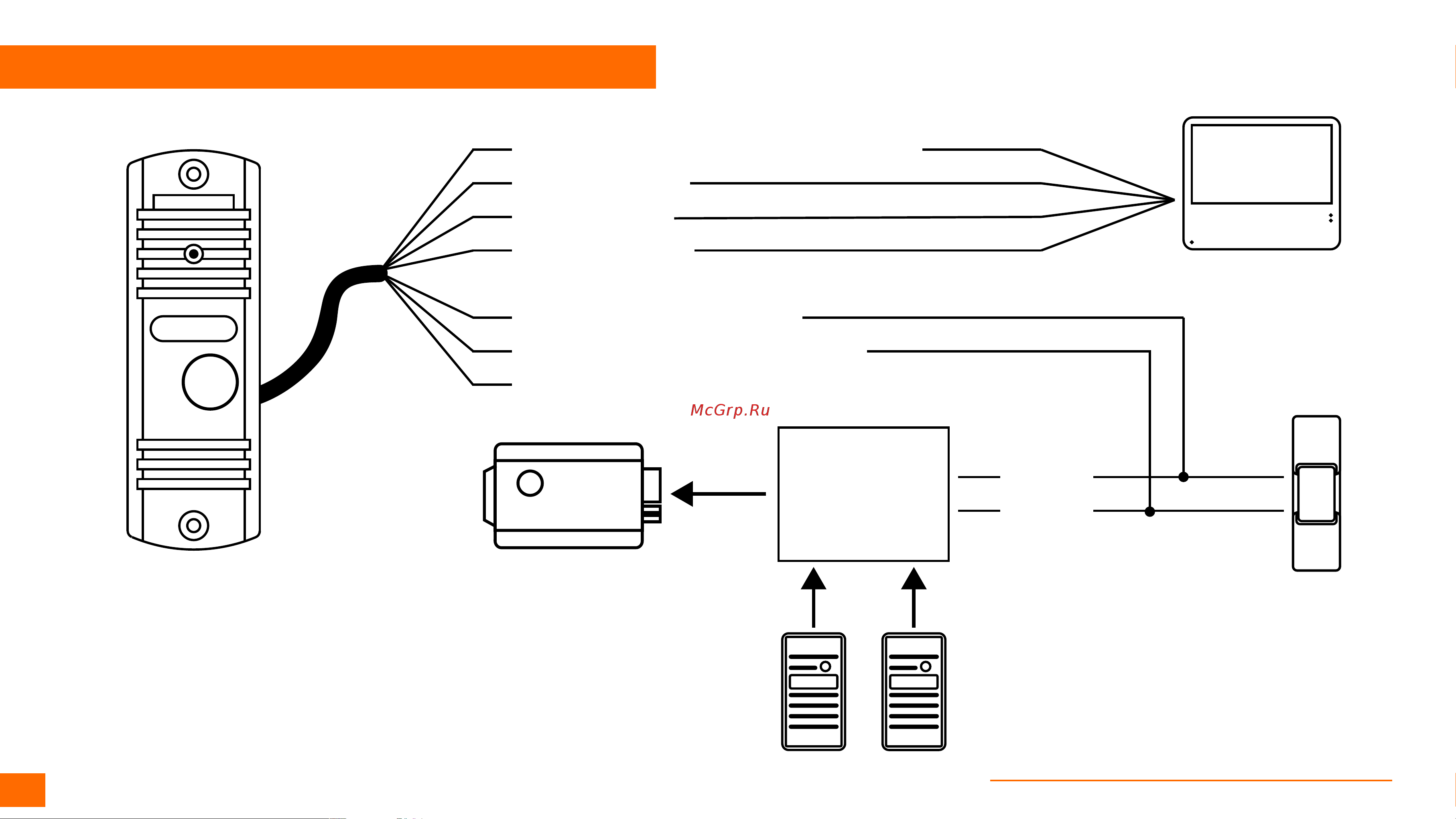

СХЕМА ПОДКЛЮЧЕНИЯ ПАНЕЛИ К КОНТРОЛЛЕРУ СКУД
Замок
Контроллер
СКУД
Считыватель
Кнопка
"ВЫХОД"
Монитор
Вызывная панель
Красный (Питание панели от монитора)
Желтый (Видео)
Белый (Аудио)
Черный (Общий)
Зеленый (Н.Р. контакт реле)
Оранжевый (Общий контакт реле)
Коричневый (Н.З. контакт реле)
Кнопка
Общий
