PROCAST cable S-MJ/2RCA.5 Руководство по эксплуатации онлайн

PROCAST cable S-MJ/2RCA.5 Руководство по эксплуатации онлайн

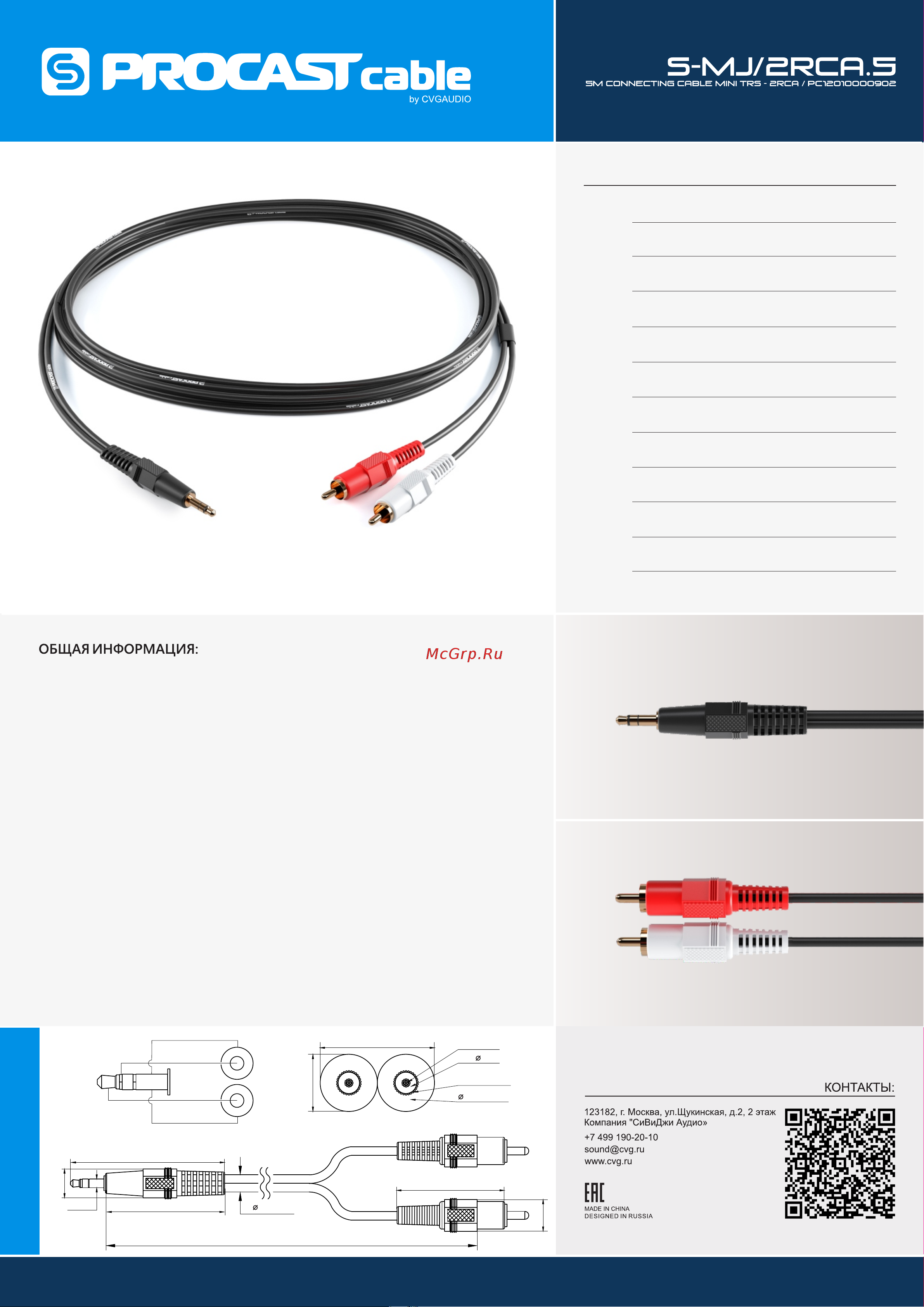

TECH DRAWNING
www.procastcable.ru
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
ВНУТРЕННИЙ АРТИКУЛ
PROCAST Cable S-MJ/2RCA.5 / PC12010000902
ДЛИНА КАБЕЛЯ
5 метров
РАЗЪЕМ (СТОРОНА А)
2RCA (красный/белый), литой корпус, PVC
РАЗЪЕМ (СТОРОНА В)
ЦЕНТРАЛЬНАЯ ЖИЛА (для одного канала)
Сечение 0,3mm2, 10 проводников, диаметр каждого 0,12mm
ЭКРАН (для одного канала)
30 проводников, диаметр каждого 0,12mm
ИЗОЛЯЦИЯ ЦЕНТРАЛЬНОЙ ЖИЛЫ (один канал)
Диаметр 1,4mm, материал PE (белый / красный)
ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ
-20C / +70 градусов C
ВНЕШНЯЯ ИЗОЛЯЦИЯ (один канал)
Диаметр 3,5mm, материал PVC (черный)
135mm
ВЕС
150mm x 200mm
ГАБАРИТНЫЙ РАЗМЕР УПАКОВКИ
Прямой стерео TRS 3.5mm Mini Jack, литой корпус, PVC
PROCAST Cable S-MJ/2RCA.5 – качественный звуковой стереофонический
соединительный кабель с разъемами: прямой TRS 3.5mm miniJack и 2RCA. Длина
кабеля – 5 метров.
Кабель предназначен для подключения источника стереофонического не
балансного линейного звукового сигнала (плеера, аудио выхода ноутбука,
настольного компьютера, планшетов, смартфонов и так далее) к не балансному
стерео входу усилителя, микшерского пульта или другого активного звукового
устройства. Кабель состоит из двух коаксиальных, раздельно изолированных,
сваренных по одной примыкающей стороне кабельных каналов. Центральная
жила каждого из каналов сечением 0,25mm2 состоит из десяти проводников
диаметром по 0,12mm каждый. Сверху центральная жила изолирована от
внешнего экрана гибким PE (полиэтилен) пластикатом диаметром 1,4mm. Один
канал имеет изоляцию белого цвета, второй красного. Сверху изолированная
центральная жила покрыта плотным экраном, состоящим из тридцати проводников
диаметром 0,12mm каждый. Внешняя плотная изоляция черного цвета изготовлена
из PVC пластиката, диаметр одного канала – 3,5mm. Со стороны RCA разъемов на
кабеле установлено фиксирующее пластиковое кольцо ограничивающее
разделение кабельных каналов. На противоположной стороне кабеля два
проводника входят в литой не разъемный угловой стерео minijack разъем.
Все внутренние проводники кабеля изготовлены из чистейшей OFC меди 99.97%.
Контактные части разъемов изготовлены из качественного медного сплава -
фосфористая бронза с золотым напылением. Благодаря качественной плотной
внешней изоляции PROCAST Cable S-MJ/2RCA.5 может использоваться в широком
диапазоне температур: от -20С до +70С. Кабель очень гибкий и хорошо защищен от
внешних механических и климатических воздействий.
L=5m
3.5/7mm2x
43.8mm
12,9mm
62.5mm
48.2mm
11.7mm
3.5mm
3,5mm
7mm
10/0,12 ВС
PE
1,40
(RD/WH)
SP30/0.12BC
3.5*7.0
PVC(BLACK)
3.5 JACK
GND
RD
WH
GND
RCA JACK
RED
WHITE
RCA JACK
PREMADE CABLE
