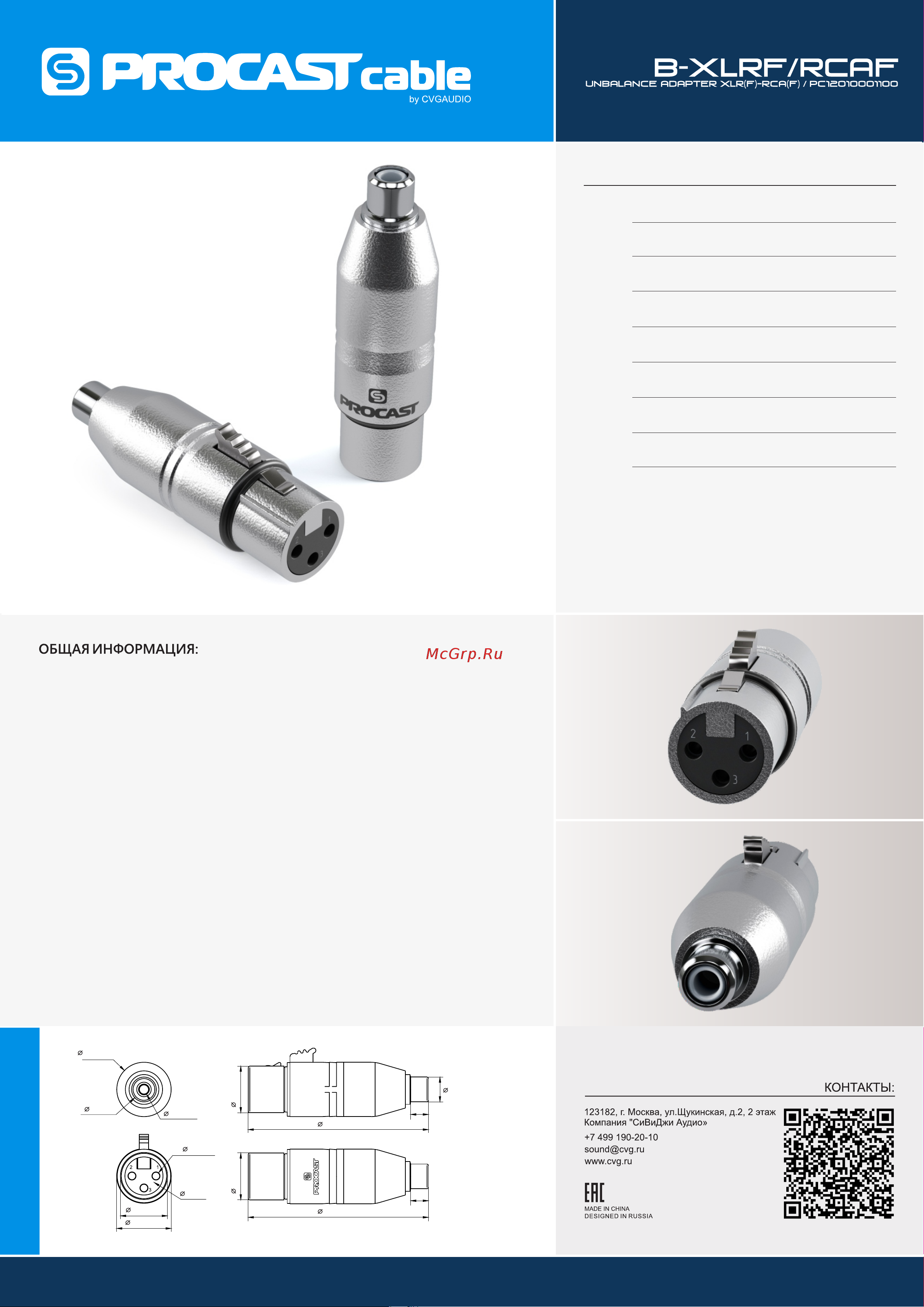

PROCAST cable B-XLRf/RCAf Руководство по эксплуатации онлайн
TECH DRAWNING
www.procastcable.ru
CABLE ADAPTER
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
ВНУТРЕННИЙ АРТИКУЛ
PROCAST Cable B-XLRf/RCAf / PC12010001100
КОРПУС ПЕРЕХОДНИКА
Материал - ZnAl4 (литье под давлением), длина - 58mm
РАЗЪЕМ (СТОРОНА А)
XLR(female), контакты - фосфористая бронза, Ni напыление
РАЗЪЕМ (СТОРОНА В)
ВНУТРЕННЯЯ КОММУТАЦИЯ ПЕРЕХОДНИКА
XLR (1/”G” и 3/”-”) на “G” RCA, XLR (2/“+”) на “+” RCA
ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ
-30C / +70 градусов C
38g
ВЕС
Коробка - 20штук, индивидуальный ПВД пакет (полиэтилен)
УПАКОВКА
RCA (femail), контакты - фосфористая бронза, Ni напыление
PROCAST Cable B-XLRf/RCAf – переходной цельнометаллический адаптер XLR
(female) / RCA (female) выполненный в едином надежном неразборном корпусе. Не
подверженный коррозии корпус переходника изготовлен методом литья под
давлением из цинкового сплава ZnAl4. Сверху корпус по всей плоскости имеет
дополнительное покрытие из никеля.
Переходник предназначен для подключения не балансных звуковых устройств
(плееров, тюнеров, различного DJ оборудования и так далее) к усилителю,
микшерскому пульту, DSP процессору или другим активным звуковым устройствам,
имеющим балансный вход (разъем XLR male).
Для того, чтобы не балансный сигнал (двух-контактный RCA разъем) можно было
коммутировать с балансным трех-контактным XLR разъемом, контакты 1/”G" и 3/"–"
на XLR разъеме закорочены и далее подключены к контакту G на разъеме RCA.
Оставшийся на XLR контакт 2/”+” в свою очередь подключен на контакт “+” на
разъеме RCA.
Данный вариант пассивного перевода небалансного сигнала в балансный и
наоборот допустим при коммутации аудио устройств кабелями небольшой длины.
В связи с изменением формата сигнала при использовании B-XLRf/RCAf возможно
небольшое уменьшение уровня звука, которое без проблем может быть
скомпенсировано увеличением громкости на коммутируемых активных
устройствах. Контактные группы на RCA и XLR коннекторах изготовлены из
специального медного контактного сплава - фосфористая бронза. Сверху для
дополнительной защиты от коррозии добавлено покрытие из никеля.
Со стороны XLR разъема предусмотрен специальный замок-фиксатор с
металлической кнопкой предназначенный для жесткой сцепки c корпусом
ответного XLR (male) коннектора и исключающей самопроизвольное или
случайное отключение.
61mm
61mm
6mm
6mm
8.3mm
15.7mm15.7mm
8mm
2.7mm3-
18.3mm
15.7mm
3.1mm
18.3mm
3.1mm
