ИНСТРУКЦИЯ ПО УСТАНОВКЕ
74
Двухконтурный газовый котел
устанавливать с уклоном
вниз под углом в 2–5
градусов.
Более 250 мм
Пер. тока
230В
Наименование
А MAX 50
(дюйм)
①
Обратка
теплоносителья
G 3/4
②
Газ G 3/4
③
Холодная
вода
G 3/4
④
Подача ГВС G 3/4
⑤
Подача
теплоносителья
G 3/4
Газ
Чтобы уменьшить объем разливаемой воды в
результате возникновения обратного потока
(воздушные карманы, пузыри) в случае остановки
насоса, к подающему (нагревающему) трубопроводу
следует присоединить обратный клапан.
Четырехходовой клапан
рекомендуется
устанавливать на
распределителе для смены
воды.
Клапан для удаления
воздуха и слива воды
Монтаж с
использованием
накидных или
разъемных гаек

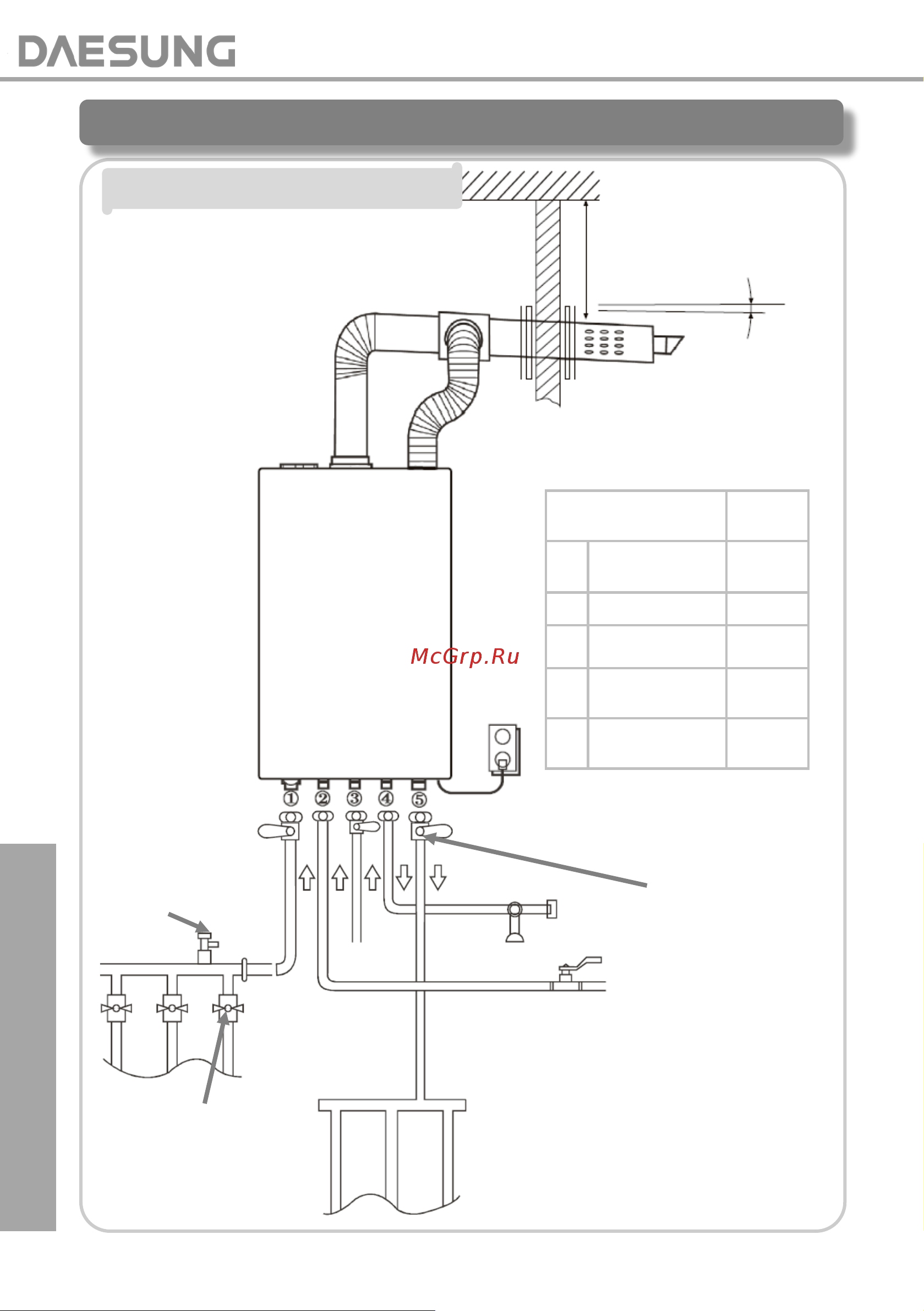

Схема установки котла
A MAX 50
