Edge EDB5-E1 [5/7] Примеры соединений

+ -

EDB5-E1 подключены к CD-тюнеру

ED901

УСТАНОВКА ДИНАМИКОВ

При необходимости полностью удалите вырезаемый материал для

плотной посадки динамика.

Вырежьте отверстие для монтажа и наметьте отверстия для закрепления.

Решетка должна фиксироваться с помощью прилагаемых винтов,

проходящих сквозь решетку, прокладку и фланец динамика до

окончательного закрепления динамика (затягивания всех крепежных

винтов).

СНЯТИЕ РЕШЕТКИ

Динамики EDGE имеют съемную решетку.

Для снятия решетки придерживайтесь последовательности ниже.

1) Снимите прокладку с фланца корзины

2) Снимите решетку

3) Установите прокладку обратно

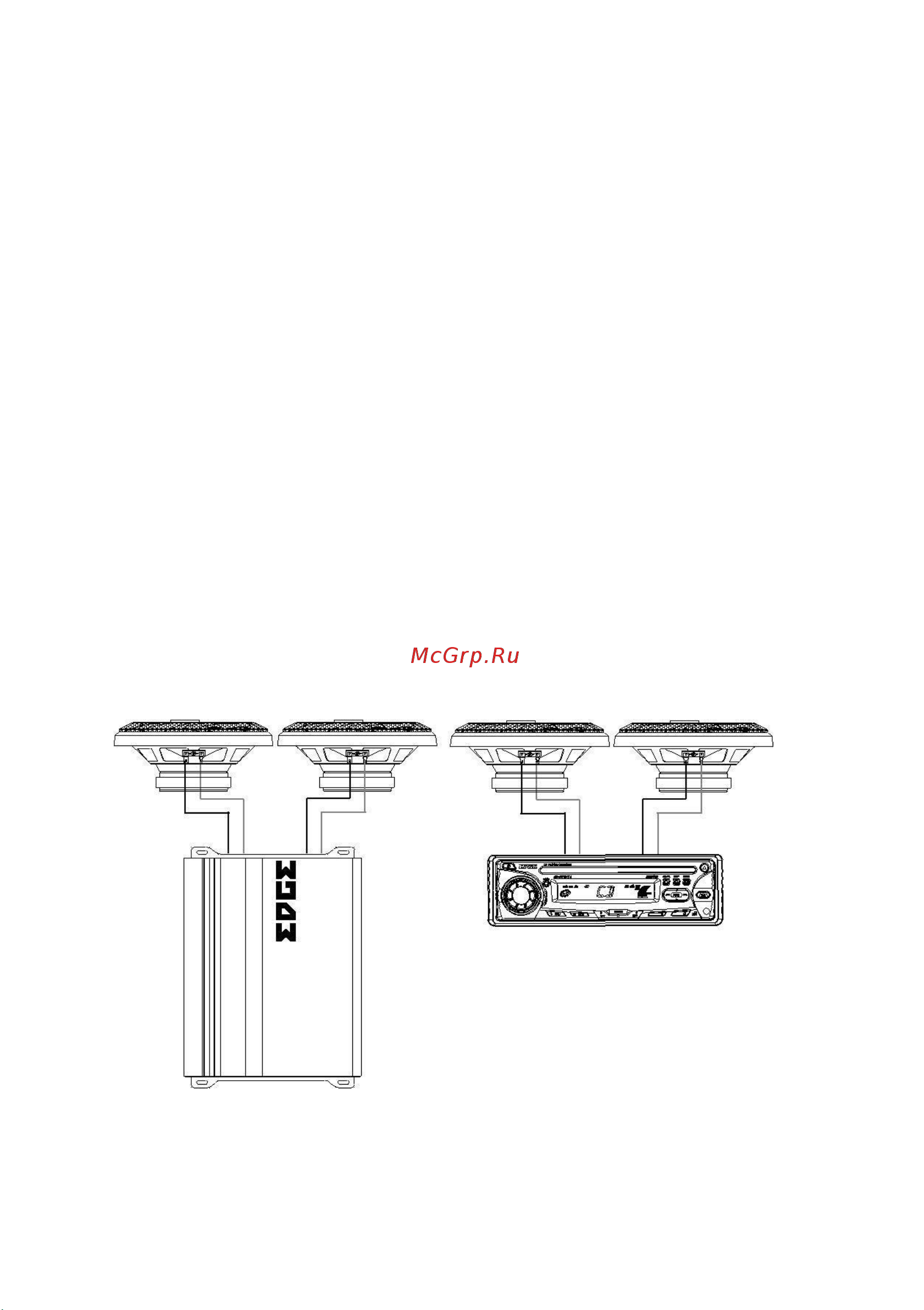

ПРИМЕРЫ СОЕДИНЕНИЙ

EDB5-E1 подключены к усилителю

(EDB75.4-E9/ EDB80.4Lite-E0 )
