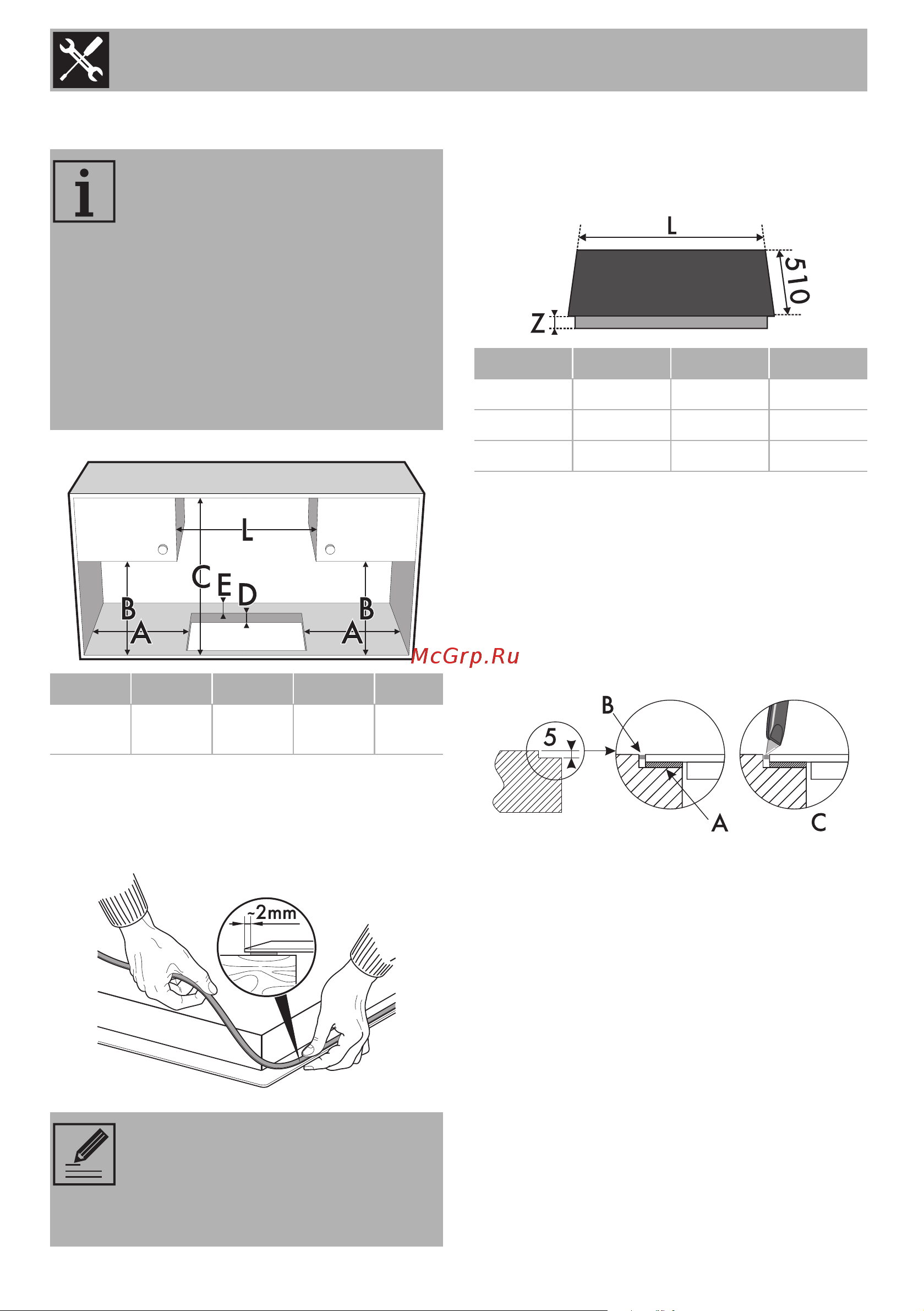

5.2 Врезка рабочей поверхности
Во избежание попадания жидкости между
рамкой варочной панели и столешницей
перед монтажом варочной панели
проложите по всему ее периметру
самоклеящуюся прокладку из комплекта.
Установка заподлицо
Проделайте отверстие указанных
размеров на столешнице (мм).
После размещения на стеклянной
поверхности панели самоклеющейся
прокладки (A) и после укладки и
крепления панели скобами, заполните
изоляционным силиконом края стенок
(B), а затем уберите его излишки.
Если потребуется снять стеклянную
панель, специальным ножиком отрежьте
силикон и удалите его (C).
Следующая операция требует
выполнения кладочных и/или
столярных работ и, поэтому
должна выполняться
квалифицированным
специалистом. Установка
возможна с использованием
различных материалов: кирпичная
кладка, металл, натуральное
дерево или ламинированные
пластиком деревянные
конструкции, которые должны
обладать достаточной
теплостойкостью (>90°C).
A B C D E
мин.
200
мин.
460
мин.
750
40-60
мин.
65
Не закрепляйте варочную
панель при помощи силикона,
так как это приведет к
повреждению варочной панели,
если потребуется
демонтировать ее.
L X Y Z
650 560-564 482-486 50
750 720-724 482-486 50
900 844-848 482-486 46
