13

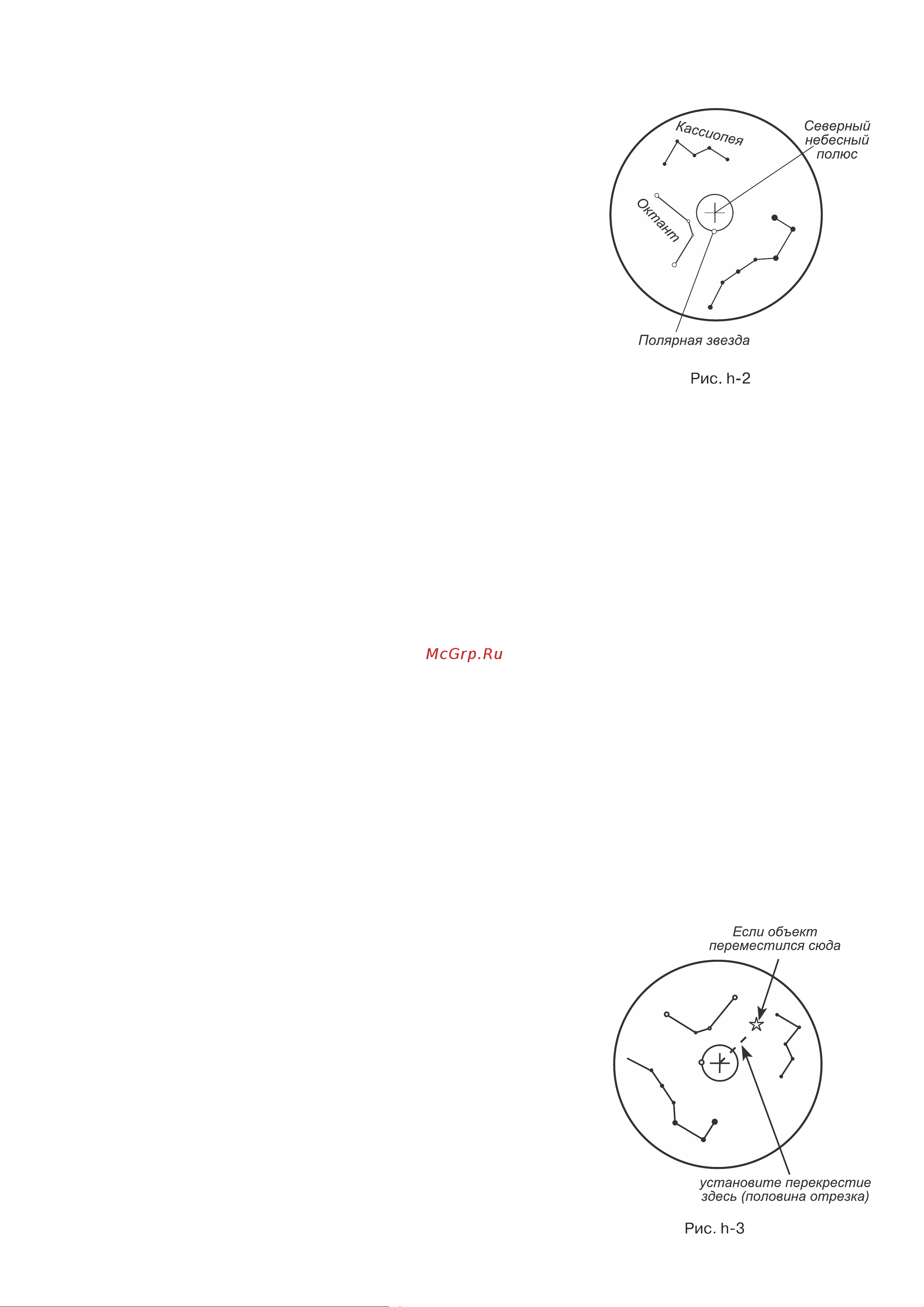

Шаг 1: Установка перекрестия искателя полюса
Следуйте описанной ниже процедуре установки перекрестия искателя полюса.
Бо
льшая Медв
едиц
а
Ослабьте ось прямого восхождения (RA) и поверните ее так,
чтобы указатель положения Полярной звезды в искателе
полюса находился снизу (в положении на 6 часов, см. рис
h-2). Затяните полярную ось.
Ослабьте фиксатор круга прямого восхождения, поверните
круг так, чтобы указатель указывал на 0 (не поворачивайте
монтировку по оси прямого восхождения, только ослабьте
и поверните круг прямого восхождения). После этого
затяните фиксаторы круга прямого восхождения.
Ослабьте фиксатор оси прямого восхождения и поверните
монтировку так, чтобы значение указателя стало равно
1 ч 0 м.
Пользуйтесь верхней (наружной) шкалой, если находитесь
в Северном полушарии, и нижней шкалой; если находитесь
в Южном полушарии. Затяните ось прямого восхождения.
Поверните шкалу «Дата/Долгота» так, чтобы отметка,
обозначающая 10 октября, совпала с положением указателя
шкалы «Дата» (т. е. 10-й день 10-го месяца).
Ослабьте ось прямого восхождения и поверните ее назад
так, чтобы значение указателя прямого восхождения
указывало на 0 на шкале координатного круга оси прямого
восхождения. С помощью небольшой отвертки с плоской
головкой ослабьте стопорный винт на кольце указателя
долготы. Поверните кольцо так, чтобы указатель указывал
10 октября на шкале. Закрепите стопорный винт кольца.
1.
2.
3.
4.
5.
6.
Шаг 2: Установка соосности перекрестия искателя полюса
Необходимо обеспечить соосность искателя полюса с полярной осью монтировки. Следуйте
последовательности действий, указанной ниже. Обратите внимание, что вы можете сделать
это ночью, наведя телескоп на Полярную звезду. Тем не менее, это проще проделать в
дневное время, выбрав отдаленный объект (например, уличный фонарь на расстоянии 200
метров). Если вы будете делать это в дневное время, будет удобней установить полярную ось
параллельно земле для обеспечения комфортности наблюдений в окуляр искателя полюса.
Убедитесь, что есть место для регулировки по вертикали в обоих направлениях. Также,
проделайте эту процедуру без установленной трубы телескопа и противовесов, что
значительно облегчит процедуру настройки.
Выберите отдаленный объект и наведите на него искатель
полюса так, чтобы объект находился на перекрестии.
Поверните монтировку на 180 градусов по оси прямого
восхождения (на 12 часов по шкале координатного круга
оси прямого восхождения).
Отметьте смещение выбранного объекта от точки
пересечения нитей. Если смещения нет, значит, искатель
полюса уже имеет нормальную полярную настройку.
Дальнейшая полярная настройка не требуется. Если
смещение есть, перейдите к следующему шагу.
1.
2.
3.
Положение искателя полюса отрегулировано.
