12

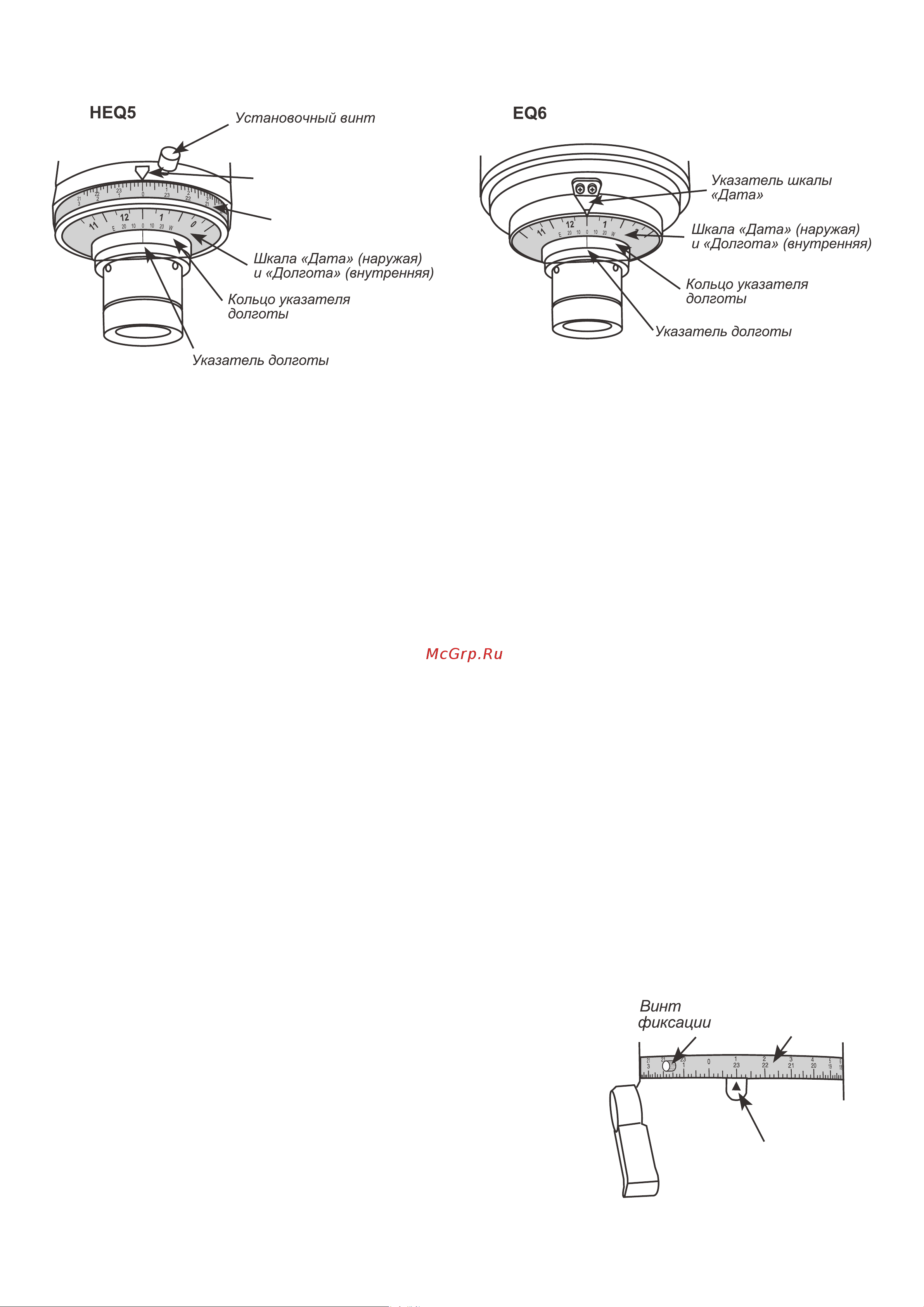

Словарь терминов (рис. h-1)
Указатель шкалы «Дата»
Этот указатель используется как точка отсчета при использовании шкалы «Дата».
Шкала «Дата»
Круглая шкала, окружающая окуляр искателя полюса. На внешней части шкалы нанесены
месяцы с 1 (январь) по 12 (декабрь) с промежуточными делениями. Длинные разделитель
шкалы отмечают двухдневные промежутки. Номер, обозначающий месяц, расположен под
15-м днем обозначенного месяца.
Шкала «Долгота»
Маленькая шкала, находящаяся под шкалой «Дата» и обозначенная E 20 10 0 10 20 W. Так
как шкалы «Дата» и «Долгота» находятся на одном и том же круге, этот круг называют кругом
«Дата/Долгота».
Указатель шкалы «Долгота»
Маленькая полоска на черном пластиковом кольце, находящаяся рядом с кругом
«Дата/Долгота».
Кольцо указателя долготы
Маленькое черное кольцо с нанесенным на нем указателем долготы.
Координатный круг прямого восхождения (RA)
Шкала координатного круга прямого восхождения (RA) размечена в часах от 0 до 23. На
монтировке HEQ5 эта шкала находится прямо над шкалой «Дата/Долгота». На монтировке
EQ6 она находится на противоположной стороне от окуляра искателя полюса. При
наблюдениях в Северном полушарии используйте наружную шкалу координатного круга
прямого восхождения. При наблюдении в Южном полушарии пользуйтесь нижней
(внутренней) шкалой.
Указатель круга прямого восхождения (RA)
На монтировках HEQ5 индикатор шкалы «Дата» также
является указателем шкалы прямого восхождения.
На монтировках EQ6 таким указателем является
маленький треугольный указатель рядом с кругом
прямого восхождения.
Шкала «Дата» и указатель
круга прямого восхождения
Круг прямого
восхождения
Круг прямого
восхождения
Указатель круга
прямого восхождения
