Игнорируйте отражение
вторичного зеркала
21
Если у вас нет специального окуляра для юстировки телескопа, можно взять коробочку
(контейнер) от пленки 35 мм и аккуратно проделать маленькое отверстие точно в центре
крышки контейнера. Это приспособление позволит вам смотреть точно в центр трубки
фокусера. Установите юстировочное приспособление в трубку фокусера вместо окуляра.

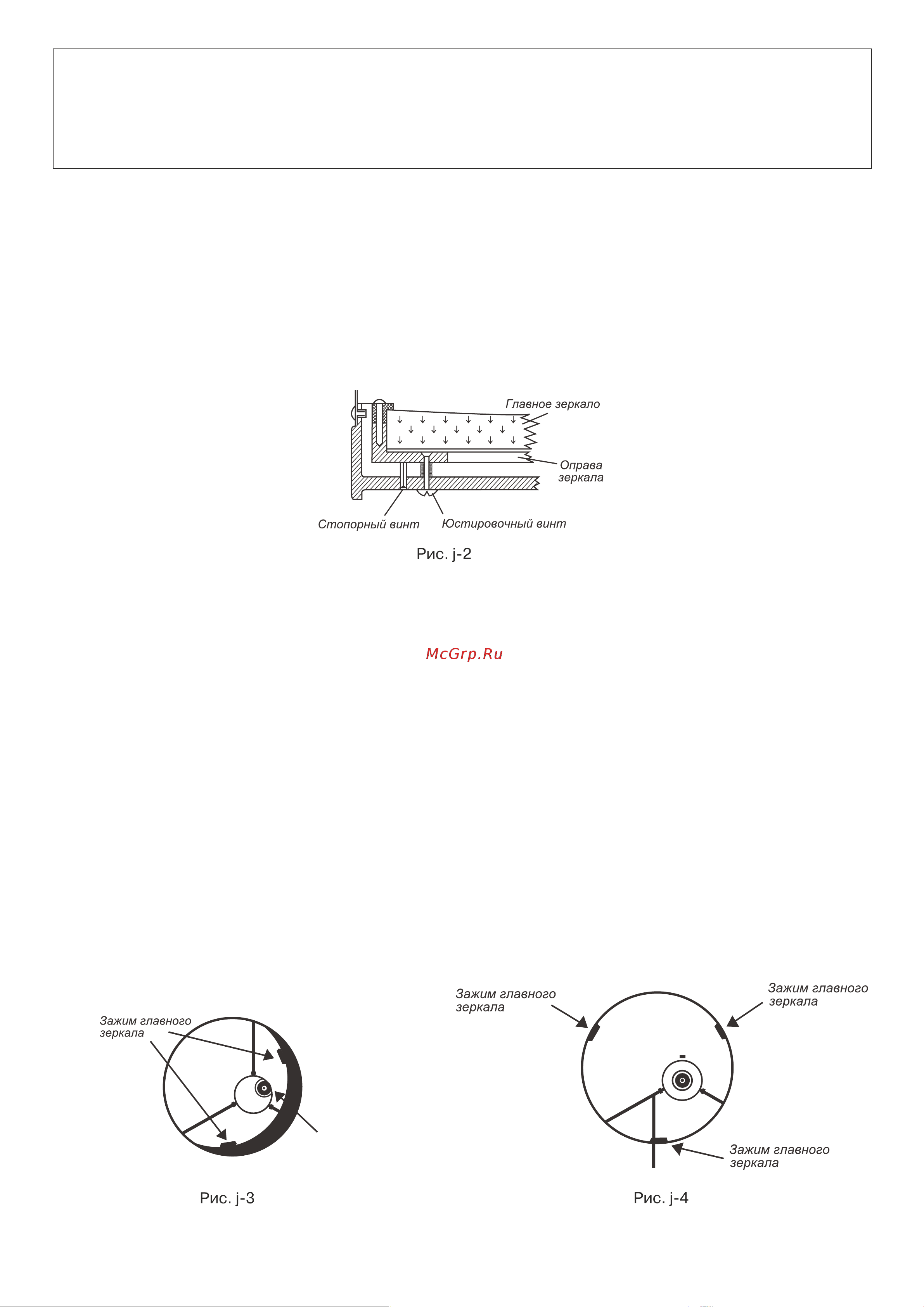

Юстировка — несложная процедура, которая проводится следующим образом. Снимите
крышку с трубы телескопа и загляните внутрь трубы. Вы увидите главное зеркало,
закрепленное тремя зажимами под углом 120°, а в верхней части трубы — маленькое
вторичное зеркало, закрепленное на растяжках под углом 45° (рис. j-1). Вторичное зеркало
юстируется тремя винтами и одним стопорным в центре. В оправе главного зеркала есть
шесть регулировочных винтов, расположенных попарно под углом 120°. Стопорные винты
находятся рядом с регулировочными и предназначены для фиксации установленного
положения зеркала (рис. j-2).
Юстировка вторичного зеркала
Направьте телескоп на стену и установите юстировочное приспособление в трубку фокусера
вместо окуляра. Загляните в трубку фокусера через юстировочное приспособление.
Возможно, понадобится несколько раз повернуть ручку фокусера до того, как отражение
фокусера станет видно.
Примечание: если вы производите юстировку без юстировочного приспособления, смотрите
в трубку фокусера. Игнорируйте отражение вторичного зеркала или юстировочного
приспособления. Вы должны увидеть все три зажима главного зеркала. Если вы их не видите
(рис. j-3), необходимо произвести регулировку трех регулировочных винтов, расположенных
на держателе вторичного зеркала. Возможно, для этого придется воспользоваться
шестигранным торцевым ключом или отверткой. Вам потребуется поочередно ослаблять одни
винты и затягивать другие для компенсации ослабления фиксации. Когда вы увидите все три
зажима главного зеркала, завершите процедуру юстировки вторичного зеркала (рис. j-4).
Убедитесь, что все три юстировочных винта закреплены и надежно фиксируют вторичное
зеркало.
