Сборка телескопа

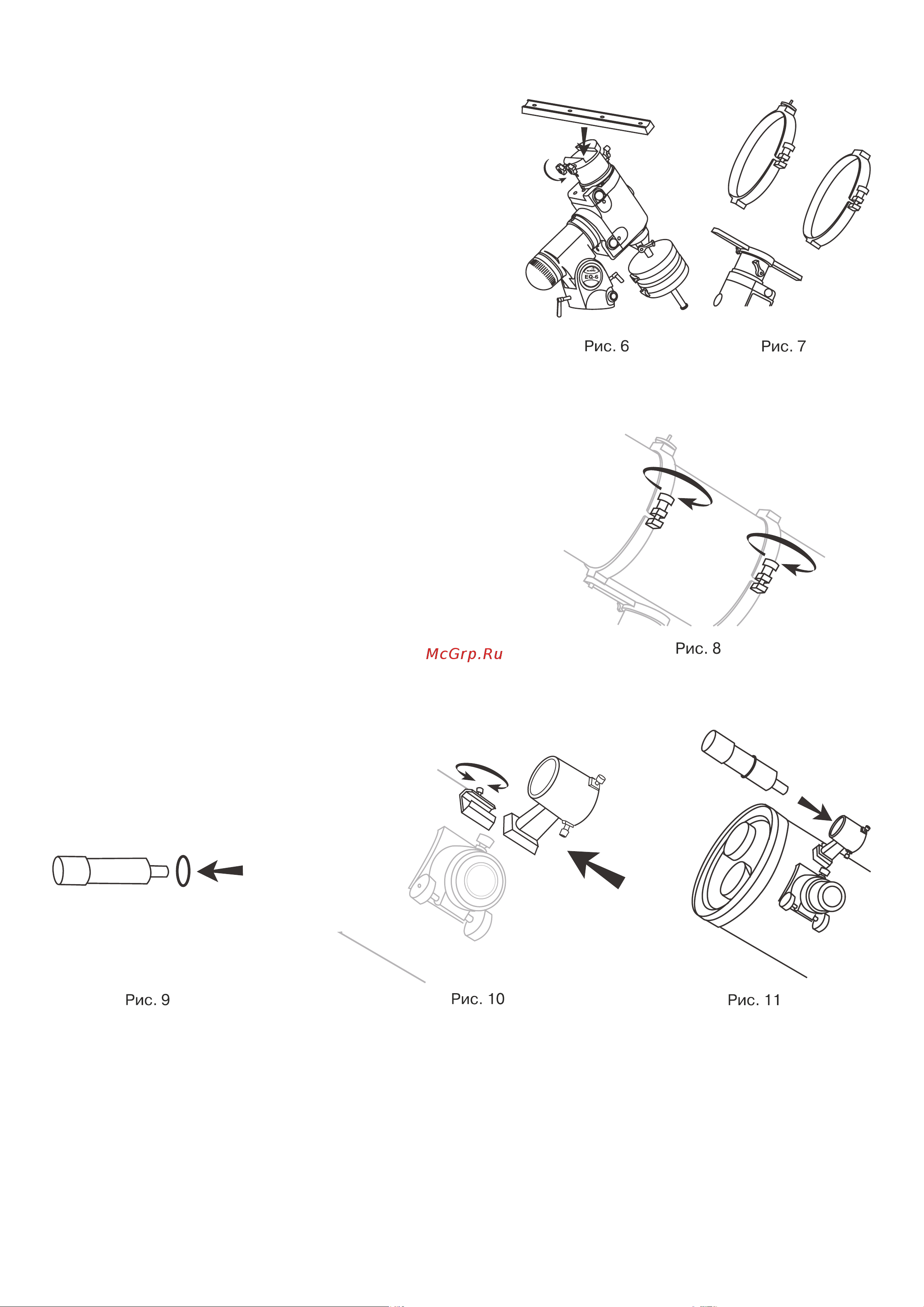

Установка на площадку крепления телескопа

(рис. 6)

1) Поместите площадку крепления телескопа на

монтировку.

2) Закрепите два стопорных винта.

Установка крепежных колец (рис. 7)

1) Извлеките трубу телескопа в сборе из коробки.

2) Снимите крепежные кольца с трубы телескопа,

сняв гайки с накаткой и открыв кольца на петлях.

3) С помощью болтов, входящих в комплект

поставки, закрепите кольца трубы на монтировке

с помощью ключа 10 мм, входящего в комплект

поставки.

Установка трубы телескопа в крепежные

кольца (рис. 8)

1) Снимите упаковку с трубы телескопа.

2) Найдите центр тяжести трубы телескопа.

Расположите трубу так, чтобы ее центр тяжести

находился между двумя кольцами трубы.

Закройте кольца на петлях и жестко закрепите

с помощью гаек.

Сборка искателя (рефлектор)

Установка искателя в оправу (рис. 9, 10 и 11)

1) Установите оправу искателя. Аккуратно снимите резиновое уплотнительное кольцо

с оправы искателя.

2) Установите кольцо на паз, расположенный приблизительно на середине трубы искателя.

З) Установите трубу искателя в оправу.

4) Установите оправу искателя в прямоугольный слот и закрепите фиксатором.

5) Задвиньте искатель в оправу так, чтобы резиновое уплотнительное кольцо зафиксировало

искатель.

Схема применима к обоим типам монтировок
