23

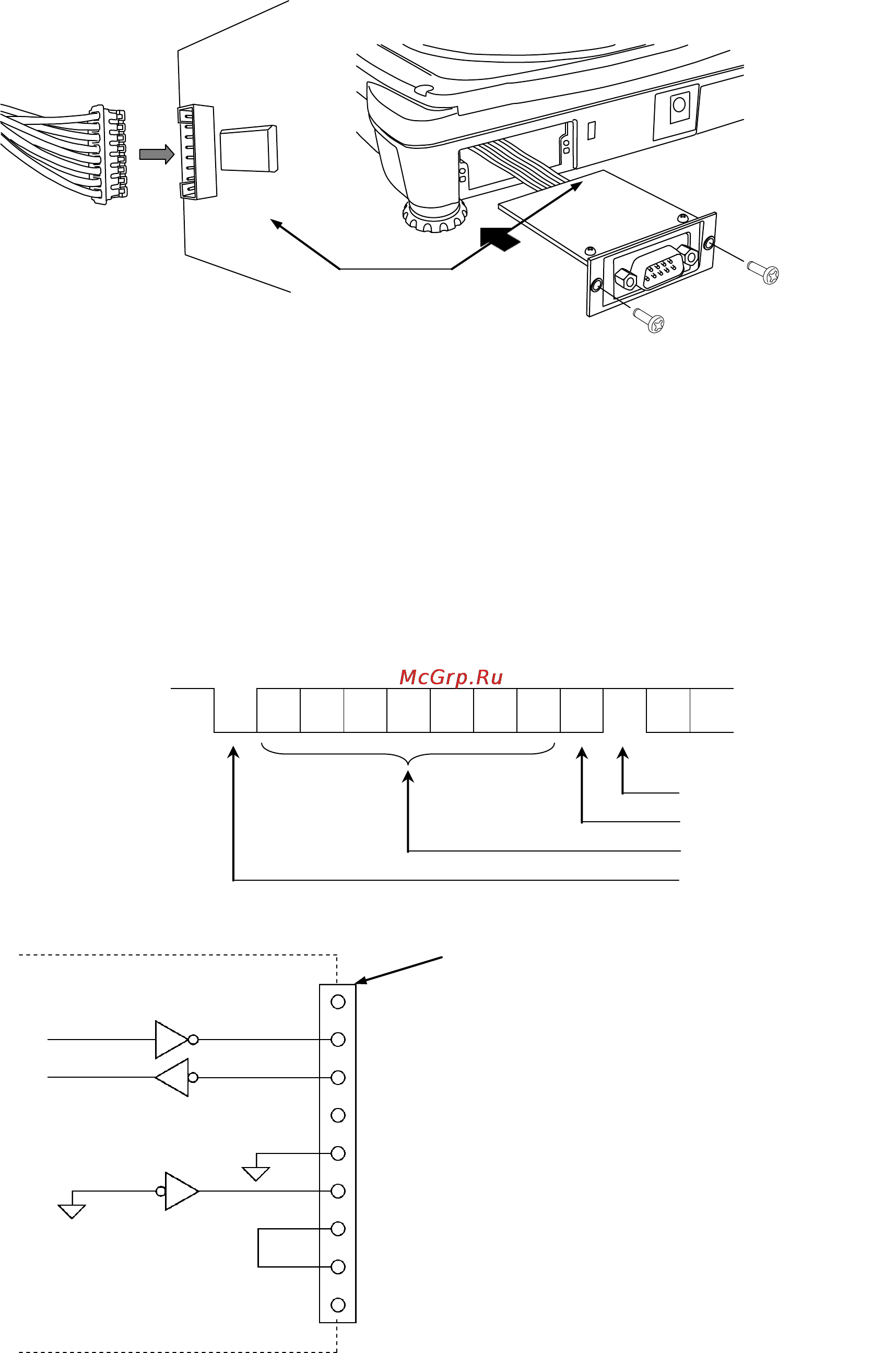

Коннектор внутри
слота
Спецификация интерфейса
Стандарт передачи EIA RS-232C
Формат передачи Асинхронная, двунаправленная, полудуплексная
Формат данных Скорость передачи данных:1200,2400,4800,9600 бит/сек
Данные: 7 бит + четность 1 бит (по четному или
нечетному) или 8 бит (без проверки четности)
Стартовый бит: 1 бит
Стоповый бит: 1 бит
Код: ACII
Терминатор: C
R
L
F
(C
R
: 0Dh, L
F
: 0Ah)
LSB
0
1
2
3
4
5
MSB
6
Стоповый бит
Бит четности
Бит данных
Стартовый бит
Расположение выводов
D-sub 9 pin разъем коннектора
Интерфейс является устройством типа DCE (устройство передачи данных).
1 (-15V~-5V)
0 (5V~15V)
EJ-03
1 Нет соединения
2 Передача данных
3 Получение данных
4 Нет соединения
5 Заземление
6 Готовность данных
7 Запрос на передачу
8 Готов к передаче
9 Нет соединения
Внутрь EJ
