HiWatch HD-TVI DS-T213(B) (2.8mm) Руководство по эксплуатации онлайн [5/13] 792224

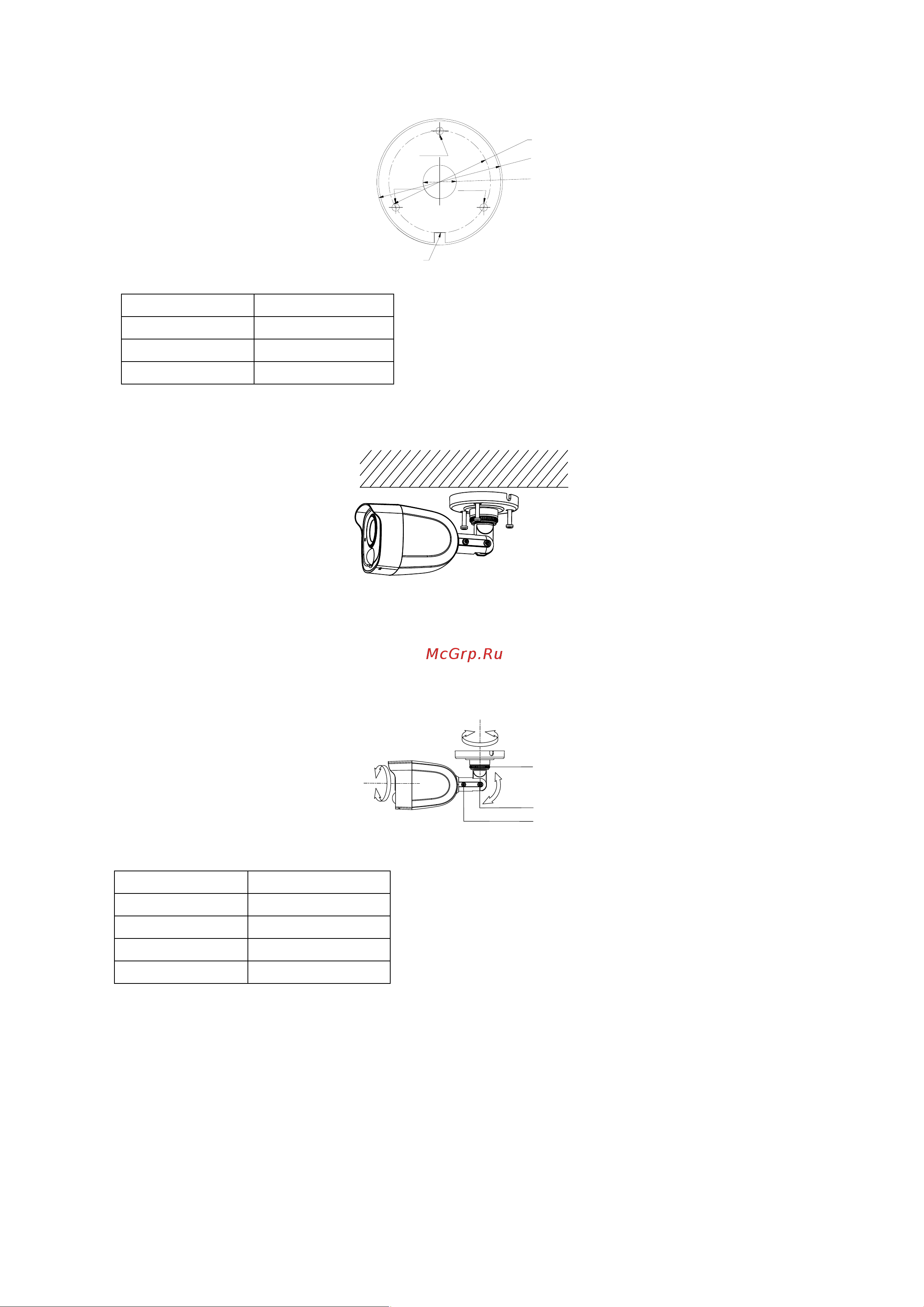

![HiWatch HD-TVI DS-T213(B) (2.8mm) Руководство по эксплуатации онлайн [5/13] 792224](/views2/2023978/page5/bg5.png)
Ø 68 mm
( 2.68" )
Ø 55 mm
( 2.17" )
Template
Side Opening
Screw Hole
Screw Hole
Screw Hole
Ø 18 mm
( 2.68" )
Рис. 2-1 Шаблон крепления
Английский язык
Русский язык
Screw hole
Отверстие для винта
Template
Шаблон
Side opening
Боковое отверстие
Примечание:
Просверлите отверстие для кабелей, если хотите проложить кабели через вывод на потолке.
3. Прикрепите кронштейн к потолку / стене и закрепите камеру при помощи винтов (поставляются в комплекте).
Рис. 2-2 Закрепите камеру на потолке
Примечание:
⚫ В комплект поставки входят саморезы и анкерные болты.
⚫ Для установки камеры на цементную стену / потолок используйте анкерные болты. Для установки камеры на деревянную стену
/ потолок используйте саморезы.
4. Проложите кабели через отверстие для кабелей или через боковое отверстие.
5. Подключите соответствующий кабель питания и видео кабель.
6. Включите камеру, чтобы проверить получение изображения с оптимального угла. Регулируйте положение камеры в соответствии
с представленным ниже изображением, чтобы получить оптимальный угол.
Pan Position
[0° to 360°]
P Screw
Tilt Position
[0° to 180°]
T Screw
R Screw
Rotation Position
[0° to 360°]
Рис. 2-3 3-х осевая регулировка
Английский язык
Русский язык
Rotation position
Вращение камеры
Pan position
Положение поворота
Tilt position
Положение наклона
Screw
Винт
7. Ослабьте P-винт регулировки, чтобы отрегулировать положение поворота
[от 0 до 360°]. Затяните винт после завершения регулировки.
8. Ослабьте T-винт регулировки, чтобы отрегулировать положение наклона
[от 0 до 180°]. Затяните винт после завершения регулировки.
9. Ослабьте R-винт регулировки и вращайте камеру [от 0 до 360°]. Затяните винт после завершения регулировки.
2.1.2 Установка на потолок/стену с монтажной коробкой
Перед началом:
Приобретите монтажную коробку отдельно.
Шаги:
1. Приложите шаблон крепления к потолку / стене.
2. Просверлите отверстия для винтов и отверстие для кабелей в потолке / стене в соответствии с отверстиями шаблона крепления.
