HiWatch HD-TVI DS-T213(B) (2.8mm) [8/13] Описание интерфейса

⚫ Для бетонной стены / потолка используются дюбели

11. Проложите кабели через отверстие для кабеля или сбоку крышки.

12. Установите камеру обратно на монтажное основание и затяните винты, чтобы закрепить его на основании.

13. Подсоедините соответствующие кабели, например, питания и видеокабель.

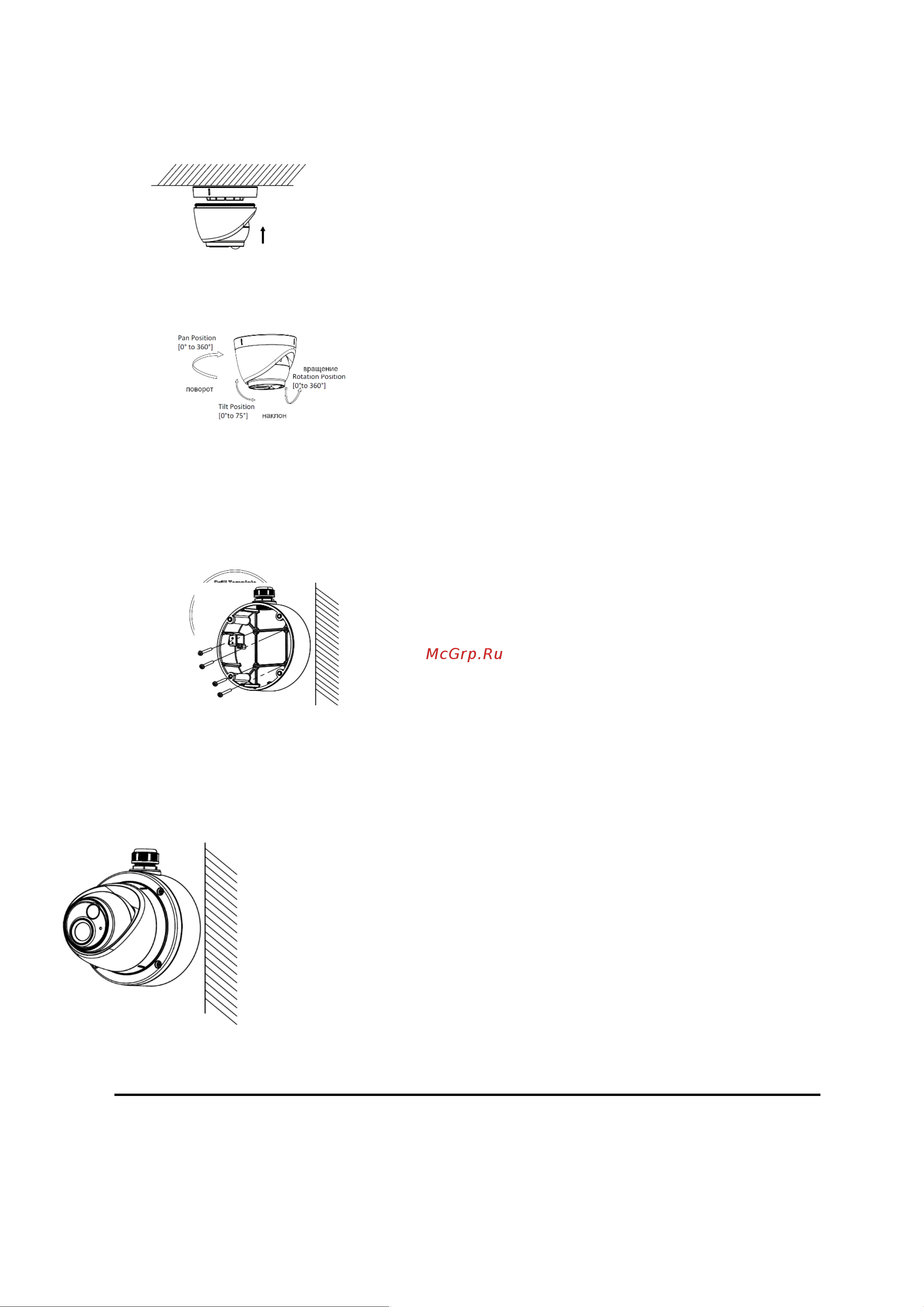

14. Включите питание камеры, чтобы проверить, появилось ли изображение на мониторе получен ли оптимальный угол обзора. Если

нет, отрегулируйте камеру в соответствии с приведенным ниже рисунком, чтобы получить оптимальный угол.

2.2.2 Установка на потолок/стену с монтажной коробкой

Перед началом:

Приобретите монтажную коробку отдельно.

Шаги:

1. Приложите шаблон крепления к потолку / стене.

2. Просверлите отверстия для винтов и отверстие для кабелей в потолке / стене в соответствии с отверстиями шаблона крепле

3. Закрепите основание монтажной коробки на потолке / стене, совместив отверстия для винтов на монтажной коробке

4. Проложите кабели через нижнее отверстие или через боковое отверстие для кабелей на монтажной коробке.

5. Закрепите крышку монтажной коробки на основании.

Соберите монтажную коробку.

Повторите шаги 5 и 6 2.1.1 Установка на потолок/стену без монтажной коробки, чтобы завершить установку.

3. Описание интерфейса

Примечание. Интерфейс, как и разделы меню могут отличаться в зависимости от модели и версии программного обеспечения

камеры.

Для вызова меню выполните следующие шаги.

Шаги:

1. Подключите камеру к TVI-видеорегистратору и к монитору, как показано на рисунке 3-1.
