JazzWay PFL-C3 150Вт [2/2] Технические характеристики

4 Технические характеристики:

PFL-SC-

10W

6500K

IP65

PFL-SC-

20W

6500K

IP65

PFL-SC-

30W

6500K

IP65

PFL-SC-

50W

3000K

IP65

PFL-SC-

50W

6500K

IP65

PFL-SC-

100W

6500K

IP65

PFL-SC-

150W

6500K

IP65

Номинальная мощность, Вт 10 20 30 50 50 100 150

Номинальное напряжение, В ~230 ~230 ~230 ~230 ~230 ~230 ~230

Диапазон рабочего напряжения, В ~198-253 ~198-253 ~198-253 ~198-253 ~198-253 ~198-253 ~198-253

Потребляемый ток, А 0,04 0,08 0,12 0,20 0,20 0,39 0,59

Световой поток, Лм 850 1700 2550 4250 4250 8500 13500

Цветовая температура, К 6500 6500 6500 3000 6500 6500 6500

Источник света SMD 2835 SMD 2835 SMD 2835 SMD 2835 SMD 2835 SMD 2835 SMD 2835

Количество светодиодов, шт 13 25 25 39 39 81 162

Индекс цветопередачи, Ra >75 >75 >75 >75 >75 >75 >75

Коэффициент мощности >0.9 >0.9 >0.9 >0.9 >0.9 >0.9 >0.9

Угол светораспределения, гр⁰ 100⁰ 100⁰ 100⁰ 100⁰ 100⁰ 100⁰ 100⁰

Тип кривой силы света Д (косинусная)

Тип светораспределения круглосимметричная

Класс светораспределения П (прямого света)

Степень защиты IP65 IP65 IP65 IP65 IP65 IP65 IP65

Класс защиты от поражения элек-

трическим током

I I I I I I I

Класс энергетической

эффективности

A+ A+ A+ A+ A+ A+ A+

Климатическое исполнение У1 У1 У1 У1 У1 У1 У1

Диапазон рабочих температур, ℃ -40°... +50° -40°... +50° -40°... +50° -40°... +50° -40°... +50° -40°... +50° -40°... +50°

Габаритные размеры, LхHхB мм

120х106х40 120х106х40 140х136х45 180х175х45 180х175х45 287х270х61 340х300х70

Рекомендуемая высота установки, м 2 3 4 5 5 7 8

Smax*, м2 0,013 0,013 0,019 0,032 0,032 0,077 0,102

Вес нетто, кг 0,330 0,330 0,500 0,700 0,700 2,000 3,350

Цвет корпуса серый серый серый серый серый серый серый

Материал корпуса литой алюминий

Материал рассеивателя закаленное матовое стекло

Срок службы, часов 30000 30000 30000 30000 30000 30000 30000

Гарантия 2 года 2 года 2 года 2 года 2 года 2 года 2 года

*Максимальная площадь проекции прожектора, подвергаемая воздействию ветра, м2

Технические характеристики определённого артикула Изделия указаны на упаковке. Фирма производитель оставляет за

собой право на внесение изменений в конструкцию, дизайн и комплектацию Изделия, не ухудшающих его технических

и потребительских характеристик.

5 Комплектность:

5.1 Прожектор PFL-SC, шт. 1

5.2 Технический паспорт и руководство по эксплуатации, шт. 1

5.3 Упаковочная коробка, шт. 1

6 Требования по технике безопасности:

6.1 Монтаж Изделия, устранение неисправностей, чистка производится только при отключении электропи-

тания квалифицированным специалистом.

6.2 С целью исключения поражения электрическим током, Изделие должно быть заземлено.

6.3 Использование Изделия допускается только при указанном напряжении сети.

6.4 Не располагать светильник вблизи горючих, легковоспламеняющихся предметов и химически активных

элементов.

6.5 Внешний гибкий кабель или шнур данного прожектора не может быть заменен; если шнур окажется

поврежден, то прожектор должен быть утилизирован.

6.6 Прожектор ремонту не подлежит. При выходе из строя Изделие утилизировать.

7 Подготовка Изделия к работе, установка, правила эксплуатации:

7.1 Распаковать Изделие, убедиться в его целостности и правильности комплектации.

7.2 Закрепить Изделие на монтажную поверхность. При наружном использовании не рекомендуется установка

прожектора рассеивателем строго вверх.

7.3 Подключить к сети, соединив все имеющиеся выводы Изделия с соответствующими сетевыми проводами.

7.4 В процессе эксплуатации, не реже двух раз в год, необходим профилактический осмотр и чистка Изделия.

Чистка Изделия от загрязнения производится мягкой ветошью, смоченной в слабом мыльном растворе

только при отключенном питании.

7.5 При подключении Изделия необходимо обеспечить защиту электрического соединения от попадания

влаги посредством влагозащищенных клемм или клеммных коробок с IP65.

7.6 Не допускается непрерывная работа Изделия более чем 16 часов в сутки.

7.7 Прожектор не диммируется.

7.8 В случае ненадлежащего подключения Изделия к сетевым проводам, производитель не несёт ответ-

ственности за работоспособность Изделия.

8 Условия транспортировки и хранения:

8.1 Транспортирование допускается любым видом крытого транспорта, обеспечивающего защиту упакованной

продукции от механических повреждений, непосредственного воздействия атмосферных осадков и удар-

ных нагрузок в соответствии с правилами перевозок грузов, действующих на транспорте данного вида.

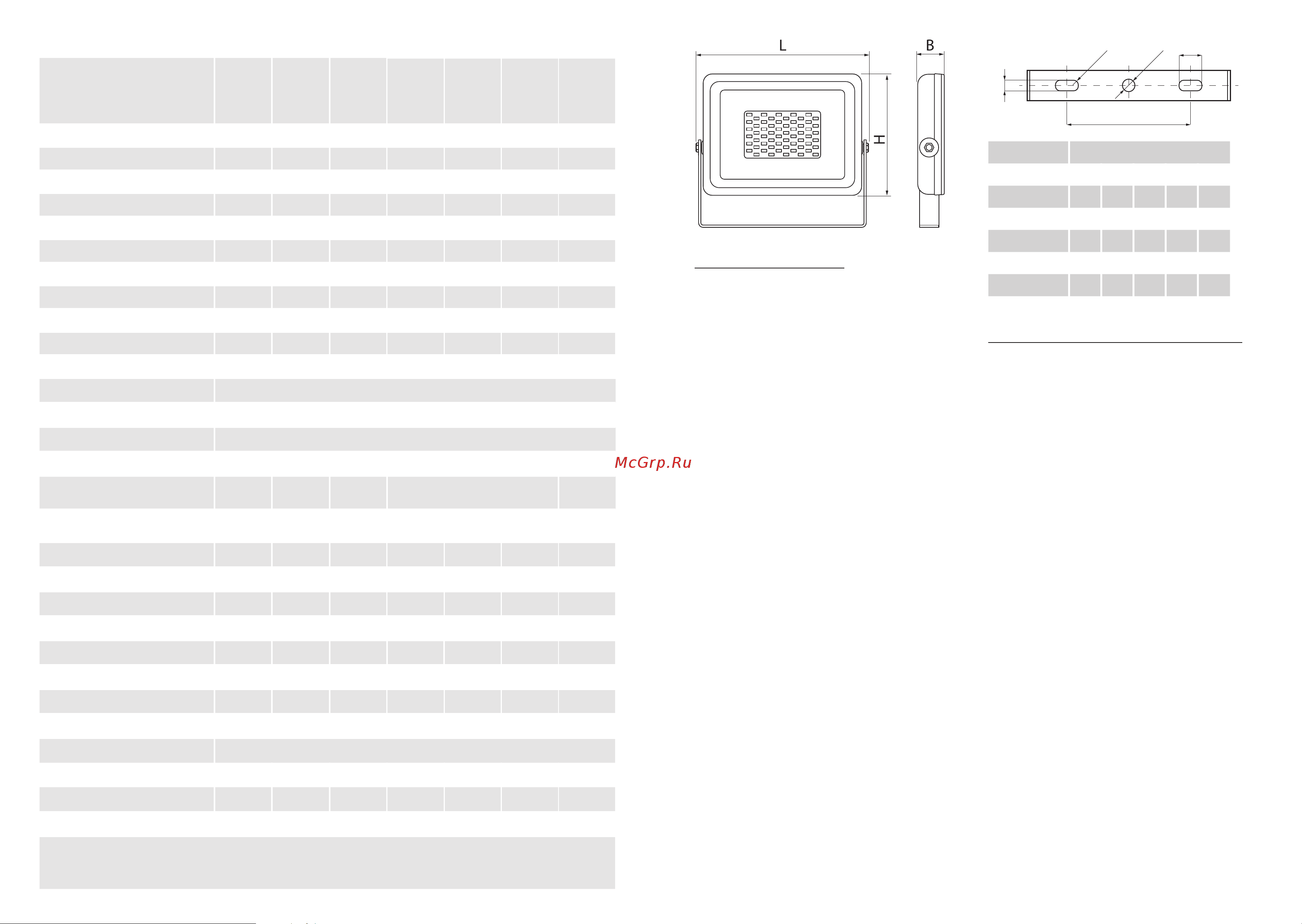

Рис. 1 Прожектор PFL-SC

Рис. 2 Установочные размеры скобы PFL-SC

D b

Размеры, мм

Прожектор D a b c r

PFL-SC-10W 6,3 72 11 6,5 3,25

PFL-SC-20W 6,3 72 11 6,5 3,25

PFL-SC-30W 6,3 72 11 6,3 3,15

PFL-SC-50W 6,5 80 12,5 6,5 3,25

PFL-SC-100W 8,5 140 18 8,5 4,25

PFL-SC-150W 10,2 160 20 10,2 5,1
