JazzWay PFL-C3 70Вт [2/2] Технические характеристики

4 Технические характеристики:

PFL-C3

10W

6500K IP65

PFL-C3

20W

6500K IP65

PFL-C3

30W

6500K IP65

PFL-C3

50W

6500K IP65

PFL-C3

70W

6500K IP65

PFL-C3

100W

6500K IP65

PFL-C3

150W

6500K IP65

PFL-C3

200W

6500K IP65

PFL-C3

250W

6500K IP65

PFL-C3

300W

6500K IP65

Номинальная мощность, Вт 10 20 30 50 70 100 150 200 250 300

Номинальное напряжение, В ~230 ~230 ~230 ~230 ~230 ~230 ~230 ~230 ~230 ~230

Диапазон рабочего напряжения, В ~198-253 ~198-253 ~198-253 ~198-253 ~198-253 ~198-253 ~198-253 ~198-253 ~198-253 ~198-253

Потребляемый ток, А 0,04 0,08 0,12 0,20 0,27 0,39 0,59 0,78 0,98 1,17

Световой поток, Лм 850 1700 2550 4250 6300 9000 12750 17000 21250 25500

Цветовая температура, К 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500

Источник света, светодиоды LED SMD 2835 SMD 2835 SMD 2835 SMD 2835 SMD 2835 SMD 2835 SMD 2835 SMD 2835 SMD 2835 SMD 2835

Количество светодиодов, шт 13 25 36 54 81 108 162 216 270 324

Индекс цветопередачи, Ra >70 >70 >70 >70 >70 >70 >70 >70 >70 >70

Коэффициент мощности >0,9 >0,9 >0,9 >0,9 >0,9 >0,9 >0,9 >0,9 >0,9 >0,9

Угол светораспределения, гр° 120° 120° 120° 120° 120° 120° 120° 120° 120° 120°

Тип кривой силы света Д (косинусная)

Тип светораспределения круглосимметричная

Класс светораспределения П (прямого света)

Степень защиты IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65

Класс защиты от поражения электрическим током I I I I I I I I I I

Класс энергетической эффективности А+ А+ А+ А+ А+ А+ А+ А+ А+ А+

Климатическое исполнение У1 У1 У1 У1 У1 У1 У1 У1 У1 У1

Диапазон рабочих температур, °С -40°... +50° -40°... +50° -40°... +50° -40°... +50° -40°... +50° -40°... +50° -40°... +50° -40°... +50° -40°... +50° -40°... +50°

Габаритные размеры, LхHхBмм 108x100x24 143x130x24 187x167x24 217x185x26 244x217x26 287x232x32 328x275x35 382x317x35 450x370x35 450x370x35

Рекомендуемая высота установки, м 2 3 4 5 6 7 8 8 20 24

Smax*, м2 0,011 0,019 0,031 0,040 0,053 0,067 0,090 0,121 0,167 0,167

Вес нетто, кг 0,170 0,270 0,430 0,600 0,790 1,210 1,810 2,530 3,100 3,150

Цвет корпуса серый

Материал корпуса литой алюминий

Материал рассеивателя закаленное стекло

Срок службы, часов 35000 35000 35000 35000 35000 35000 35000 35000 35000 35000

Гарантия 2 года 2 года 2 года 2 года 2 года 2 года 2 года 2 года 2 года 2 года

*Максимальная площадь проекции прожектора, подвергаемая воздействию ветра, м2

Технические характеристики определённого артикула Изделия указаны на упаковке. Фирма производитель оставляет за собой право на внесение изменений в конструкцию,

дизайн и комплектацию Изделия, не ухудшающих его технических и потребительских характеристик.

5 Комплектность:

5.1 Прожектор PFL-C3, шт. 1

5.2 Технический паспорт и руководство по эксплуатации, шт. 1

5.3 Упаковочная коробка, шт. 1

6 Требования по технике безопасности:

6.1 Монтаж Изделия, устранение неисправностей, чистка производится только при отключении электропи-

тания квалифицированным специалистом.

6.2 С целью исключения поражения электрическим током, Изделие должно быть заземлено.

6.3 Использование Изделия допускается только при указанном напряжении сети.

6.4 Не располагать светильник вблизи горючих, легковоспламеняющихся предметов и химически активных

элементов.

6.5 Внешний гибкий кабель или шнур данного прожектора не может быть заменен; если шнур окажется

поврежден, то прожектор должен быть утилизирован.

6.6 Прожектор ремонту не подлежит. При выходе из строя Изделие утилизировать.

7 Подготовка Изделия к работе, установка, правила эксплуатации:

7.1 Распаковать Изделие, убедиться в его целостности и правильности комплектации.

7.2 Закрепить Изделие на монтажную поверхность. При наружном использовании не рекомендуется установка

прожектора рассеивателем строго вверх.

7.3 Подключить к сети, соединив все имеющиеся выводы Изделия с соответствующими сетевыми проводами.

7.4 В процессе эксплуатации, не реже двух раз в год, необходим профилактический осмотр и чистка Изделия.

Чистка Изделия от загрязнения производится мягкой ветошью, смоченной в слабом мыльном растворе

только при отключенном питании.

7.5 При подключении Изделия необходимо обеспечить защиту электрического соединения от попадания

влаги посредством влагозащищенных клемм или клеммных коробок с IP65.

7.6 Не допускается непрерывная работа Изделия более чем 16 часов в сутки.

7.7 Прожектор не диммируется.

7.8 В случае ненадлежащего подключения Изделия к сетевым проводам, производитель не несёт ответ-

ственности за работоспособность Изделия.

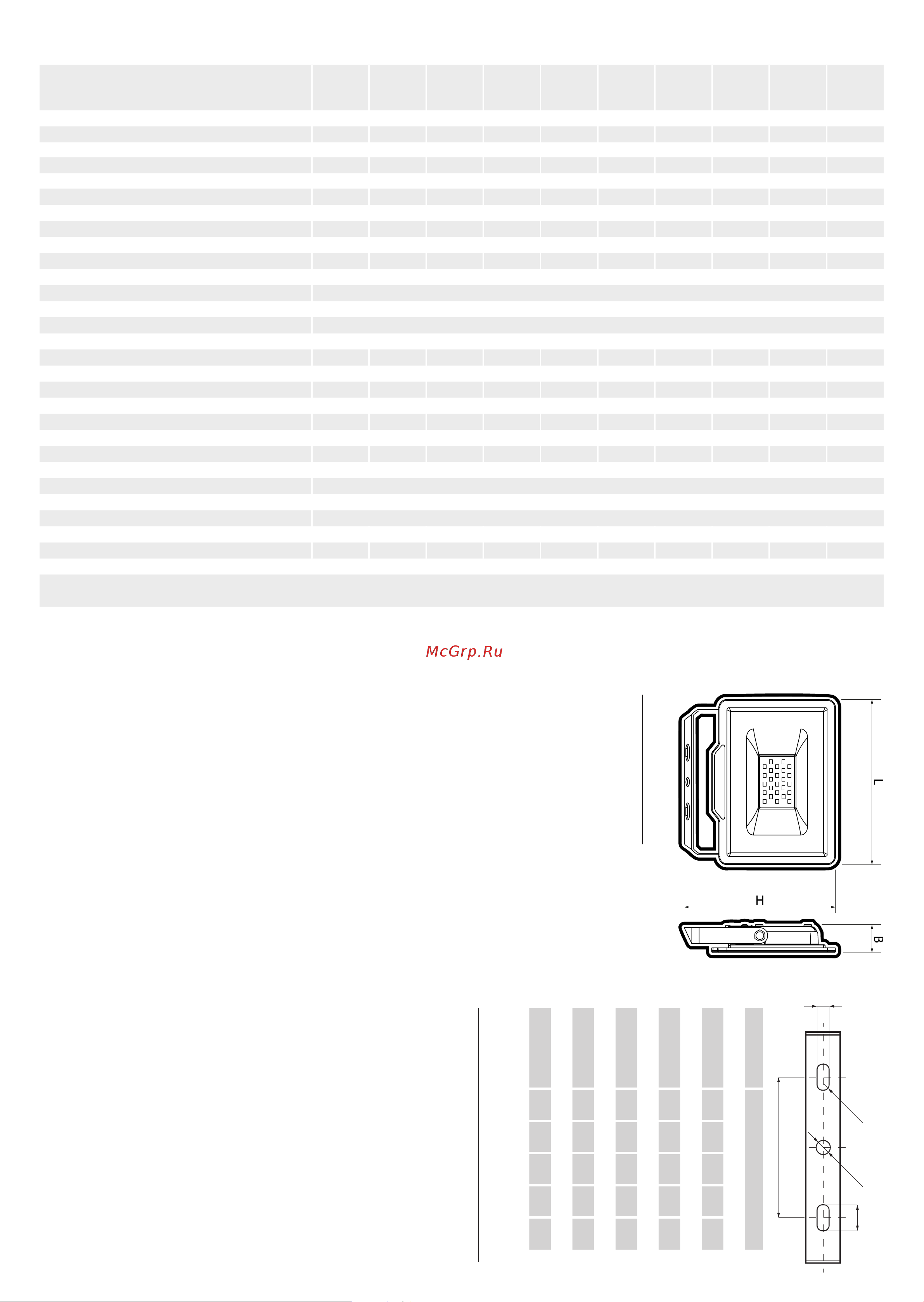

Рис. 1 Прожектор PFL-C3

Рис. 2 Установочные размеры скобы PFL-C3

D b

Размеры, мм

Прожектор D a b c r

PFL-C3-10 W 6,5 60 11 5,5 2,75

PFL-C3-20W 6,5 60 11 5,5 2,75

PFL-C3-30W 6,5 60 11 5,5 2,75

PFL-C3-5 0 W 6,5 72 12 6,5 3,25

PFL-C3-70 W 6,5 72 12 6,5 3,25

PFL-C3-10 0 W 8,5 140 20 8,5 4,25

PFL-C3-15 0W 8,5 155 20 8,5 4,25

PFL-C3-200W 8,5 155 20 8,5 4,25

PFL-C3-250W 8,5 240 26 8,5 4,25

PFL-C3-300W 8,5 240 26 8,5 4,25
