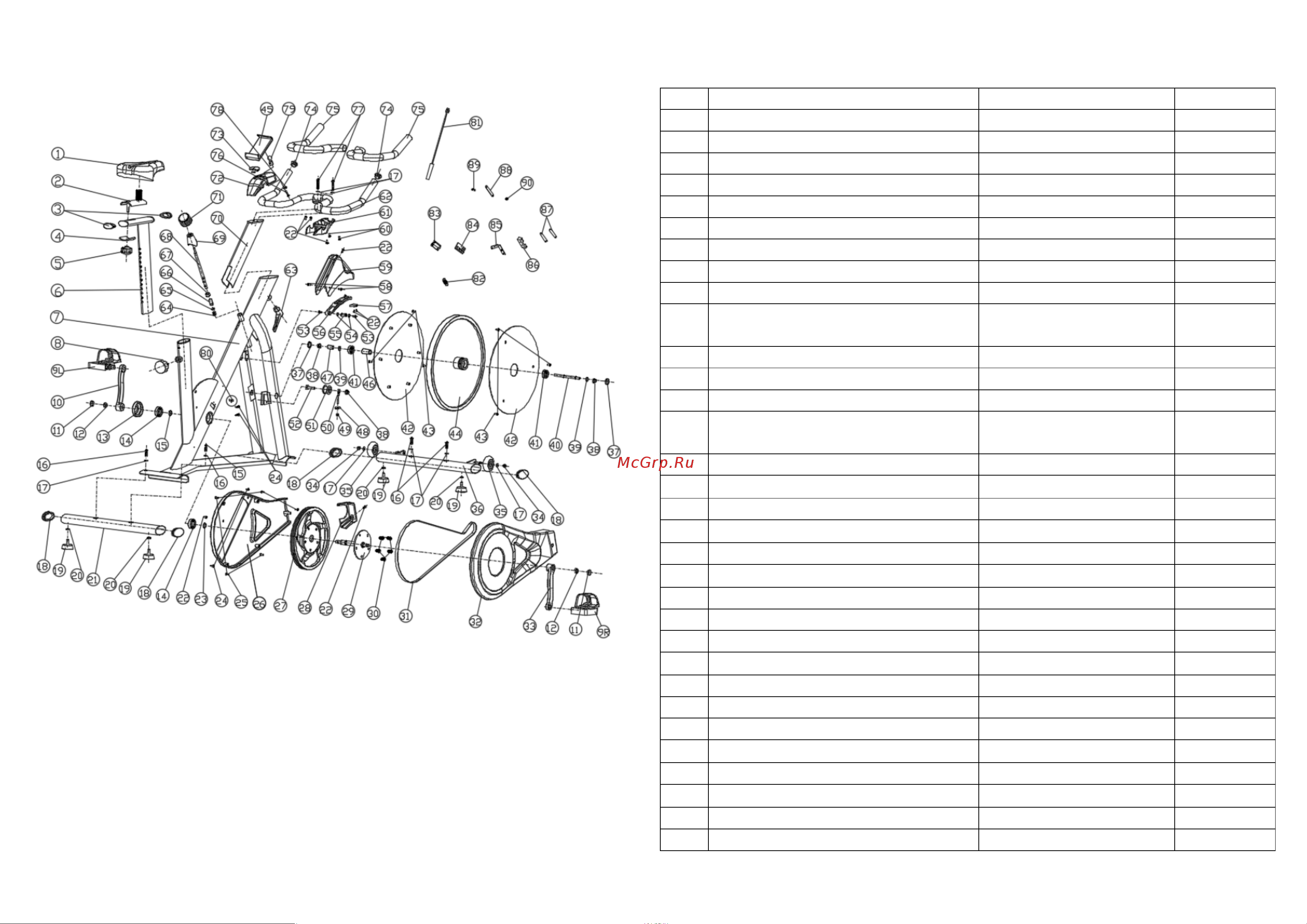

СХЕМА
ПЕРЕЧЕНЬ ДЕТАЛЕЙ
NO.
Наименование
Характеристика
Количество
1
сиденье
1
2
комплект раздвижного сиденья
1
3
заглушка
25×50
2
4
изогнутая пластина
1
5
регулятор
M10×P1.5
1
6
опорная стойка сиденья
1
7
основная рама
1
8
регулятор
M16×P1.5×22L
1
9 (L)
левая педаль
M9/16"×20T
1
9
(R)
правая педаль
M9/16"×20T
1
10
левый кривошип
L 152 9/16"
1
11
колпачок кривошипа
2
12
фланцевая гайка
M10×P1.25×7.5H×S14
2
13
декоративная деталь отверстия
кривошипа
1
14
подшипник
6203-2RS
2
15
стопорное кольцо вала
￠
20
1
16
винт
M8×1.5×45H
4
17
плоская шайба
￠
8.5×
￠
16×1.5t
12
18
заглушка
40×80
4
19
регулировочные ножки
￠
48×16L×M8×25
4
20
винт
M8
4
21
задний стабилизатор
1
22
винт
M5×10H
8
23
гофрированная прокладка
￠
20
1
24
винт
ST4.2×16H
2
25
винт
ST4.2×16H
5
26
левая крышка
1
27
ременный шкив
￠
280
1
28
лицевая крышка
1
29
ось
￠
20x
￠
127.8x172L
1
30
винт
M8×P1.25×20L
5
31
ремень
PJ5- 580
1
