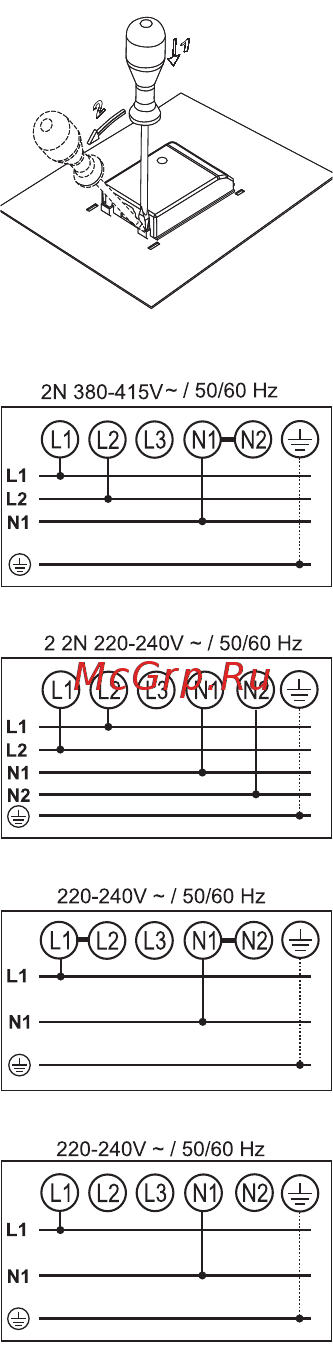

СХЕМА ПОДКЛЮЧЕНИЯ
Перемычки лежат в клеммной колодке.
ПРИСОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
Для подключения могут использоваться:
• Соединительные кабели с ПВХ-изоляцией типа H05 VV-F или H05V2V2-F
с желто-зеленым защитным проводником или другие кабели с
равноценными или лучшими характеристиками.
• Внешний диаметр кабеля должен быть не менее 8,00 миллиметров.
Стандартное подключение
• 2 фазы + 1 нейтраль (2 1N, 380-415 В~ / 50/60 Гц)
Напряжение между фазами и нейтралью 220-240 В~. Напряжение
между двумя фазами 380-415 В~. Установите перемычку между
клеммами 4–5. Установите предохранители не менее 16 А каждый (2
шт.). Сечение присоединительного кабеля не менее 2,5 мм
2
.
• 2 фазы + 2 нейтрали (2 2N, 220-240 В~ / 50/60 Гц)
Напряжение между фазами и нейтралями 220-240 В~.
Установите предохранители не менее 16 А каждый (2 шт.). Сечение
присоединительного кабеля не менее 2,5 мм
2
.
Особое подключение
• 1 фаза (1 1N, 220-240 В~ / 50/60 Гц)
Напряжение между фазой и нейтралью 220-240 В~. Установите
перемычки между клеммами 1–2 и 4–5. Установите предохранитель не
менее 32 А. Сечение присоединительного кабеля не менее 6 мм
2
.
Присоединительный кабель обязательно проложите через зажим,
предотвращающий избыточное натяжение кабеля.
Неправильное подключение может привести к повреждению деталей
прибора. В этом случае вы теряете право на гарантийное обслуживание!
Перед подключением необходимо проверить, совпадает ли напряжение,
указанное в заводской табличке, с фактическим напряжением в сети.
Напряжение в сети пользователя (220-240 В на N) специалист должен
проверить с помощью измерительного прибора!
Приборы шириной 30 сантиметров (с двумя конфорками) оснащены
клеммной колодкой для однофазного подключения. Сечение
присоединительного кабеля не менее 1,5 мм².
