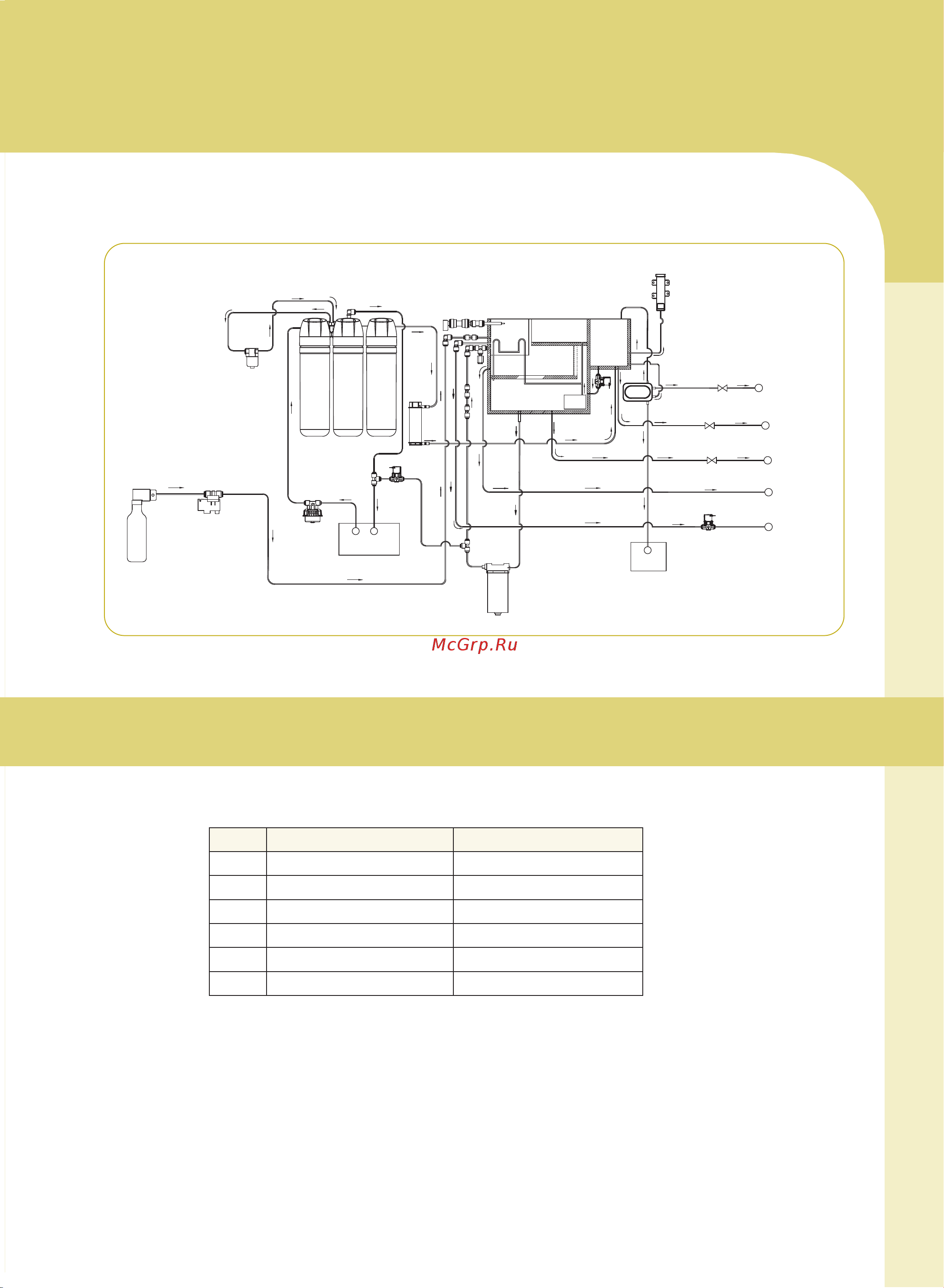

L`ENERGIE SPARKLING RO [29/32] Блок схема
![L`ENERGIE SPARKLING RO [29/32] Блок схема](/views2/2024690/page29/bg1d.png)
29
Названиеустройства L’ENERGIESPARKLINGRO
Наименованиемодели CHP-5361DL
Массанетто 22кг
Энергопотребление
Холоднаявода 0,58А
Горячаявода 1640Вт
Приготовлениельда 0,58А
Макс. 1800ВТ
Емкостьбака
Газированнаявода 0,6л
Водакомнатнойтемпературы 2,4л
Горячая/холоднаявода 0,57л/1,6л
Лед 0,52кг
Климатическийкласс КлассN(90°F±1°F)(32°C±1°C)
Возможность
приготовленияльда
(можетотличаться
взависимости
оттемпературы
впомещении)
Комнатнаятемпература 20°C 30°C
Циклприготовленияльда 16мин±1мин/цикл 19мин±1мин/цикл
Производительностьльда
вдень
5кг/день 4кг/день
Массальда 10г±1гX6EA/цикл
Габаритныеразмеры 600Вх380Шх562Г
Компрессор Поршневойтип
Типтеплоизлучения
Проволочно-трубныйконденсатор
(принудительнаяконвекция)
Управлениетемпературойхолоднойводы Термистор
Управлениетемпературойгорячейводы Термистор
Системазащитыотперегрева Биметаллическая(ручнойвозврат)
Предохранительнаясистема
Системапредотвращенияперегрева,система
определенияуровняводы,запорныйклапан
утечкиводы,предохранитель
Регулировкауровняводывбакедляхолоднойводы Датчикемкости
Шнурпитания 1,6м
КлассIP IPX1
Бак для воды
комнатной
температуры
Бак для
газированой
воды
Бак для
холодной воды
Клапан
вентиляции
Баллон
с CO
2
Регулятор
Дозатор
холодной воды
Подача
газированной воды
Дозатор воды
комнатной
температуры
Дозатор
горячей воды
Клапан горячей воды
Клапан воды
комнатной температуры
Зольный клапан
газированной воды
Клапан холодной воды
Подача льда
Дренажный
клапан
Сброс (горячая)
Бак для
горячей воды
Блок приготовления
льда
Насос
бустера
Хранилище
для льда
УФ-
стери-
ли-
затор
Насос для
приготовления
льда
Ограничитель тока
(Stem Elbow)
Электромагнитный
клапан
Угольный фильтр
предварительной
очистки TCR
Мембранный
фильтр TCR
Клапан
утечки воды
Реле
давления
Водопроводная
вода
Дренажный сток
Насос
зольного
дренажа
Дренажная вода
Датчик уровня заполнения
Угольный фильтр
финишной очистки
TCR
Рекомендации по замене деталей
№п/п Наименованиедетали Периодичностьзамены
1 Трубка 3года
2 Силиконоваятрубка 3года
3 Электромагнитныйклапан 5лет
4 Датчикуровнязаполнения 3года
5 Фитинг 5лет
6 Насос Каждые3-5лет
※ Указанные идеальные циклы замены предназначены для обеспечения исправной работы устройства.
※ Срок службы фильтра зависит от условий эксплуатации, в частности, расположения, характеристик
воды (качество, температура), количества используемой воды и сезона (лето, зима).
