УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD WIFI
⌂
Вернуться в раздел "Содержание"

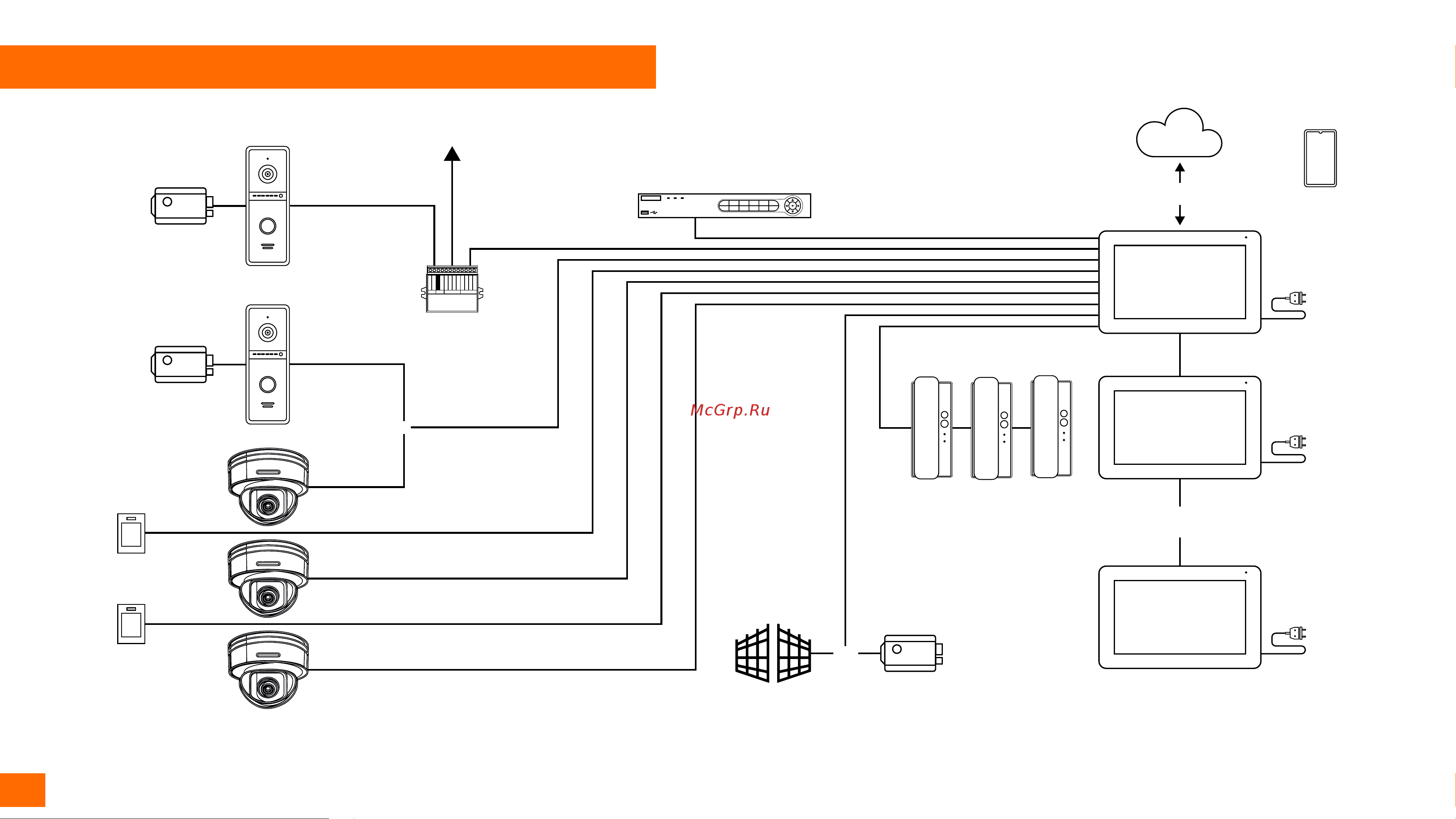

СТРУКТУРНАЯ СХЕМА СИСТЕМЫ
Аудиотрубки
Wi-Fi или Кабель
Видеорегистратор
Подъездный
домофон
Модуль
сопряжения
Панель 1
Замок
Замок
Датчик 1
Датчик 2
Камера 2
Камера 1
Камера 3
Панель 2
Главный монитор
Доп. монитор 1
Доп. монитор 5
Смартфон
Облако
Ворота Замок
или
или
......
Рис. 8 Структурная схема системы на базе видеодомофонов FREEDOM FHD WIFI
