BBK 24LEX-7390/TS2C [5/8] Подключение
![BBK 24LEX-7390/TS2C [5/8] Подключение](/views2/2024844/page5/bg5.png)
5

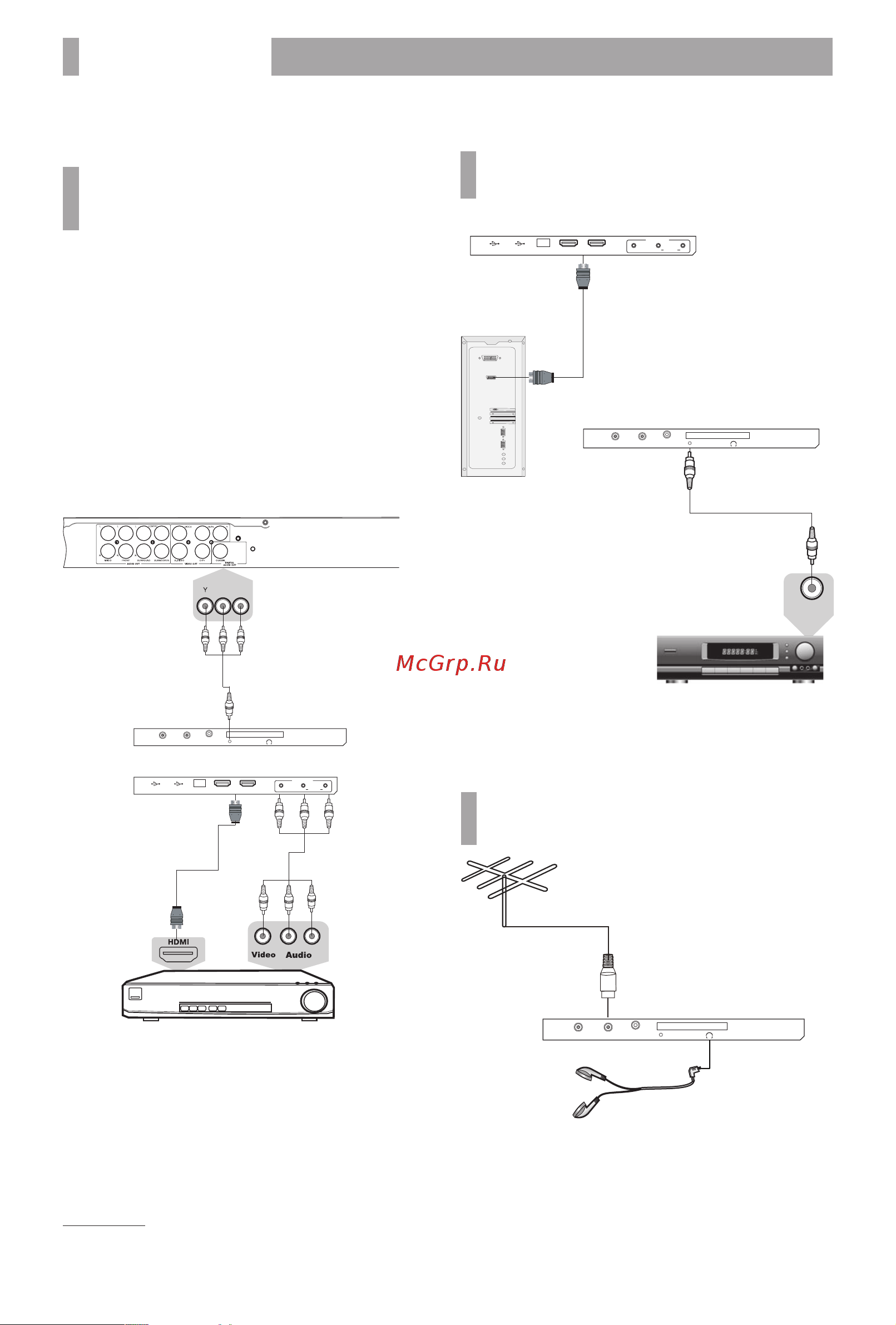

ПОДКЛЮЧЕНИЕ
ПОДКЛЮЧЕНИЕ К ВНЕШНИМ
УСТРОЙСТВАМ (ИГРОВАЯ ПРИСТАВКА,
DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте
соответствующие кабели для подключения к
разъему AV на нижней панели телевизора.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Метод C
При подключении через компонентный видеовыход
с помощью AV-переходника, для передачи аудиосигнала
необходимо использовать аудиовидеокабель
(в комплектацию не входит).
Нижняя панель телевизора*
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод А
Метод С
Метод В
Pb Pr
Задняя панель DVD-плеера
AV-переходник+AV-кабель
Боковая панель телевизора*
HDMI2
USB 1USB 2
HDMI1HDMI1
VIDEO AUDIO RL
AV INPUT
LAN
CI
YPbPr
EARPHONE
ANT
DIGITAL AUDIO
OUT
SAT
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный компьютер
Coax In
Боковая панель телевизора*
Нижняя панель телевизора*
HDMI2
USB 1USB 2
HDMI1HDMI1
VIDEOAUDIORL
AV INPUT
LAN
CI
YPbPr
EARPHONE
ANT
DIGITAL AUDIO
OUT
SAT
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Боковая панель т
елевизора*
CI
YPbPr
EARPHONE
ANT
DIGITAL AUDIO
OUT
SAT
* Изображения являются схематичными и могут отличаться от реальных.
Телевизор может быть несовместим с некоторыми моделями внешних устройств
