RU
   ,  

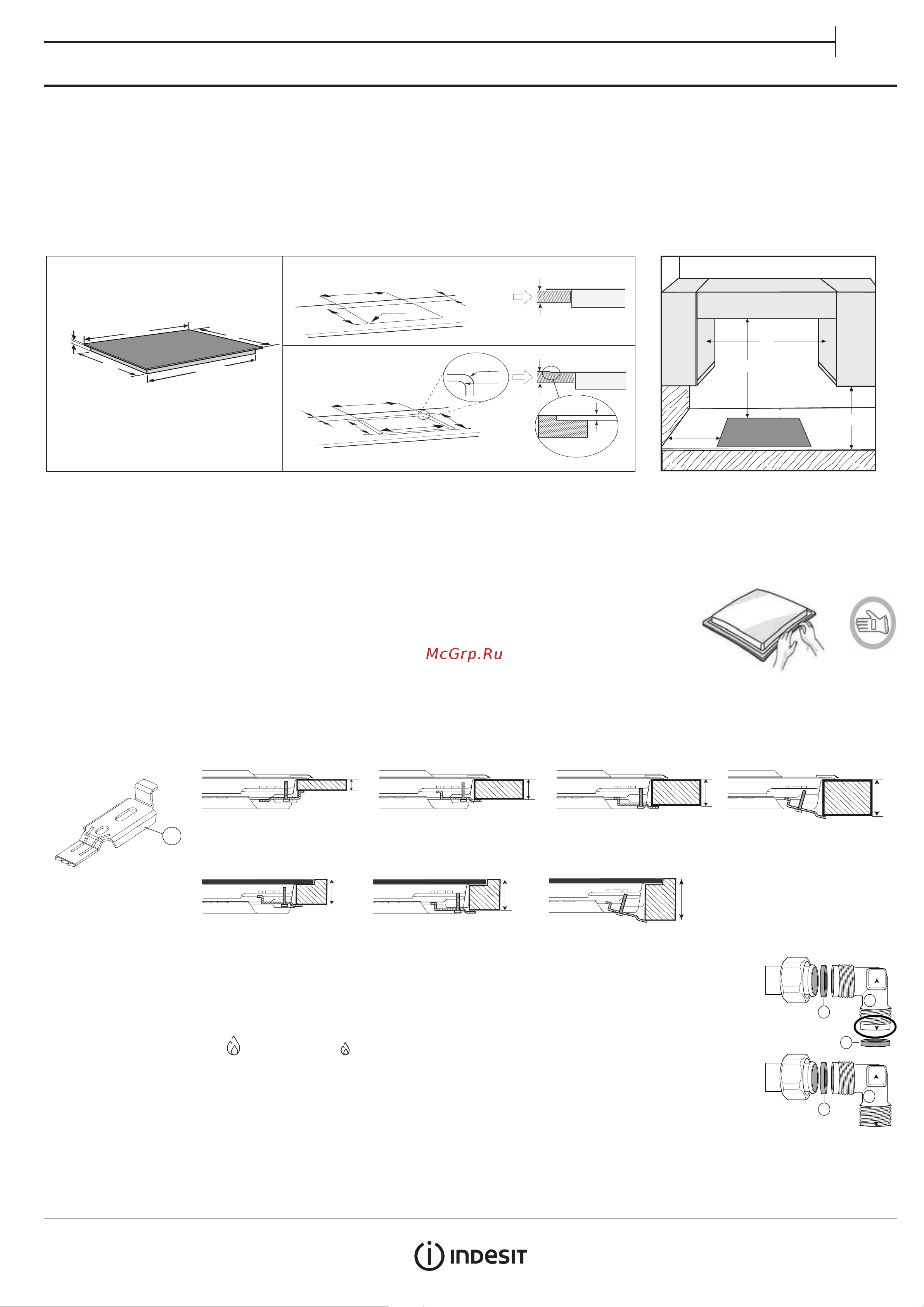

• При распаковке и установке прибора пользуйтесь защитными перчатками.
• Это изделие можно встраивать в столешницу толщиной от 20 до 60 мм, со стандартной установкой. Для скрытого монтажа 30 ÷ 68.
• Если под варочной панелью нет духовки, установите разделительную перегородку, размер которой должен примерно соответствовать
размеру проема в столешнице. Разделительная перегородка должна находиться ниже верхней поверхности столешницы на расстоянии
не более 150 мм, но в любом случае не менее 20 мм от нижней части варочной панели. Если под варочной панелью предполагается
установить духовку, то эта духовка должна быть оборудована системой охлаждения.
    
Стандартная установка
Скрытая установка
482 mm
560 mm
Min. 70 mm
min 20 mm
max 60 mm
7 mm
510 mm
590 mm
469 mm
544 mm
42 mm
R= 8 mm
10 mm
min 30 mm
max 68 mm
Перед использованием силикона необходимо выровнять варочную панель в нише по центру
513 mm
593 mm
560 mm
482 mm
R= 6,5 mm
R= 8 mm
+2
0
+2
0
Min. 70 mm
750mm
100mm
B
50mm
A
:   A      600   730 ,   B  
  530 .   “A“        ,   “B”
    400 .          , 
    

            
  ,    .
Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.
:        ,   
   .
Для крепления варочной панели используйте скобы (A), входящие в комплект поставки. Вставьте скобы в соответствующие отверстия (они
обозначены стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).
Стандартная установка
Скрытая установка
20
30
60
40
A
68 mm
30 mm
40 mm
    
• Подсоедините входящее в комплект поставки колено (A)* или (B)* ко входному патрубку варочной панели,
установив входящую в комплект поставки шайбу (C) в соответствии со стандартом EN 549.
*   (A)      (B)     .
• После подключения к системе подачи газа проверьте отсутствие утечек газа, пользуясь мыльным раствором.
После этого выполните розжиг горелок и для проверки стабильности пламени переведите ручки из
максимального положения в минимальное .
: Перед подсоединением снимите транспортировочную заглушку с трубопровода газовой плиты.
C
B
C
C
A
