7. Устройство станка.
Станок состоит из шпиндельной головки, опоры, рабочего стола,
основания и электрического привода. Шпиндельная головка размещена в
верхней точке опоры. Рабочий стол крепиться к опоре специальным зажимом,
который в свою очередь расположен в средней части опоры. Опора закреплена
в основании станка. Все части станка составляют единое целое и придают
конструкции жѐсткость и устойчивость во время работы.
Рабочее место.
Данным сверлильным станком необходимо управлять, находясь с лицевой
стороны станка, непосредственно перед сверлильным механизмом. Это
единственное положение, которое позволяет рабочему без проблем управлять
всеми рабочими элементами.

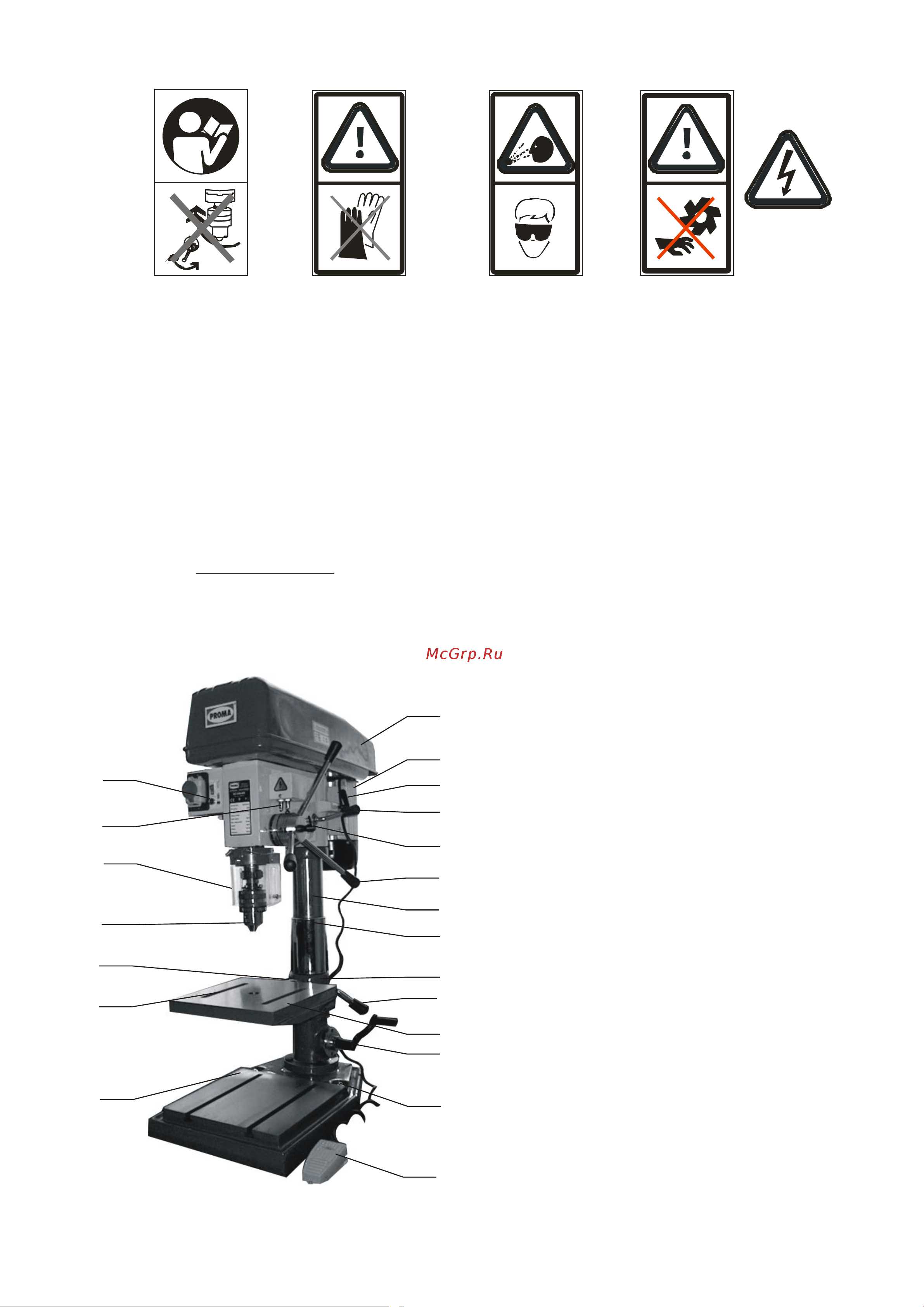

8. Описание станка (см. фото).
1. Крышка ремѐнного привода.
2. Двигатель.
3. Зажимной болт двигателя.
4. Натяжной рычаг клинового ремня.
5. Зажимной болт ограничителя хода
шпинделя.
6. Ручка подачи шпинделя.
7. Стойка.
8. Дистанционная гильза.
9. Зажим стола.
10. Зажимная ручка установки рабочего
стола.
11. Рабочий стол.
12. Ручка для регулирования
положения стола и головы.
13. Анкерный болт для крепления к
полу (нет в комплекте поставки).
14. Педаль для переключения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
15
21
