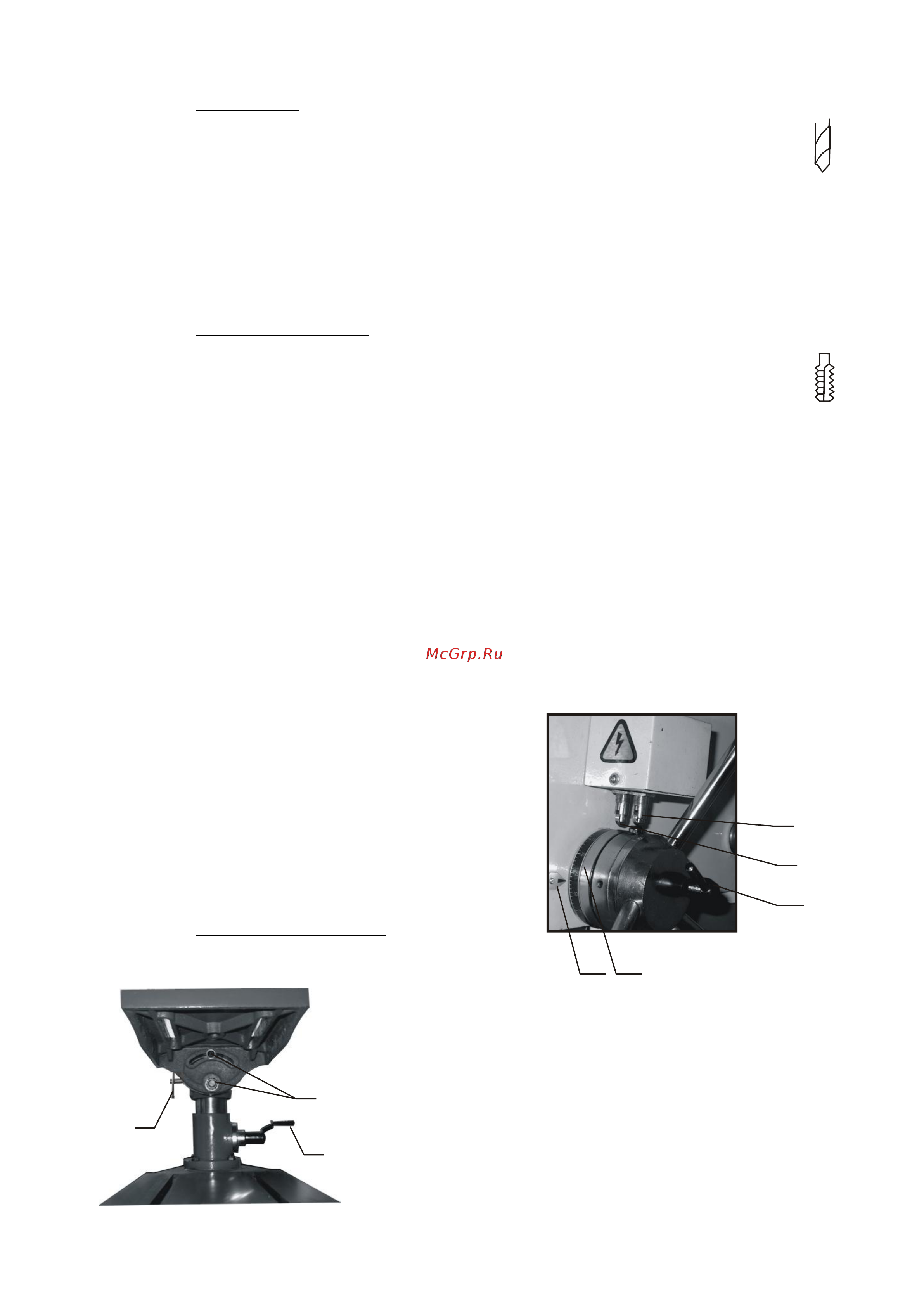

Сверление. 1

При включении станка для сверления, проследите, чтобы

переключатель был в положении пиктограммы 1 «Сверление» (см.

рис. справа).

Запуск станка производиться нажатием зеленой кнопкой «I».

А остановка станка производиться нажатием красной кнопки «0». Для

экстренной остановки станка служит красная кнопка аварийного отключения

(более подробное описание приводиться в главе 12 настоящей инструкции).

Нарезание резьбы. 2

Для того чтобы использовать данный станок для нарезания

резьбы, переведите переключатель в положение пиктограммы 2

«Нарезание резьбы». Передвижение рычага подачи шпинделя,

обеспечивает контакт с концевым выключателем (3).

Переключение направления вращения может осуществляться педалью,

которая используются при нарезании отверстий небольшими сериями. В

случае необходимости снова изменить направление вращения, необходимо

сначала вернуть шпиндель в исходную точку. Другой способ изменения

вращения шпинделя находит применение лишь при широком серийном

производстве и осуществляется при помощи шкалы (7), которую необходимо

установить на глубину нарезания резьбы. Для этого режущую часть сверла

установите как можно ближе к обрабатываемой детали. Ослабьте

фиксирующий болт (5) и установите шкалу (7) на требуемую глубину

сверления по контрольной риске (6). Закрепите фиксирующий болт.

1 – пиктограмма «Сверление»;

2 – пиктограмма «Нарезание»;

3 – концевой выключатель;

4 – концевой переключатель;

5 – фиксирующий болт;

6 – контрольная риска;

7 – шкала;

Перемещение стола.

Регулировка высоты Стола.

Ослабьте рычаг зажимной (9). Установите

рукоятку (10). Переместите стол не необходимую

высоту, а так же установите положения стола

относительно опоры. Зафиксируйте рычагом

арретации (9) стол таким образом, чтобы он был

неподвижный.

9 – рычаг арретации;

10 – рукоятка;

11 – фиксирующие болты.
