Royal Thermo Indigo 500 2.0 - 12 секц. Руководство по эксплуатации онлайн

Royal Thermo Biliner Alum 500 Silver Satin 6 секций НС-1250256 Руководство по эксплуатации онлайн
Паспорт разработан в соответствии с требованиями ГОСТ 2.601 Паспорт разработан в соответствии с требованиями ГОСТ 2.601

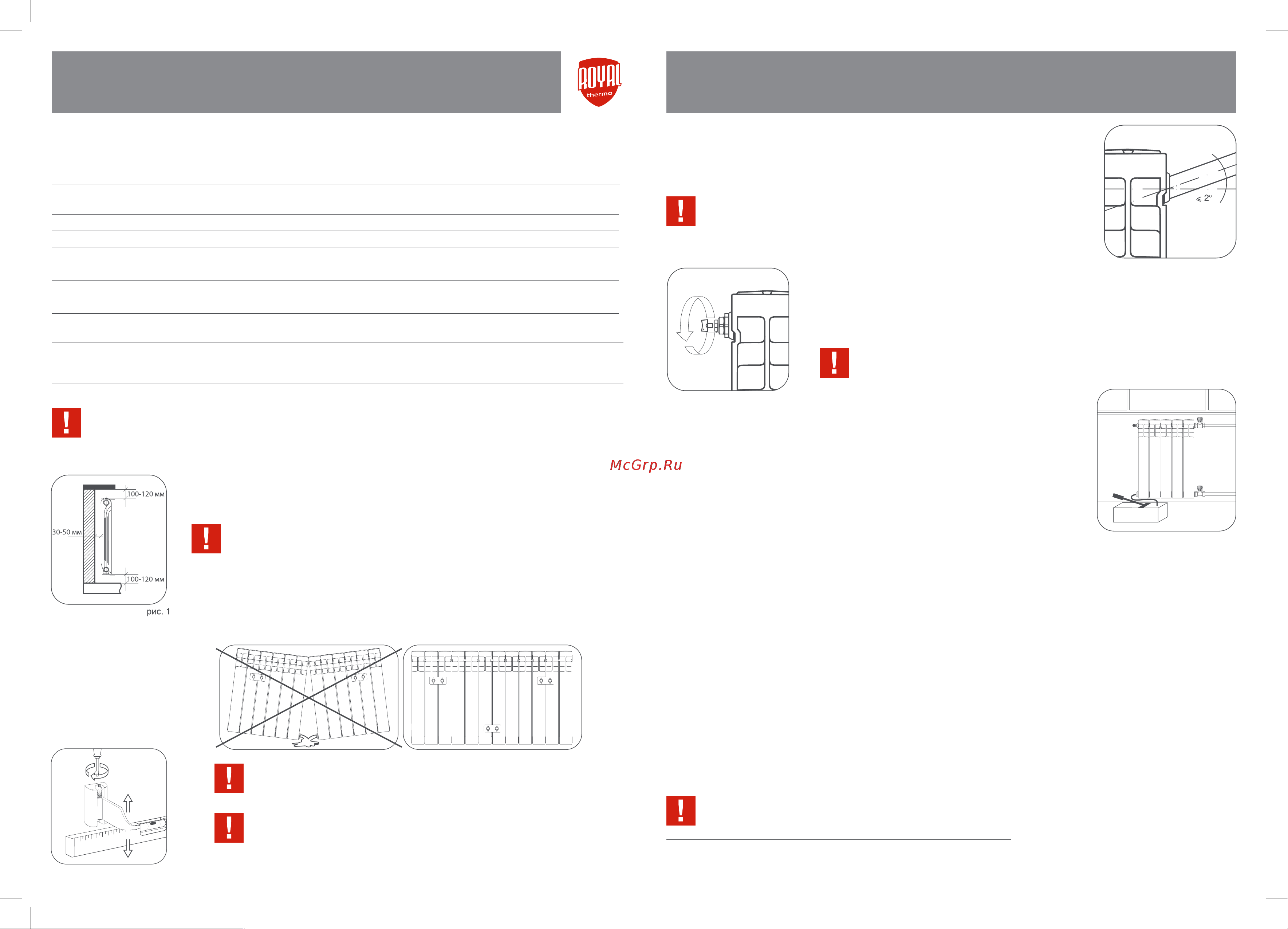

Монтаж радиаторов
1. Для эффективной работы радиатора необходимо соблюдать монтажные
расстояния, указанные на рис. 1
2. Демонтаж заменяемого радиатора
Перед демонтажем старого радиатора во избежание подтопления помещения
убедитесь в отсутствии теплоносителя в системе отопления (отключить стояк).
Технический
паспорт
изделия
Технический
паспорт
изделия
Алюминиевые
радиаторы
Алюминиевые
радиаторы
Технические характеристики и описание радиаторов
Модель
REVOLUTION
500
REVOLUTION
350
INDIGO
500
BILINER ALUM
Bianco Traffico/Silver Satin
HEATLINER
500
Теплоотдача секции
(при
∆t=70 °С), Вт
17 0 12 8 18 8
17 5 /1 6 8
17 5
Рабочее давление, бар
2 0 2 0 2 0 2 0 2 0
Опрессовочное давление, бар 30 30 30 30 30
Давление на разрыв, бар >100 >100 >100 >100 >100
Масса секции, кг 1,3 1,01 1,35 1,31 1,31
Объем воды в секции, л 0,37 0,29 0,37 0,37 0,37
Габаритные размеры, мм 570×80×80 420×80×80 585×80×10 0 580×80×87 580×80×87
Таблица поправочных коэффициентов для расчета мощности радиатора
∆Т 40 45 50 55 60 65 70 75 80 85
К 0,48 0,56 0,65 0,73 0,82 0,91 1 1,1 1,2 1,3
Перед установкой радиатора убедитесь в соответствии параметров системы отопления
основным характеристикам радиатора в управляющей компании Вашего дома.
Производитель не несет ответственности в случае невыполнения
инструкции по монтажу.
рис. 3
рис. 4
рис. 6
Не снимайте полиэтиленовую защитную пленку с радиатора
до окончания ремонтных работ.
Для того, чтобы идеально ровно смонтировать радиатор
на стену, используйте оригинальные регулируемые кронштейны
Royal Thermo (рис. 3).
4. Подключение радиатора к системе отопления, его эксплуатация
и обслуживание
Перед подключением радиатора необходимо очистить резьбу выходов от
краски. Радиатор подключается к трубопроводам с помощью специальных
гаек-переходников (либо ½ дюйма, либо ¾ дюйма).
Во избежание аварии допустимо отклонение оси коллектора
радиатора от подводящих труб не более 2° (рис. 4).
Для возможности демонтажа радиатора на подающий и обратный трубопровод
устанавливайте запорную или запорно-регулирующую арматуру.
5. Испытание внутренних санитарно-технических систем
По завершению монтажных работ должны быть выполнены испытания
систем отопления в соответствии с требованиями СП 73.13330.2012
(актуализированная редакция СНиП 3.05.01-85).
Гидростатическое испытание водяных систем и приборов отопления должно
производиться под давлением, в 1,5 раза превышающем рабочее давление
(прим. рис.6). По факту проведения испытаний составляется акт ввода системы
и приборов отопления в эксплуатацию в установленной форме.
рис. 5
Для радиаторов до 12 секций
используйте 2 кронштейна.
Для радиаторов
12 и более секций
используйте 3 кронштейна
(2 сверху и 1 снизу).
3. Монтаж радиатора на стену (рис. 2)
рис. 2
Рекомендуем использовать монтажные наборы Royal Thermo,
при необходимости воспользуйтесь монтажным ключом.
Для удаления воздуха из радиатора в верхний коллектор обязательна установка
крана Маевского* или автоматического воздухоотводчика.
Для удаления воздуха через кран Маевского необходимо периодически (несколь-
ко раз в год) вручную стравливать его с помощью специального ключа* (рис. 5).
* Кран Маевского и ключ входят в монтажный набор Royal Thermo.
Внимание! При выполнении работ по перекомпоновке радиатора сопрягаемые торцы
секций необходимо зачищать наждачной бумагой зернистостью P120-150 от остатков
межсекционной прокладки и краски.
Эксплуатация радиатора и его обслуживание
Эксплуатация системы отопления должна осуществляться в полном соответствии с нормами СП 60.13330.2012
и СП 73.13330.2012.
Перекомпоновку радиатора с целью увеличения или уменьшения количества секций может производить
только лицо, допущенное в установленном порядке монтажной организацией до выполнения монтажных
работ; по завершению работ по перекомпоновке монтажником обязательно оформляется акт, в котором
указывается места монтажных стыков.
В процессе эксплуатации во избежание выхода радиатора из строя запрещается:
• отключать радиатор от системы отопления (перекрывать оба запорных вентиля на входе и выходе
радиатора) за исключением случаев техобслуживания и демонтажа радиатора;
• резко открывать вентили отключенного от отопления прибора во избежании гидравлического удара;
• устанавливать радиатор в сеть горячего водоснабжения;
• использовать теплоноситель, не соответствующий требованиям, приведенным в настоящем Паспорте и в
«Правилах технической эксплуатации электрических станций и сетей РФ» РД 34.20.501-95;
• спускать теплоноситель из сети отопления при перерывах в работе и остановке в летний период за
исключением аварийных ситуаций и профилактических работ, но не более 15 дней в году;
• использовать трубы и радиаторы в качестве элементов электрических цепей, например, для заземления;
• допускать детей к вентилям и воздушным клапанам, установленным на радиаторе.
