Сборка тренажера

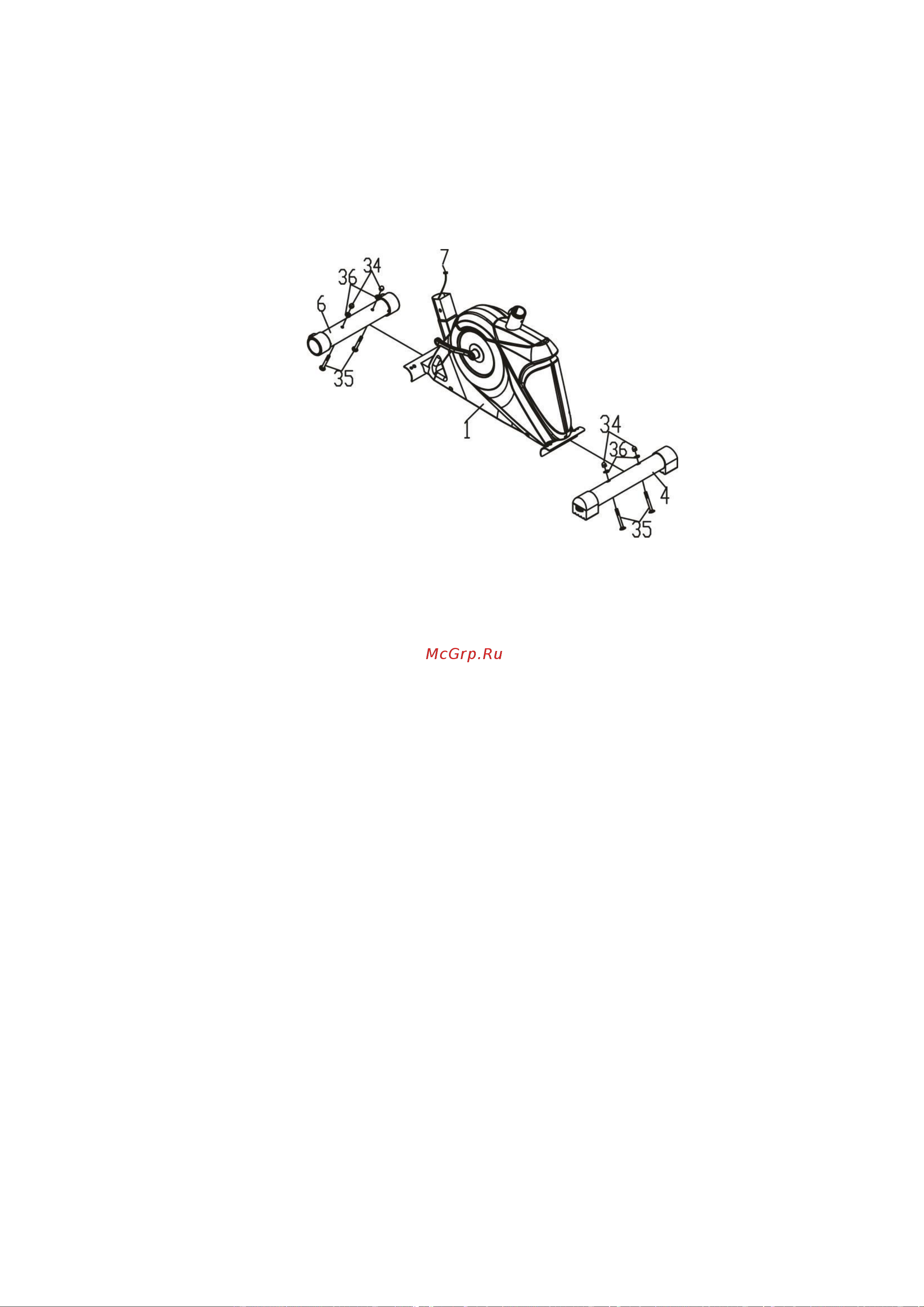

Шаг 1. Крепление передней и задней опор

 Закрепите заднюю опору (4) с регулировочными роликами (29) на основной раме (1),

зафиксируйте с помощью 2 шайб (36), 2 болтов (24,35);

 Закрепите переднюю опору (6) с заглушками (28) на основной раме (1), зафиксируйте с

помощью 2 шайб (36), 2 болтов (35) и 2 гаек (34).

Шаг 2. Крепление стойки консоли

 Снимите 4 болта (24) и 4 шайбы (38) с основной рамы (1);

 Соедините средний провод датчика скорости (47) с нижним (7);

 Закрепите кожух (69) на стойке консоли (3), затем зафиксируйте стойку на основной раме

(1), используя 4 болта (24) и 4 шайбы (38).

Примечание: Будьте аккуратны не перетяните болты, затягивайте болты и шайбы только

после завершения монтажа оборудования;

 Закрепите переднюю крышку (52) на верхней части стойки (3), затяните винтами ( 51);

 Закрепите руль (2) с 2 пульсомерами (53) и ручками (50), затем задний кожух (48) на

верхней части стойки (3), зафиксируйте с помощью втулки (58) и фиксатора (43);

 Закрепите заднюю (52) и переднюю крышки (48) на стойке, используя винты (15,51);

 Снимите винты (57) с консоли (10). Снимите штекер среднего провода (47) соедините его

с консолью (10). Подсоедините провод пульсомера к консоли (10). Закрепите консоль (10) на

стойке (3) с помощью 2 винтов (57) консоли (10).
