УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD WIFI

⌂

Вернуться в раздел "Содержание"

150 см

1. Монитор рекомендуется устанавливать на высоте 150см.

2. Подключение необходимо производить согласно соответствующей схеме,

либо согласно стикеру на устройстве сназначением проводов.

3. Помните, что цвета проводов вызывной панели могут не соответствовать по

назначению цветам проводов монитора разных серий ипроизводителей. Для

предотвращения некорректной работы иповреждения устройств предвари-

тельно изучите инструкции по установке обоих устройств.

4. Вся коммутация должна производиться при отсутствии питания во всей си-

стеме.

5. Перед установкой монитора рекомендуется встроить встену монтажную коробку (вком-

плект поставки не входит). Вкачестве монтажной коробки рекомендуется использовать

Novicam NDBOX или подобную срасстоянием между отверстиями крепления 60мм, на-

пример, Legrand Diplomat 31301.

6. Монитор видеодомофона имеет «сухие» контакты реле, то есть может управлять замком

или любой автоматикой.

7. Время задержки реле открытия замка может быть настроено на мониторе видеодомофона.

8. Используйте внешние блоки питания только сподходящими электрическими параметрами.

При питании монитора от внешнего блока питания рекомендуется предусмотреть запас по

напряжению (DC15В)во избежание некорретной работы замка, подключенного квызывной

панели.

9. При наличии нескольких мониторов водной системе для подключения рекомендуется

использовать комбинированный видеокабель (КВК или аналогичный) ссечением жил пи-

тания 0.75 кв.мм. При этом расстояние от вызывной панели до последнего монитора вцепи

не должно превышать 100м.

10. Не допускайте перегораживания вентиляционных отверстий.

11. Не допускайте механические повреждения устройства.

12. Не устанавливайте монитор видеодомофона вместах:

— попадания прямых солнечных лучей;

— с температурой, отличающейся от эксплуатационной;

— с влажностью иуровнем загрязнения воздуха более 95%;

— с повышенной вибрацией;

— повышенного испарения ипарообразования;

— с источниками мощных электромагнитных полей.

ОБЩИЕ РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

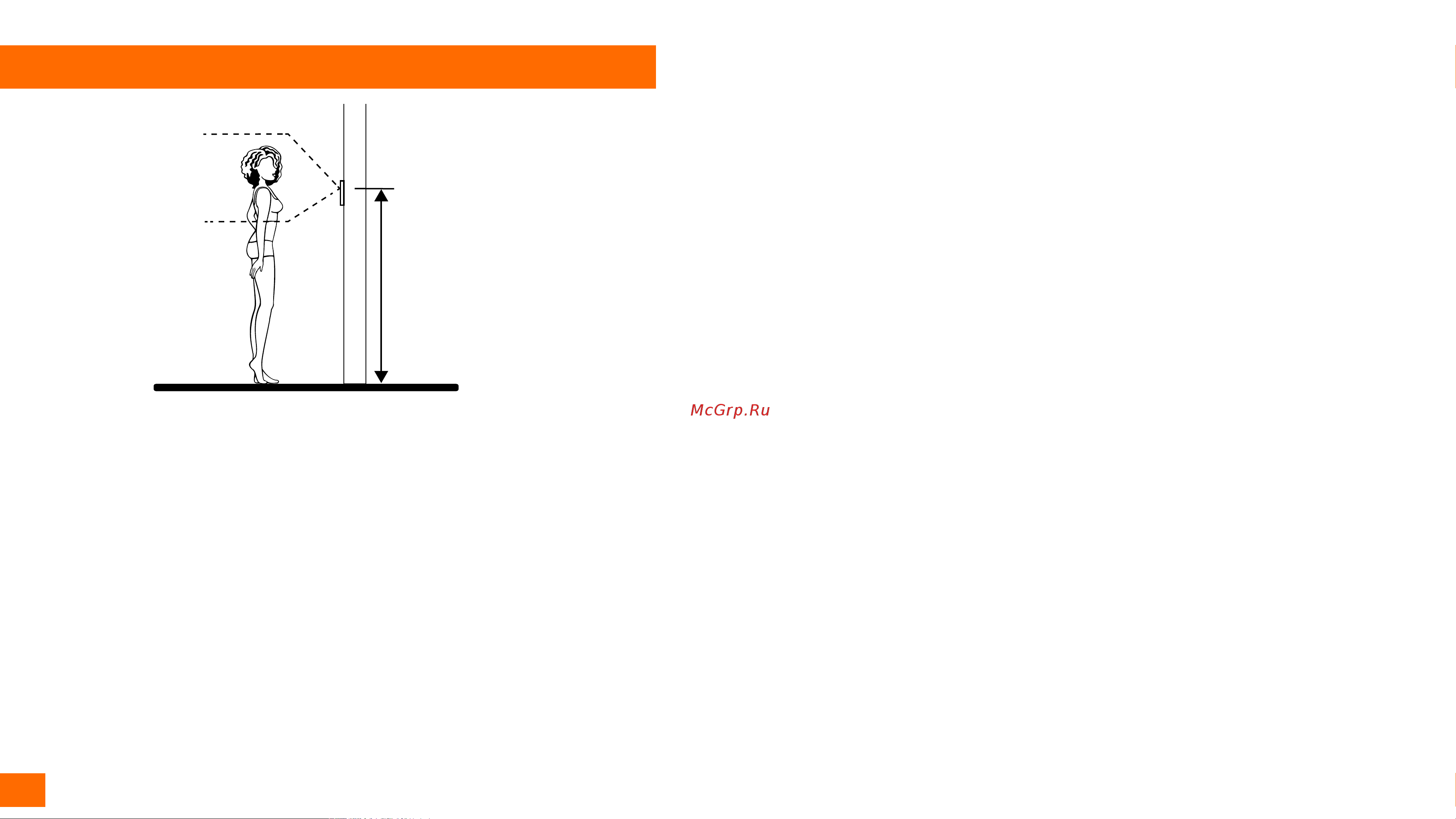

Рис. 4 Рекомендуемая высота установки монитора
