УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов COMFY FHD WIFI KIT
15
⌂
Содержание
1. Располагайте видеопанели не ближе чем в3м от видеодомофона, впротивном случае воз-
можны звуковые помехи.
2. Перед подачей питания проверьте целостность сетевого кабеля. Для цепи питания видео-
домофона рекомендуется использовать отдельный автомат отключения тока.
3. При выборе кабеля для подключения вызывной панели идополнительного монитора ру-
ководствуйтесь критериями, представленными на рисунках.
a) Комбинированный видеокабель (КВК):
б) Витая пара (UTP cat5e)
(не рекомендуется использовать на расстояниях более 20 м):
DC12 В
Аудио
Общий
Видео
DC12 В
Аудио
Общий
Видео
Видео
Общий
DC12 В
Аудио
Видео
Общий
DC12 В
Аудио
Максимальное расстояние 20 м
Максимальное расстояние 100 м
РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ

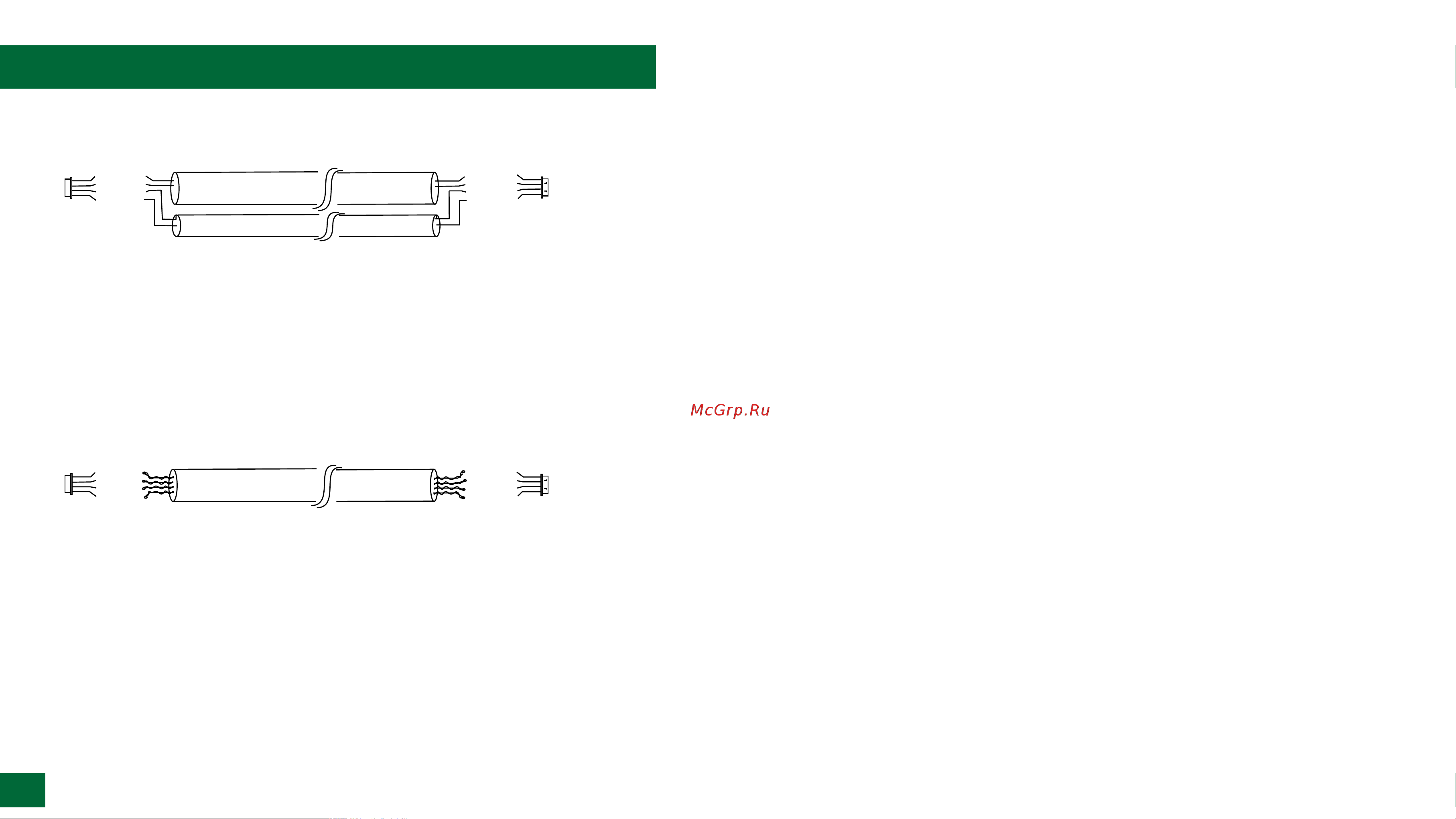

Рис. 11 Комбинированный видеокабель для подключения видеодомофона
Рис. 12 Витая пара для подключения видеодомофона
