УСТАНОВКА ВЫТЯЖКИ
Прежде чем перейти к монтажу устройства, необходимо убедиться в том, что все меры по технике
безопасности выполнены.
ВНИМАНИЕ! ВЫТЯЖКА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К ОТДЕЛЬНОМУ ВОЗДУХОВО-
ДУ, НЕ СОВМЕЩЕННОМУ С ДРУГИМИ УСТРОЙСТВАМИ.
Для выполнения монтажа пригласите специалистов авторизованного сервисного центра.
ОБЩИЕ РЕКОМЕНДАЦИИ
1. Отметьте в месте крепления - установки, крепежные отверстия, выпилы (в зависимости от ком-
плектации, возможно наличие монтажного шаблона). Аккуратно просверлите отверстия, сделайте
необходимые выпилы и прикрепить вытяжку.
2. Для безопасного крепления вытяжки могут быть использованы: опорный лист/опорные штифты/
шурупы. Подсоедините к выходному отверстию трубу вентиляции.
3. С помощью гибкой трубы соответствующего диаметра (предпочтительно 120-150 мм), наличие
которой должен обеспечить пользователь, соединить трубу, идущую в комплекте с устройством,
с редукторным переходником и заслонкой (диаметр 120-150 мм), другой конец вывести наружу/
присоединить к вентиляционной трубе (если таковая имеется).
4. Чтобы избежать вибрации, появления звуков от потока воздуха, место соединения должно быть
полностью герметичным, вся конструкция должна быть неподвижной.
5. Труба фиксируется после подключения к электросети и пробного запуска.
ВНИМАНИЕ! В КАЧЕСТВЕ ОТВОДА ВОЗДУХА ИСПОЛЬЗУЙТЕ АЛЮМИНИЕВУЮ ТРУ-
БУ. ОТВОД ВЫХОДЯЩЕГО ВОЗДУХА ДОЛЖЕН ИМЕТЬ МИНИМАЛЬНОЕ КОЛИЧЕСТВО
ИЗГИБОВ
-
ДОСТАТОЧНО ОДНОГО Г
-
ОБРАЗНОГО ИЗГИБА.
Следите за тем, чтобы последовательность монтажных операций совпадала с рекомендациями,
приведенными в данной инструкции.
7

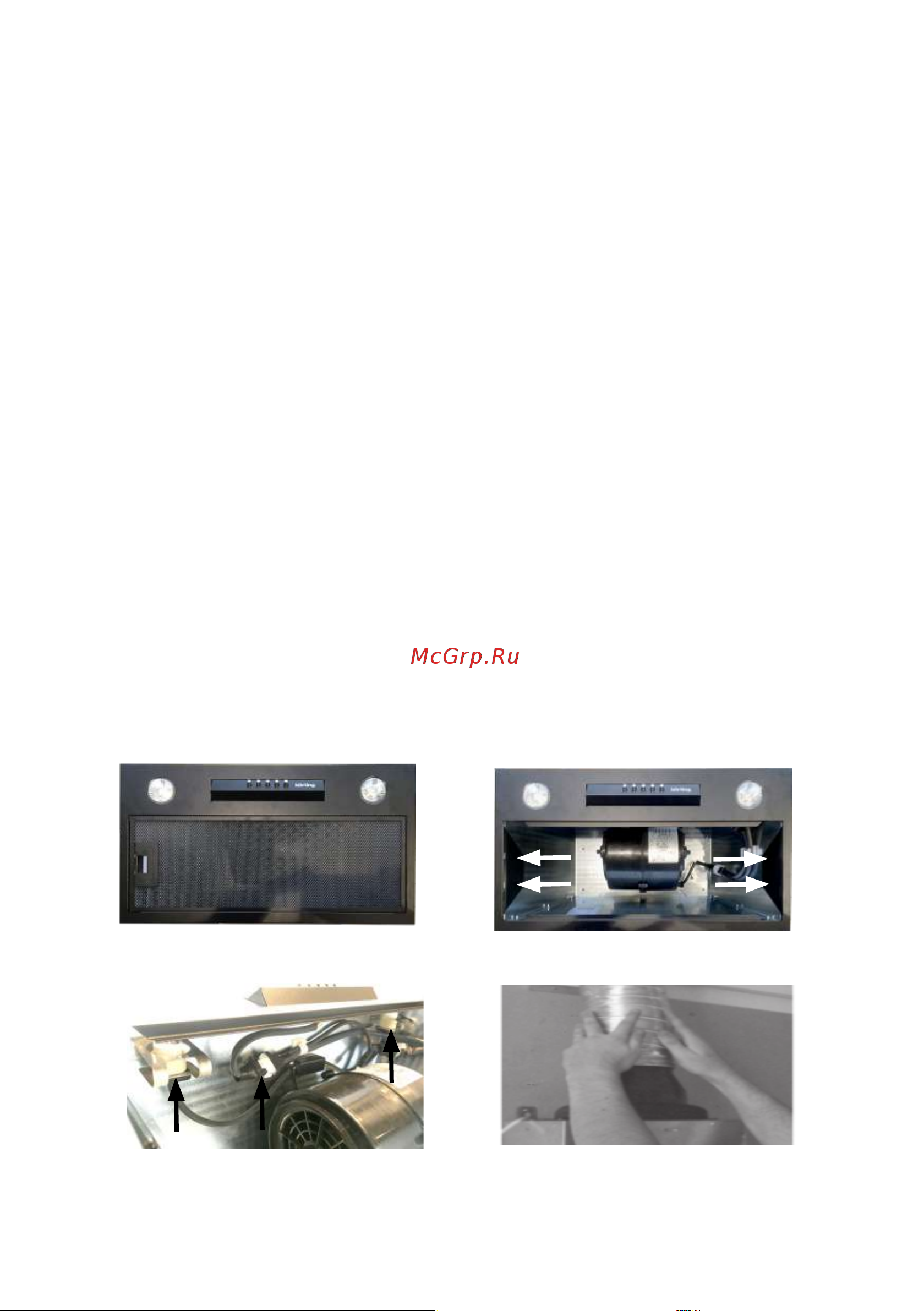

5. Проделайте вырез в мебели согласно размерам (Рис 1).
6. В проделаное отверстие разместите вытяжку (Рис. 2). Закрепите вытяжку саморезами из
комплекта поставки (Рис. 3).
7. Установите обратно панель вытяжки и закрепите ее, подключите электрическую колодку и
установите 2 галогеновые лампы.
8. Установите жировой фильтр на место (Рис. 4).
9. Подключите одну часть алюминиевой трубы к вытяжке, другую часть трубы выведите в
вентиляцию.
ВНИМАНИЕ! В КАЧЕСТВЕ ОТВОДА ВОЗДУХА
ИСПОЛЬЗУЙТЕ АЛЮМИНИЕВУЮ ТРУБУ. ОТВОД
ВЫХОДЯЩЕГО ВОЗДУХА ДОЛЖЕН ИМЕТЬ МИ-
НИМАЛЬНОЕ КОЛИЧЕСТВО ИЗГИБОВ
-
ДОСТА-
ТОЧНО ОДНОГО Г
-
ОБРАЗНОГО ИЗГИБА.
6
УСТАНОВКА ВЫТЯЖКИ
1. Извлеките вытяжку из коробки и аккуратно разместите ее на горизонтальной поверхности вы-
ходным отверстием вниз.
2. Снимите жировой фильтр и аккуратно открутите 4 винта фиксирующих панель вытяжки.
3. Извлеките 2 галогеновые лампы, отключите электрическую колодку и снимите панель вытяжки.
6
УСТАНОВКА ВЫТЯЖКИ
1. Извлеките вытяжку из коробки и аккуратно разместите ее на горизонтальной поверхности вы-
ходным отверстием вниз.
2. Снимите жировой фильтр и аккуратно открутите 4 винта фиксирующих панель вытяжки.
3. Извлеките 2 галогеновые лампы, отключите электрическую колодку и снимите панель вытяжки.
6
УСТАНОВКА ВЫТЯЖКИ
1. Извлеките вытяжку из коробки и аккуратно разместите ее на горизонтальной поверхности вы-
ходным отверстием вниз.
2. Снимите жировой фильтр и аккуратно открутите 4 винта фиксирующих панель вытяжки.
3. Извлеките 2 галогеновые лампы, отключите электрическую колодку и снимите панель вытяжки.
