1 ОПИС ХОЛОДИЛЬНИКА
1.1 Холодильник відповідає СТБ 1499-2004, СТБ IEC 62552-
2009. Згідно з СТБ IEC 62552-2009 термін «камера» замінено на
термін «відділення». У зв’язку з цим дані терміни вживаються в од-
наковому значенні: камера (ХК і МК) – в посібнику з експлуатації,
відділення (ХВ і МВ) – у додатку.
1.2 Холодильник відповідно до малюнка 1 призначено для
заморожування і тривалого зберігання заморожених продуктів,
приготування харчового льоду в морозильному відділенні (далі –
МВ); для охолодження і короткочасного зберігання харчових
продуктів, напоїв, овочів та фруктів у відділенні для зберігання
свіжих харчових продуктів (далі – ХВ).
В ХВ (деяких версіях моделі холодильника) є відділення свіжості
відповідно до малюнку 1. У відділенні свіжості підтримується більш
низька температура в порівнянні з ХВ, що дозволяє збільшити
термін зберігання свіжих м’ясних і рибних продуктів. Температура
у відділенні свіжості може опускатися нижче 0
0
С. Не зберігайте у
відділенні овочі, салат та інші продукти, сприйнятливі до низьких
температур.
1.3 У холодильнику передбачена функція «Суперзаморожу-
вання» (
super).
1.4 Для освітлення в холодильнику передбачено світлодіодний
світильник відповідно до малюнка 1.
1.5 Холодильник повинен експлуатуватися в діапазоні темпе-
ратур навколишнього середовища, який відповідає кліматичному
класу, вказаному на його табличці. Відповідність діапазонів темпе-
ратур кліматичним класам наведені в таблиці 1.
1.6 Загальний простір, необхідний для експлуатації холо-
дильника, визначається розмірами, вказаними на малюнку 2 в

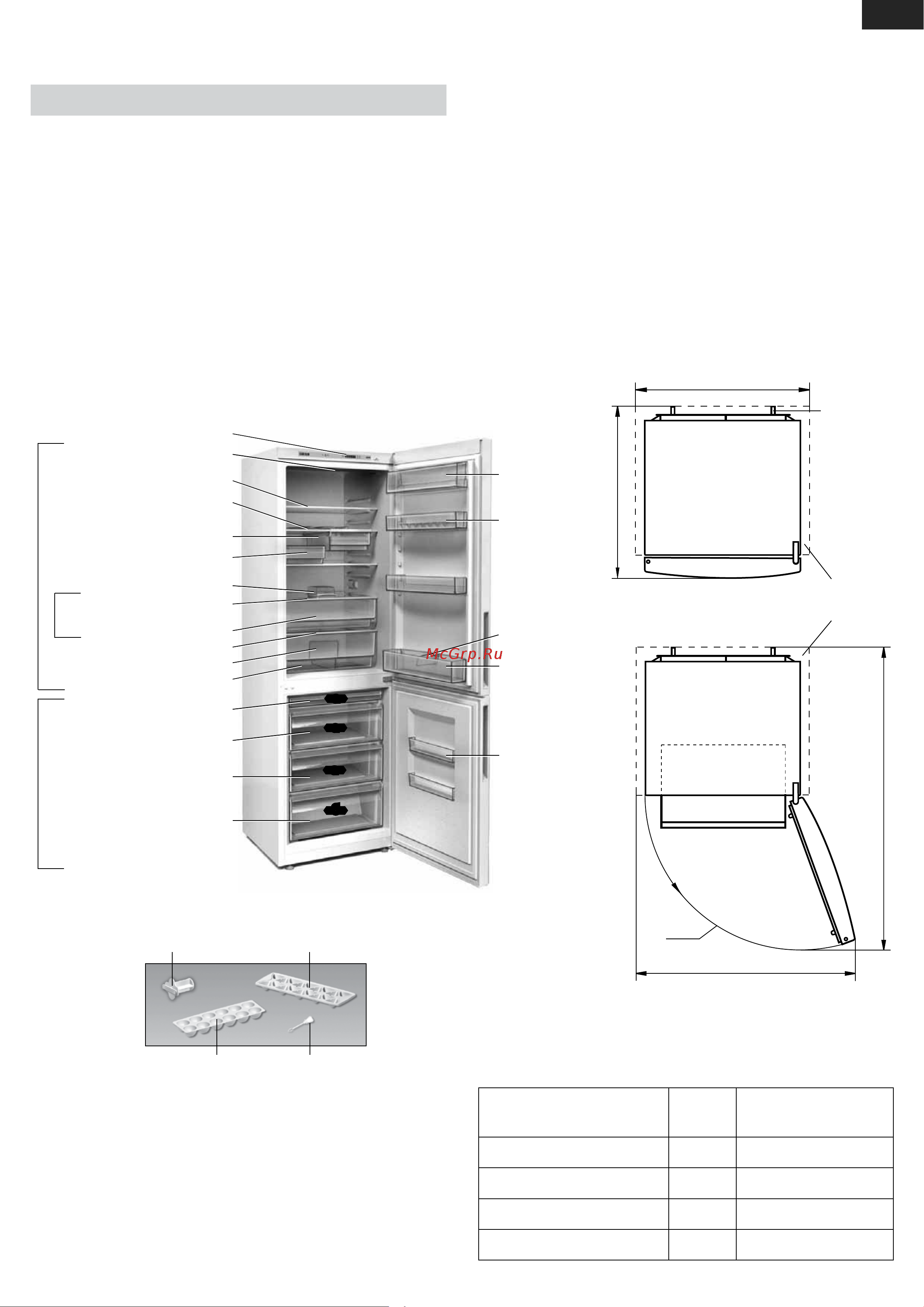

Малюнок 1 – Холодильник і комплектувальні вироби
I – морозильне відділення (МВ):
«а» – зона заморожування і зберігання,
«б» – зона зберігання;
II – відділення для зберігання свіжих харчових продуктів (ХВ);
III – відділення свіжості (відсутнє в деяких виконаннях)
йоржпідставка для яєць
форма для льодуупор задній
Таблиця 1 – Кліматичні класи
Клас Символ
Діапазон температур
навколишнього
середовища,
0
С
Помірний розширений SN Від 10 до 32
Помірний N Від 16 до 32
Субтропічний ST Від 16 до 38
Тропічний T Від 16 до 43
Малюнок 2 – Холодильник (вид зверху)
простір для
циркуляції повітря
110
0
695 min
858 min
1175
653
•
•
упор задній
кошик (нижній)
кошик
кошик
посудина (
для овочів або фруктів)
ємність
із кришкою
ємність
ємність
(нижня)
полиця-скло
підставка для пляшок
панель керування
I
II
маслянка
посудина підвісна
кошик
(для заморожування
ягід та інших дрібних продуктів)
ємність
Slim Space
обмежник
для пляшок
бак із кришкою
(
для м’яса або риби)
посудина відділення свіжості
полиця-скло
відділення свіжості
полиця-скло (нижня)
роздільник
світильник світлодіодний
III
«а»
«а»
«б»
«а»
