1. Дорогой пользователь!
Благодарим Вас за выбор продукции TIANDY.
Если у вас возникнут какие-либо вопросы во
время эксплуатации, пожалуйста, обратитесь к
нашим специалистам в отдел технической
поддержки за помощью. Чтобы избежать
возможной порчи оборудования, внимательно
прочтите это руководство, и сохраните его для
дальнейшего использования при необходимости.
2. Рекомендации и предостережения.
1
*Используйте адаптер питания, который соответствует стандарту
безопасного сверхнизкого напряжения (SELV). 12В DC.
*Если продукт не работает должным образом,обратитесь к дилеру или в
ближайший сервисный центр. Не пытайтесь самостоятельно разобрать
камеру. (Мы не несем ответственность за проблемы, вызванные
несанкционированным ремонтом или техническим облуживанием.)
*Во избежание риска пожара или удара электрическим током не
подвергайте устройство воздействию влаги и дождя.
*Убедитесь, что в случае установки камеры на потолке,
потолок должен выдерживать нагрузку более 50 Н
*Используйте оригинальную упаковку для транспортировки и хранения
оборудования. Не бросайте камеру и не подвергайте ее ударам.
*Не дотрагивайтесь до матрицы пальцами. Если очистка необходима,
используйте чистую ткань с небольшим количеством этанола и аккуратно
протрите ее. Если камера не будет использоваться в течение длительного
периода времени, установите крышку объектива для защиты сенсора от
пыли.
*Не фокусируйте камеру на интенсивном источнике света.
*Не устанавливайте оборудование во влажной, пыльной и экстремально
горячей
или холодной среде, если к этому не располагает класс защиты.
*Для того, чтобы избежать перегрева оборудования, необходима хорошая
вентиляция.
*Размещайте оборудовние подальше от источников электромагнитных
помех.
*Не допускайте попадание жидкости внутрь.
*Не забудьте изменить логин и пароль пользователя после первичной
настройки.
*Отключите питание перед удалением карты microSD или USB-устройства.

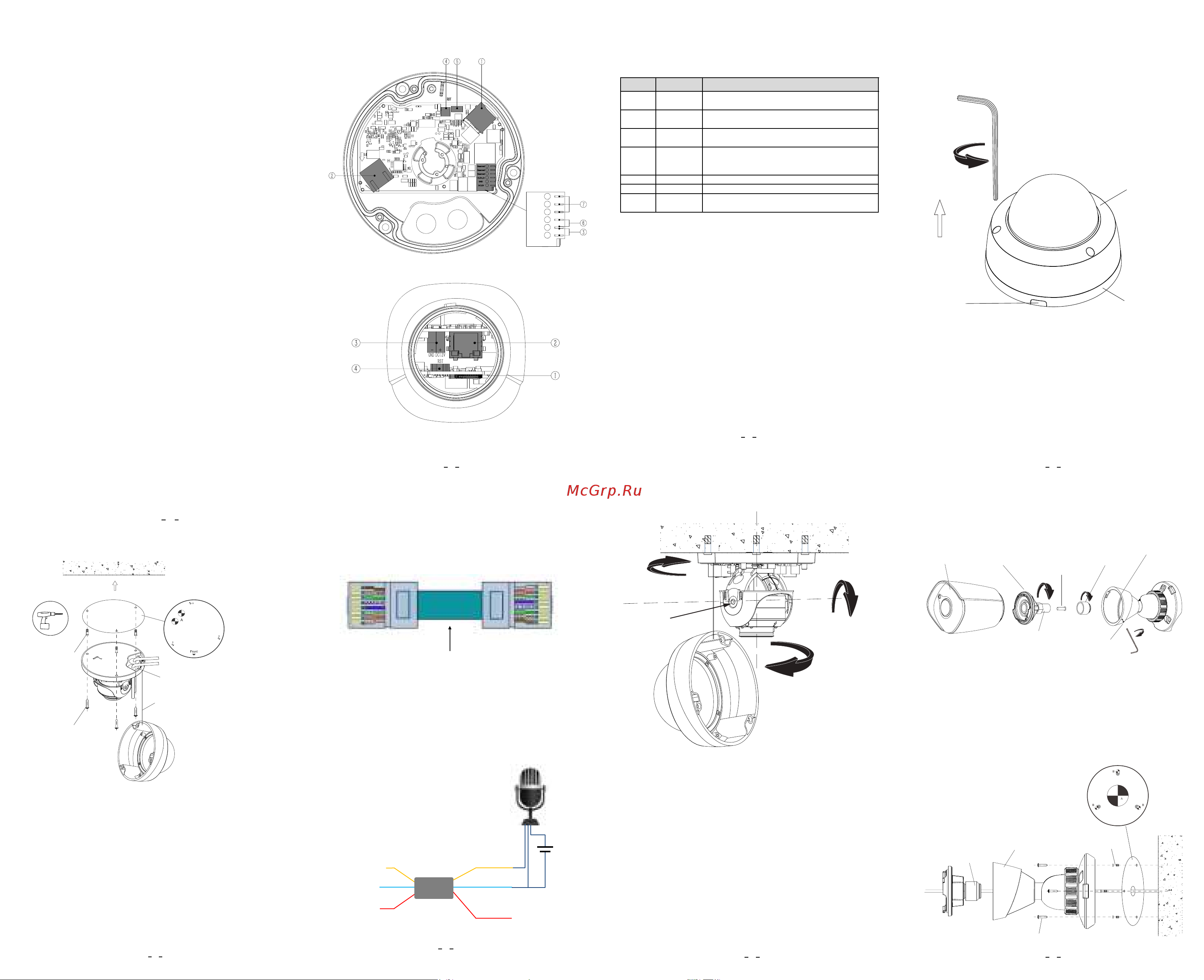

3.Аппаратное обеспечение
3-1 Вандалозащищенный купол
3-2 Мини цилиндр
2
Земля
Аудио
Питание +
Не исп.
Не исп.
Не исп.
3-3 Описание аппаратного обепечения
3
⑤
Микромофон
Подключение микрофона.
⑥
Аудиовход
Подключение аудиосигнала или микрофона.
Не используется
Не используется.
⑦
Разъем
для подкючения
питания
Сетевой порт.
Длина линии не должна превышать 100м.
Используйте питание 12В постоянного тока, с
процентом отклонения не более 10%.
②
③
Используйте карту памяти объемом желательно
более 8Гб. Отключайте питание во время установки.
.
Зажмите и удерживайте 5 секунд. Это действие
удалит все пользовательские настройки и вернет
устройство к заводским установкам.
.
Кнопка
сброса
④
Слот micro
SD
①
Порт
Ethernet
4.Установка
4.1 Вандалозащищенный купол
Шаг 1: Выкрутите винты, и снимите купол камеры.
Примечание: Демонтируйте боковую заглушку
при необходимости, для удобства монтажа.
4
Боковая
заглушка
Купол
камеры
Основание
камеры
Дюбель
Шаг 2: Наклейте метку туда, где должна будет
располагаться камера, просверлите отверстия
где промаркировано “В”. Установите дюбель из
комплектного набора крепежа в отверстие.
Метки для отверстий промаркированные “А” для
вывода кабелей. Просверлите их, заведите
кабели. Затем используйте три самореза чтобы
притянуть основание камеры к поверхности.
Диаметр кабеля составляет от 3 до 5 мм, после
установки убедитесь во влагозащищенности
просверленных отверстий.
5
Примечание: диаметр отверстия
составляет 4,5 мм
Шнурок
Вывод кабеля
Саморез
ШАБЛОН ДЛЯ ОТВЕСТИЙ
Отвертия “А”: для вывода кабелей камеры.
Отверстия “В”: для крепления основания камеры.
Шаг 3: Обожмите правильно сетевой коннектор
RJ45(как показано на рисунке), подключите его в
разъем и подключите питание.
Подключение питания и аудио\микрофона с
общей землей.
6
8
7
6
5
4
3
2
1
1
2
3
4
5
6
7
8
① Бело-оранжевый
② Оранжевый
③ Бело-зеленый
④ Синий
⑤ Бело-синий
⑥ Зеленый
⑦ Бело-коричневый
⑧ Коричневый
RJ-45 Разводка
RJ-45 Подключение
Audio+
(optional)
Audio -
(optional)
Audio_In
GND
DC12V
GND
DC12 V
Шаг 4: Ослабте регулировочный винт, установите
необходимый угол обзора используя подсказку на
иллюстрации, затяните регулировоный винт.
Шаг 5: Установите купол к основанию камеры,
закрутите винты, снимите защитную пленку.
7
0°~330°
Регулировочный
винт
0°~350°
0°~75°
4.2 Мини цилиндр
Шаг 1: Выкрутите фиксирующий винт,
отсоедените заднюю часть камеры. Снимете
колпачек как показано на рисунке, откройте
замок, вытащите втулку.
8
Фиксирующий винт
Задняя часть
Колпачек замка
Замок влагозащиты
Защитная крышкаКорпус
Втулка
Стена
Задняя часть
Саморез
Дюбель
Замок
ШАБЛОН ДЛЯ ОТВЕСТИЙ
Отвертия “А”: для вывода кабелей камеры.
Отверстия “В”: для крепления основания камеры.
Примечание: Диаметр отверстия состовляет 4,5мм,
Обратите на это внимание когда будете делать
отверстия в стене или на другой поверхности.
