8
ВНИМАНИЕ! РАЗМЕРЫ ПРИБОРА МОГУТ ОТЛИЧАТЬСЯ В ЗАВИСИМОСТИ ОТ МОДЕ-
ЛИ. В СВЯЗИ С ЭТИМ, РАЗМЕР НИШИ МОЖЕТ ИМЕТЬ ДРУГИЕ РАЗМЕРЫ.
6
ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ
УСТАНОВЩИКОВ
Установка, регулировка и техническое
обслуживание прибора должны выполняться
только квалифицированными
специалистами. При установке прибора
необходимо соблюдать действующее
законодательство и инструкции
производителя.
Производитель не несет ответственность
за ущерб людям, животным или имуществу,
который может быть нанесен вследствие
неправильной установки прибора.
Устройства безопасности или
автоматической регулировки в течение
срока службы системы могут быть
модифицированы только производителем
или авторизованным дилером.
3) ВСТРАИВАНИЕ ВАРОЧНОЙ
ПОВЕРХНОСТИ
После снятия наружной упаковки и внутренних
упаковочных элементов для подвижных деталей
проверьте внешний вид и комплектность прибора. В
случае сомнений не пользуйтесь прибором. Для
решения вопросов по претензиям обратитесь в
торгующую организацию.
Детали упаковки (картон, пластиковые мешки,
пенопласт и т. д.) не следует оставлять в
местах доступных для детей, поскольку они
представляют собой потенциальный источник
опасности.
На поверхности рабочего стола следует сделать
прямоугольное отверстие для встраивания варочной
поверхности, размеры которого приведены на рис. 7.
Предварительно следует проверить соответствие
минимальных допусков между поверхностью, боковой
и задней стенками. Подвесные полки или вытяжки
следует устанавливать на высоте не менее 760 см от
поверхности прибора (см. рис. 7 и 8).
В соответствии с действующими нормами
газовой безопасности полностью газовые и
комбинированные приборы относятся к 3 классу
и на них распространяются все нормы
безопасности, предусмотренные для этих
приборов.

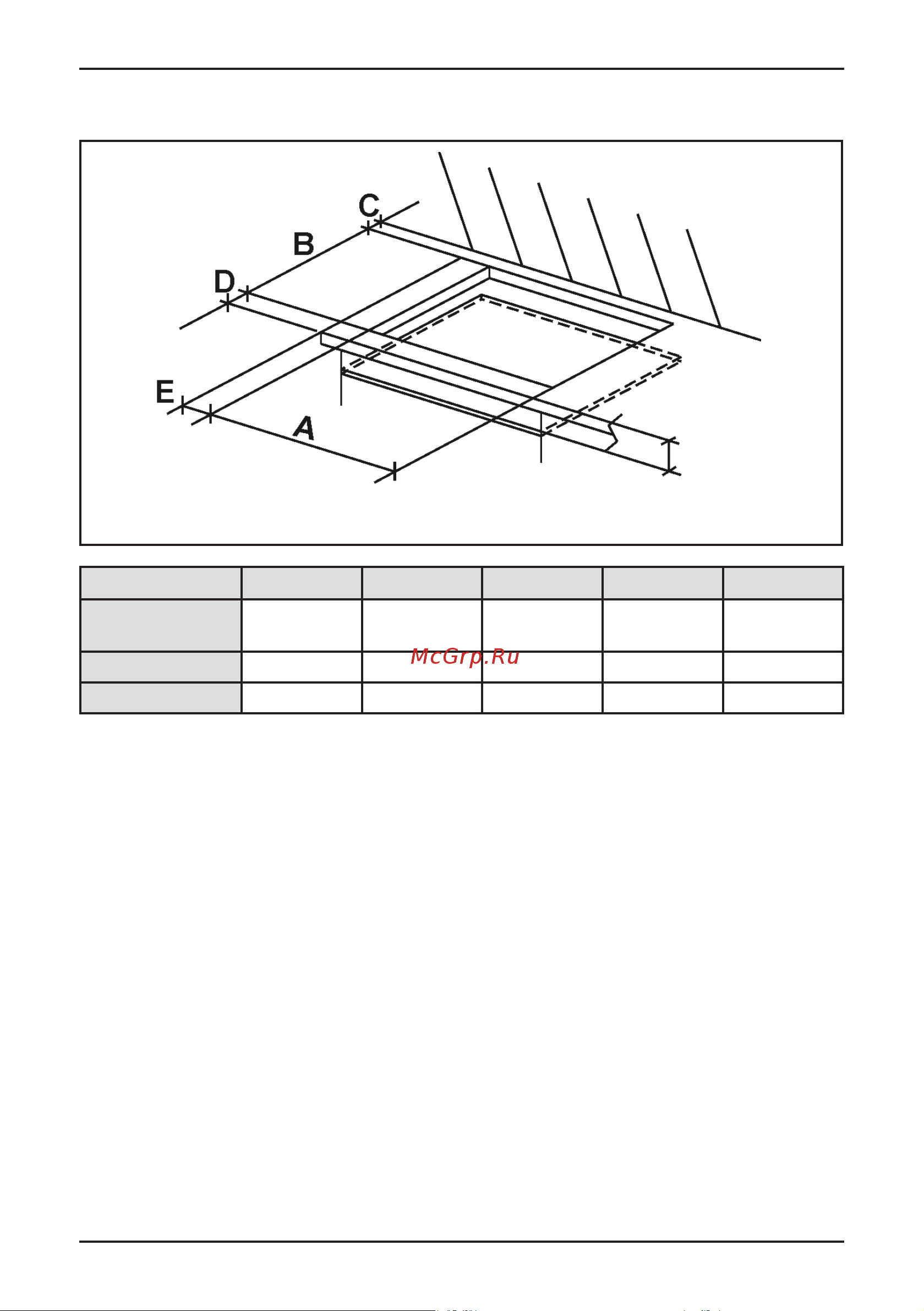

РАЗМЕРЫ, ПРЕДУСМОТРЕННЫЕ ДЛЯ ВСТРАИВАНИЯ
РАБОЧЕЙ ПОВЕРХНОСТИ (мм)
ВАЖНО!
Работы по установке или регулировке
варочной панели под использование
других газов должны выполняться
КВАЛИФИЦИРОВАННЫМ
УСТАНОВЩИКОМ: невыполнение этого
требования влечет за собой потерю
гарантии.
A B C D E
4F (61) 553 473 63.5 63.5 63.5 min.
5F (70) 553 473 63.5 63.5 173.5 min.
РИС. 7
РИС. 8
Модель
A B C D E
HGG 6985 CN FLC
HGG 6987 CTN FLC
570 480 60 60 165
HGG 7987 CTN FLC 570 480 60 60 165
HGG 9987 CTN FLC 850 480 60 60 65
мин. 70 мм
