30
Produktzerlegung
Hinweis: Bitte unterbrechen Sie während der
Demontage und Montage des Produkts die
Stromversorgung.

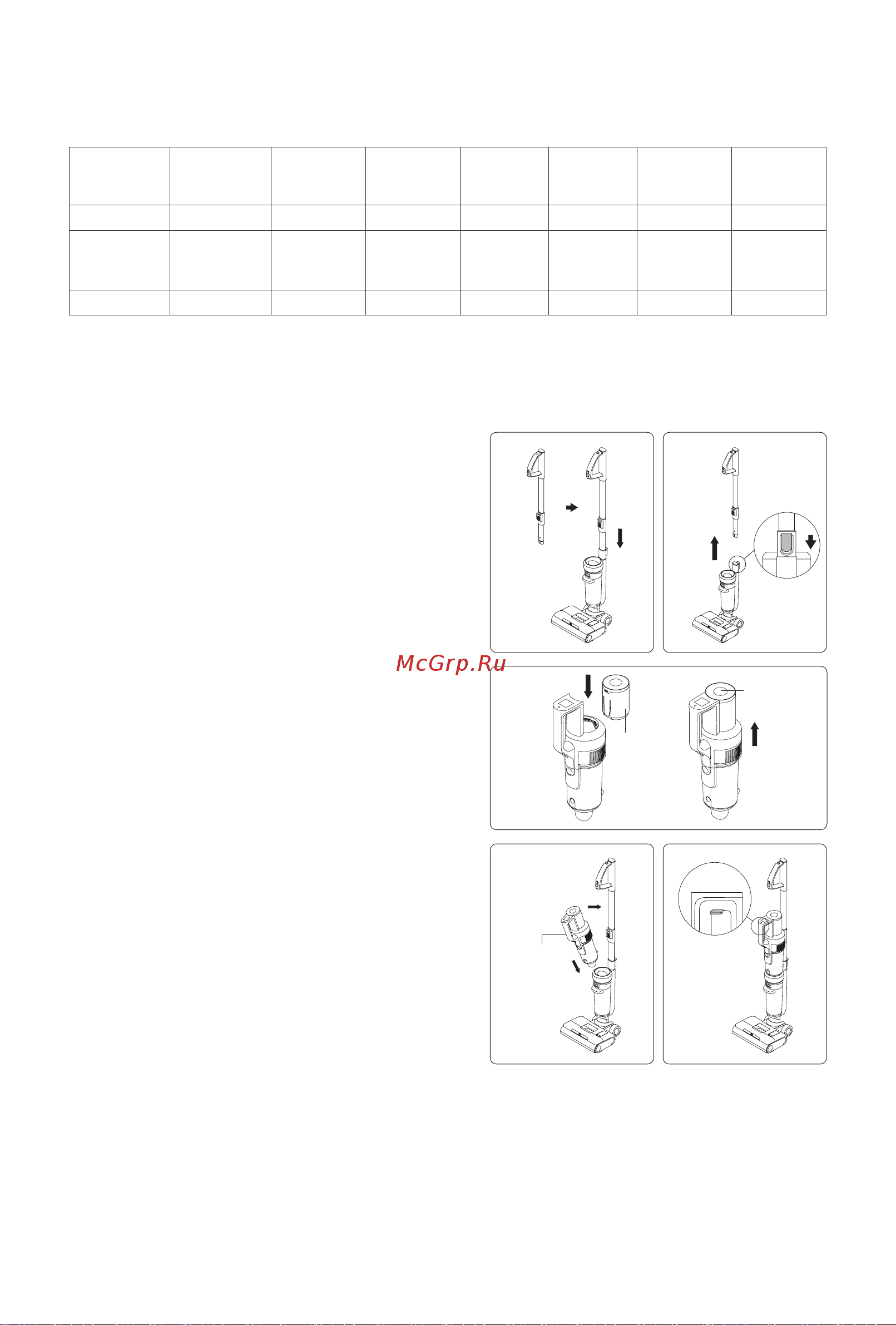

Montage und Demontage von
Metallrohren
Führen Sie das Ende der Metallrohrbaugruppe
senkrecht zur Maschinenrichtung in die
Öffnung des Rumpfes ein. Nachdem Sie ein
"Klicken" gehört haben, bestätigen Sie, dass die
Metallrohrbaugruppe ohne Lockerheit befestigt
ist und die Installation erfolgreich war (Abbildung
1). Wenn Sie die Metallrohrbaugruppe
herausnehmen möchten, drücken Sie einfach
den Metallrohr-Entriegelungsknopf bis zum Ende
und ziehen Sie dann die Metallrohrbaugruppe
nach oben. (Abbildung 2)
Montage und Demontage von Akkus
1. Halten Sie den Akku fest, legen Sie den Akku
entlang der Nut der Führungsschiene ab und
drücken Sie den Akku fest nach unten. Wenn Sie
ein "Klicken" hören, bedeutet dies, dass der Akku
verriegelt ist;
2. Drücken Sie die Entriegelungstaste des
Akkus und ziehen Sie den Akku entgegen der
Laderichtung, um den Akku zu entriegeln.
Hinweis: Abgesehen vom Austausch des Akkus muss
der Akku nicht häug entfernt werden.
Installation von Handstaubsaugern
Zuerst die Saugöffnung des Staubbechers
des Handstaubsaugers in die Nut des
Gehäusedeckels stecken, den Handstaubsauger
auf das eingebaute Metallrohr drücken und nach einem „Klick“ ist der Handstaubsauger
erfolgreich auf dem Körper Oben wird er jetzt als Vertikalstaubsauger verwendet (Abbildung
4). Um den Handstaubsauger zu entnehmen, halten Sie einfach den Handentriegelungsknopf
gedrückt und heben ihn schräg nach oben. (Abbildung 5)
Verpackungsdetails
Handstaubsa
uger
Bodenbürst
eneinheit
Metallrohr Batterie
Reinigung
süssigke
it
Adapter
Teppichrollb
ürste
Rohrbürste
1 1 1 1 1 1 1 1
Elektrische
Bettbürste
2-in-1-Sofa
-Absaugung
2-in-1-Fla
chabsaugu
ng
Ladebasis
oben
Ladebasis
niedriger
Aufhänger
1
Aufhänger
2
Gebrauchsa
nweisung
1 1 1 1 1 1 1 1
1 2
4 5
3
Entriegelung
-sknopf für
Metallrohr
Metallrohr
-montage
Batterie
Entriegelungs
-taste des
Akkupacks
Handauslö
-seknopf
Handstaub
-sauger
