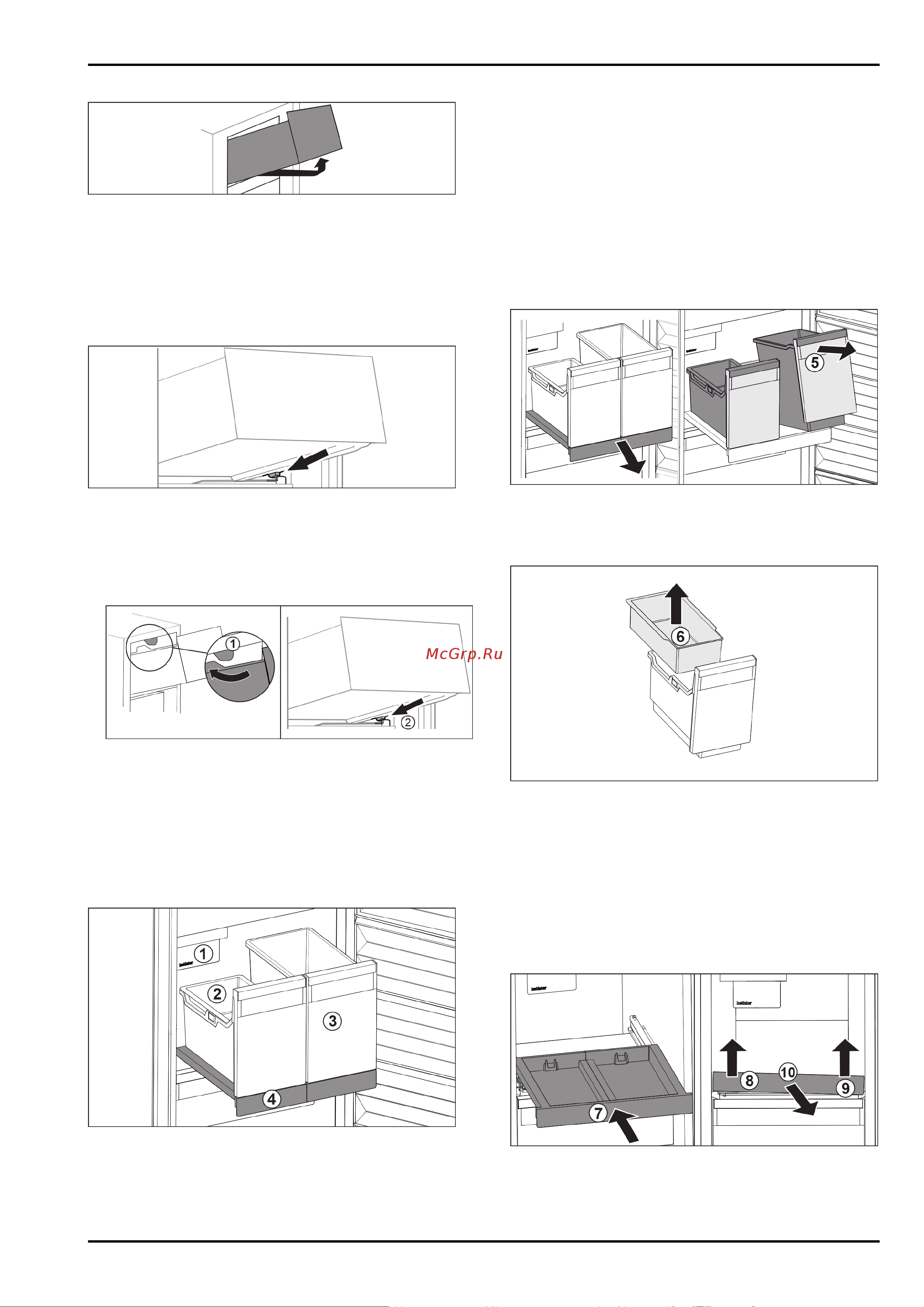

Верхний выдвижной ящик откидной*
Fig. 14
u
Вытяните выдвижной ящик полностью.
u
Приподнимите спереди.
u
Приподнимите снизу.
u
Извлеките движением вперед.
7.1.2 Вставить выдвижной ящик
Выдвижной ящик на контейнерном ребре
Fig. 15
u
Наклоняя вниз, установите выдвижной ящик за
стопоры на контейнерное ребро
Fig. 15 ()
.
u
Опустите выдвижной ящик.
u
Вставьте движением назад.
Верхний выдвижной ящик откидной*
Fig. 16
u
Обведите выдвижной ящик вокруг верхнего стопора
Fig. 16 (1)
.
u
Наклоняя вниз, установите выдвижной ящик за нижние
стопоры на контейнерное ребро
Fig. 16 (2)
.
u
Опустите выдвижной ящик.
u
Вставьте движением назад.
7.2 Выдвижная панель с IceTower*
Fig. 17 Выдвижная панель с IceTower
(1) IceMaker (3) Контейнеры для пиццы,
алкогольных напитков
(2) Подвесной лоток для
кубиков льда
(4) Выдвижная панель
На выдвижной панели находятся два высоких контейнера
(IceTower). В контейнере
Fig. 17 (2)
собираются и хранятся
кубики льда из IceMaker. Контейнер
Fig. 17 (3)
подходит
для хранения высоких продуктов, таких, как пицца или
алкогольные напитки.
Выдвижная панель с IceTower монтирована на одной
стеклянной панели посредством выдвижных направ-
ляющих. Вы можете разобрать выдвижную панель для
очистки.
7.2.1 Разборка выдвижной панели с
IceTower
Извлечение контейнеров
Fig. 18
u
Выдвиньте выдвижную панель.
u
Приподнимите контейнеры
Fig. 18 (5)
спереди.
u
Извлеките контейнеры.
Fig. 19
u
Извлеките
Fig. 19 (6)
подвесной лоток.
u
Если в подвесном лотке есть кубики льда: Опорожните
подвесной лоток.
w
Контейнеры и подвесной лоток извлечены и Вы можете
их очистить. (см. 8.2.4 Очистка оснащения)
Извлечение выдвижной панели
Убедитесь, что выполнены следующие условия:
q
Контейнеры извлечены. (см. 7.2.1.1 Извлечение контей-
неров)
Fig. 20
u
Вставьте выдвижную панель.
Fig. 20 (7)
u
Приподнимите выдвижную панель спереди слева.
Fig. 20 (8)
Оснащение
14 * Наличие в зависимости от модели и комплектации
