Сборка оборудования

ВНИМАНИЕ! Во время установки различных винтов и болтов не следует их

сильно затягивать. Это необходимо сделать в самом конце сборки.

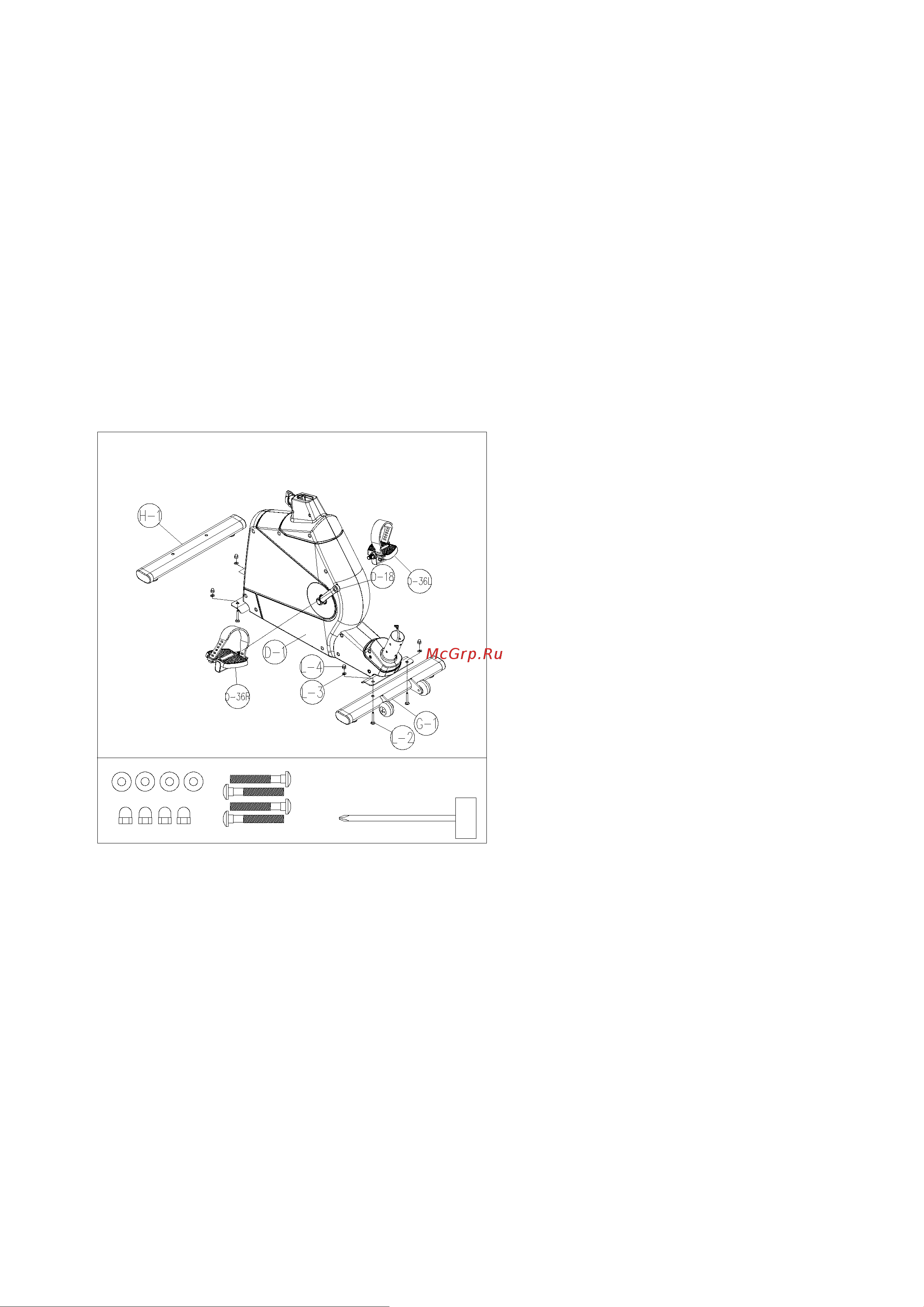

Шаг 1

1. Закрепите переднюю опору (G-1) с помощью 2 шайб (L-3), 2 гаек (L-4) и 2

болтов (I-2).

2. Закрепите переднюю опору (H-1) с помощью 2 шайб (L-3), 2 гаек (L-4) и 2

болтов (L-2).

3. Закрепите ремешки на педалях.

4. Закрепите педали (D-36R/L) на шатунах (D-17/D-18)/

Box Spanner (1)

L-4 Acorn Nut for M8 Bolt (4)

L-3 Curved Washer

19*2t (4)

L-2 Carriage Bolt M8*P1.25*55MM (4)
