14
РЕЦИРКУЛЯЦИЯ ВОЗДУХА
ВНИМАНИЕ! УГОЛЬНЫЕ ФИЛЬТРЫ НЕОБХОДИМЫ ДЛЯ РАБОТЫ ВЫТЯЖКИ В РЕ-
ЖИМЕ РЕЦИРКУЛЯЦИИ
Для работы вытяжки в режими рециркуляции воздуха необходимо:
1. При установке не подсоединять вытяжку к воздуховоду (допускается не устанавливать адаптер
воздуховода).
2. Короба воздуховода следует установить так, чтобы жалюзи на них не были перекрыты.
3. Установите в вытяжку дополнительный угольный(ые) фильтры (количество фильтров может
отличаться в зависимости от модели вытяжки).
ФИЛЬТРЫ
Для удерживания частиц масла из пара образуемого в процессе приготовления пищи, используется
многоступенчатый алюминиевый кассетный тип фильтра, устанавливаемый на входе в устройство.
Фильтры имеют различную длину и форму в зависимости от серии и типа вытяжки, в которых они
будут устанавливаться. Продумана возможность легкой установки и съема. Фильтры могут мыться
вручную в воде с щадящим моющим средством, не подвергая механическим ударам, сжатию. При
желании, фильтр можно мыть в посудомоечной машине (макс. 40 °C). Периодичность промывки
фильтра зависит от частоты пользования устройством, но не должна быть реже одного раза в 2-3
месяца так как это является важным не только для обеспечения противопожарной безопасности, но
и с целью сохранения работоспособности прибора.
13
4.2.2. USE WITHOUT CHIMNEY

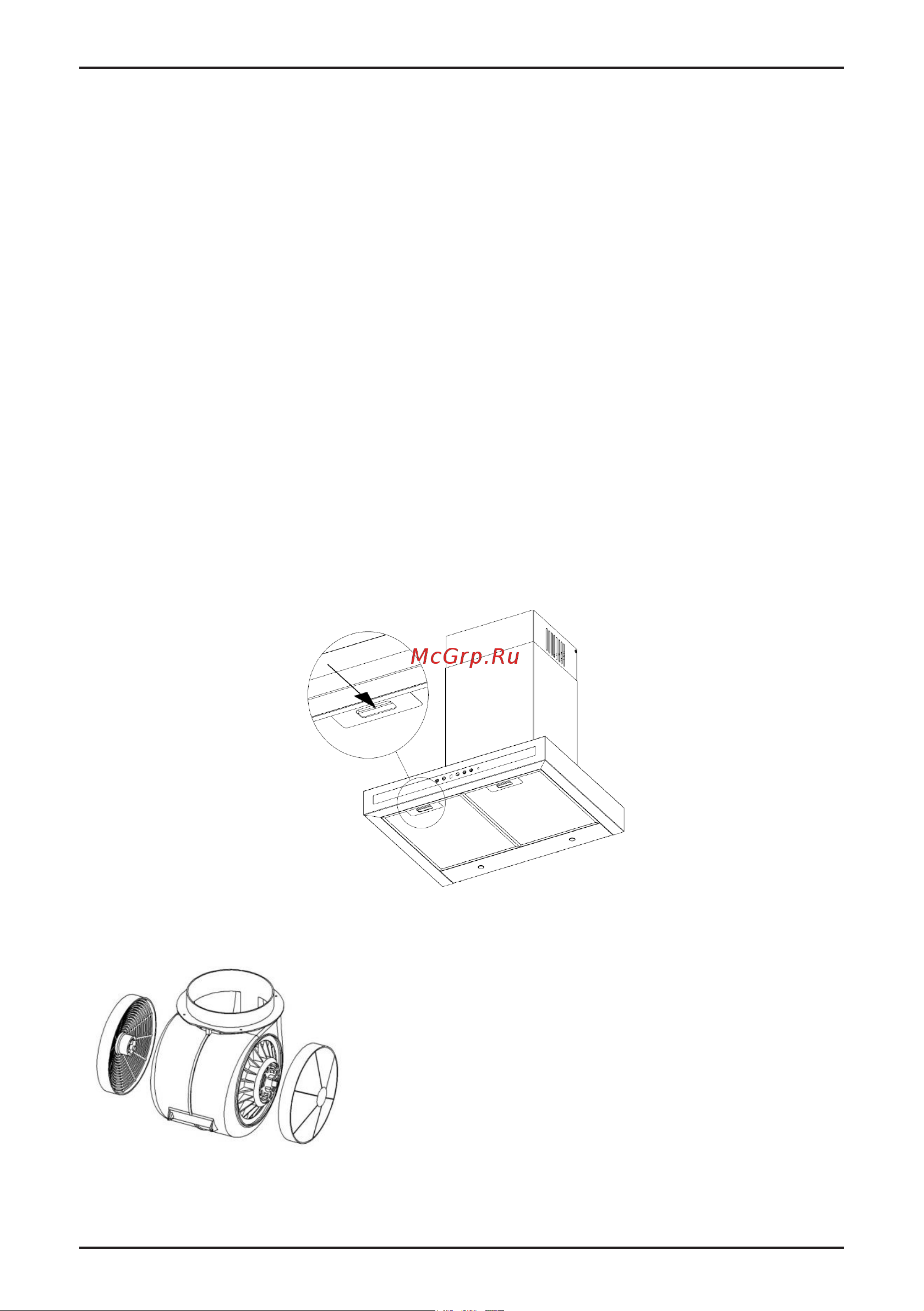

Carbon Filter is used in environments where there is no chimney or chimney connection is not possible. The
ambient air is filtered through a carbon filter and sent back to ambient.
In order to mount the carbon filters in their places, first the aluminum filters should be demounted. After
mounting the carbon filters in the snail block by turning them, the aluminum filters should be mounted again
(illustration 11).
Aluminum filters should also be used when using carbon filters.
Filters can be supplied from the authorized services.
Illustration 11
4.3. USE OF ALUMINUM FILTER
Aluminum filters retain the humidity and oil existing in the environment and ensure that your device lasts
long. To remove the filter from its place, you should press on its latch (illustration 12). Pay attention that the
filter does not fall.
Never use your cooker hood without the aluminum filter.
Illustration 12
5. REPLACEMENT OF LAMPS
5.1. REPLACEMENT OF LED LAMPS
The lamp of the same type should be used for lamp replacement.
To change the lamp, first disconnect the electrical connection of your device. Remove the aluminum filters
from their places. Disconnect the socket cable connection of the led lamp (illustration 13). Disjoint the LED
lamp by pressing the connection indicated by the arrows (illustration 14). Mount the LED lamp that can be
supplied from authorized services by applying the opposite of the same processes. Check that the lamps
work. Do not damage your device during the replacement.
УСТАНОВКА УГОЛЬНЫХ ФИЛЬТРОВ
13
4.2.2. USE WITHOUT CHIMNEY
Carbon Filter is used in environments where there is no chimney or chimney connection is not possible. The
ambient air is filtered through a carbon filter and sent back to ambient.
In order to mount the carbon filters in their places, first the aluminum filters should be demounted. After
mounting the carbon filters in the snail block by turning them, the aluminum filters should be mounted again
(illustration 11).
Aluminum filters should also be used when using carbon filters.
Filters can be supplied from the authorized services.
Illustration 11
4.3. USE OF ALUMINUM FILTER
Aluminum filters retain the humidity and oil existing in the environment and ensure that your device lasts
long. To remove the filter from its place, you should press on its latch (illustration 12). Pay attention that the
filter does not fall.
Never use your cooker hood without the aluminum filter.
Illustration 12
5. REPLACEMENT OF LAMPS
5.1. REPLACEMENT OF LED LAMPS
The lamp of the same type should be used for lamp replacement.
To change the lamp, first disconnect the electrical connection of your device. Remove the aluminum filters
from their places. Disconnect the socket cable connection of the led lamp (illustration 13). Disjoint the LED
lamp by pressing the connection indicated by the arrows (illustration 14). Mount the LED lamp that can be
supplied from authorized services by applying the opposite of the same processes. Check that the lamps
work. Do not damage your device during the replacement.
Угольные фильтры, предназначенные для использования
вытяжки в режиме рециркуляции воздуха и могут применяться
в зависимости от серии и типа вытяжки. Угольные фильтры
необходимо менять на новые через 3-6 месяцев
использования, в зависимости от частоты приготовления
пищи.
Угольные фильтры устанавливаются на пластиковом
корпусе мотора, после чего их необходимо зафиксировать
поворотом на 90° (четверть поворота) до звука-щелчка. Чтобы
отсоединить угольный фильтр необходимо произвести эти
операции в обратном порядке.
