Ставр ТЭ-1600Р [12/31] Установка замена катушки с

6.6 УСТАНОВКА/ЗАМЕНА КАТУШКИ С

ЛЕСКОЙ

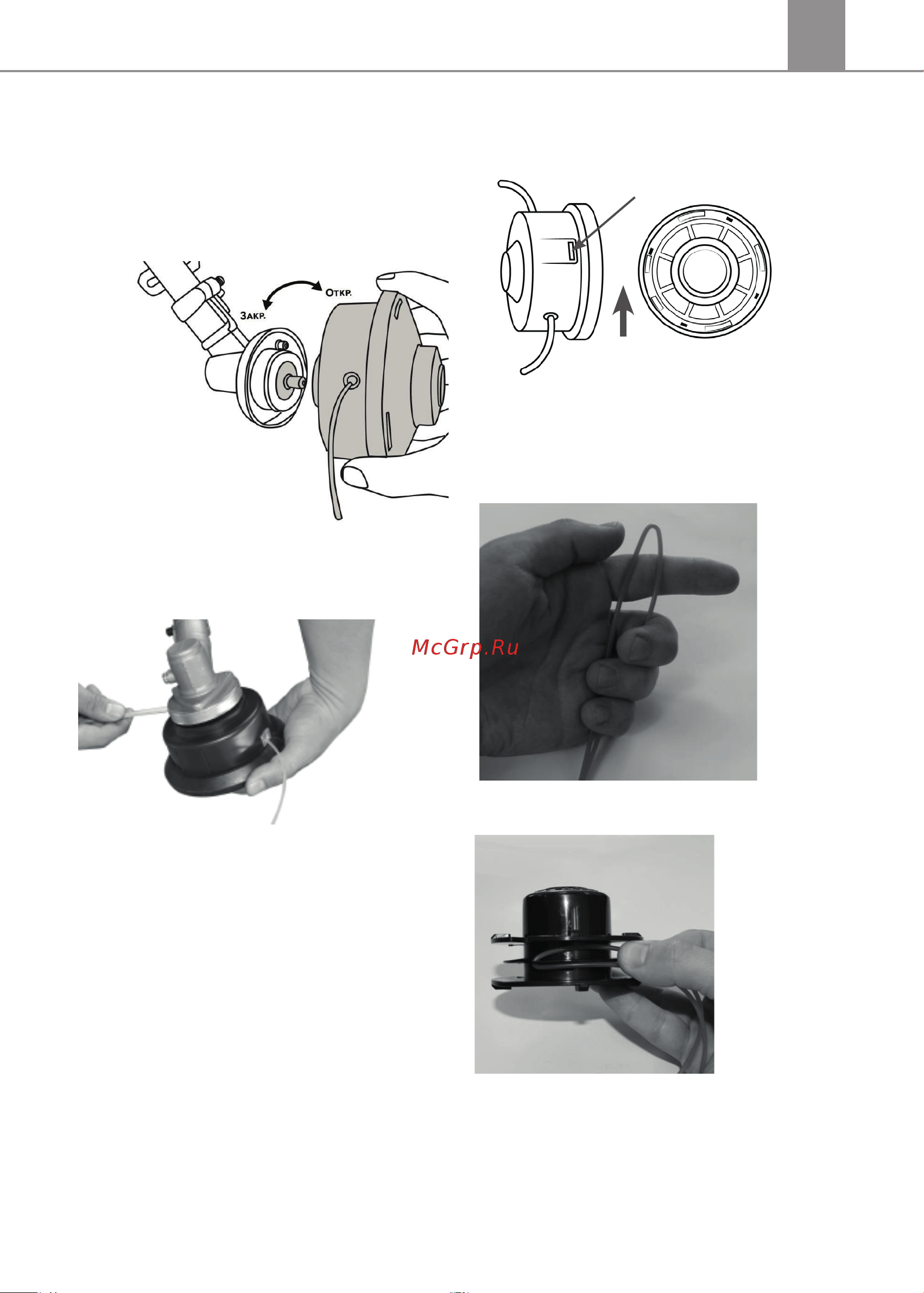

6.6.1 Совместите отверстие в ступице вала

с отверстием в чаше редуктора. Вставьте

отвертку или шестигранный ключ через

отверстие в чаше редуктора в отверстие в

ступице вала, зафиксировав его.

6.6.2 Установите внутренний фланец (а) на

вал. Удерживая фиксатор выходного вала,

наверните катушку с леской на вал против

часовой стрелки.

6.6.3 Удалите фиксатор выходного вала и

убедитесь в правильности установки ка-

тушки.

6.6.4 Для замены катушки с леской зафик-

сируйте выходной вал и открутите катушку

по часовой стрелке. Далее установите но-

вую катушку.

6.6.5 ЗАМЕНА ЛЕСКИ В КАТУШКЕ

Для замены лески в катушке снимите ее

с выходного вала триммера и проведите

визуальный осмотр на наличие трещин и

других механических повреждений. В слу-

чае дальнейшего использования катушки

выполните следующие действия для заме-

ны лески:

- Нажимая на фиксаторы (а) одновремен-

но поверните крышку по часовой стрелке и

снимите ее с корпуса катушки.

- Извлеките внутреннюю катушку и удалите

остатки лески. Осмотрите все детали на на-

личие повреждений.

- Отрежьте 2,5-5 м новой лески и сложите

ее пополам.

- Зацепите леску за выемку в средней ча-

сти внутренней катушки.

- Намотайте леску в направлении, ука-

занном стрелками на корпусе катушки.

Следует оставить 15-20 см лески сво-

бодными. На верхнем кольце катуш-

ки есть две выемки, сквозь которые

нужно провести эти свободные концы.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ12

RUS
