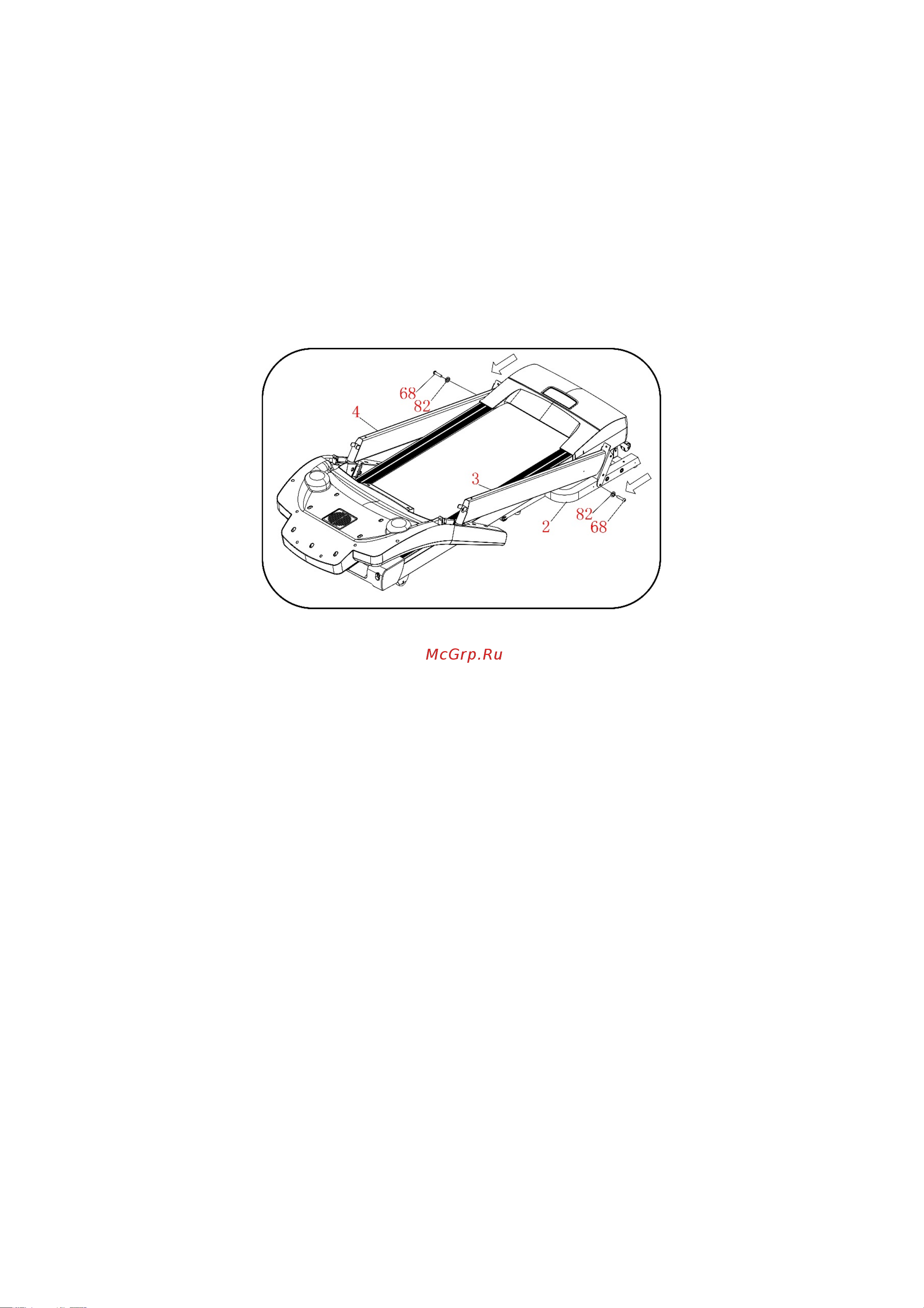

Шаг 3

Сдвиньте левую и правую стойки консоли в вертикальном положении (3, 4) в

соответствующее отверстие, как показано на изображении.

Используйте 6# шестигранный ключ, закрепите левую стойку консоли (4) и правую

(3). Необходимо, чтобы они плотно прилегали к опорной раме (2), после этого

закрепить их, используя болт M10*70 (68) и шайбу (82).

Левая сторона и правая должны находится на одном уровне.

Шаг 4

1. Поднимите консоль (5) и левую и правую стойки консоли в вертикальное положение

(3, 4), как показано на рисунке.

2. Используйте короткий конец 5# шестигранного ключа, болт M8*20 (67) и шайбу

(86), чтобы зафиксировать правую стойку консоли к раме консоли (5) в сомкнутом

состоянии;

для левой стороны метод сборки такой же, как для правой.

Примечание:

Когда Вы тянете конструкцию в вертикальном положении, не зажимайте провода;

зафиксировав в вертикальном положении, прикоснитесь к консоли рукой, она не

должна падать вниз (чтобы избежать, каких-либо травм).
