Alto APM160 Инструкция по эксплуатации онлайн [10/21] 894
![Alto APM160 Инструкция по эксплуатации онлайн [10/21] 894](/views2/1001019/page10/bga.png)
31. Регулятор уровня сигнала в наушниках (PHONES).
Этот регулятор настраивает уровень сигнала в наушниках и варьируется от -∞ до
+10.
32. Регулятор стереовыхода ST SUB OUT.
Этот регулятор устанавливает финальный уровень сигнала, который подается
стереошиной на выходной разъем ST SUB OUT.
33. Регуляторы посылов на внешние устройства AUX 1-3.
Эти регуляторы управляют уровнем сигнала, который подается со входа ST SUB IN
1-3 на шины AUX 1, 2 и 3.
34. Регуляторы стереосигнала (ST).
Эти регуляторы определяют уровень сигнала, который подается со входа ST SUB IN
1-3 на стереошину.
35. Кнопка мониторинга префейдерного режима (PFL).
При включении этого режима весь сигнал, который прошел цепь до регулятора
стереосигнала, подается на наушники.

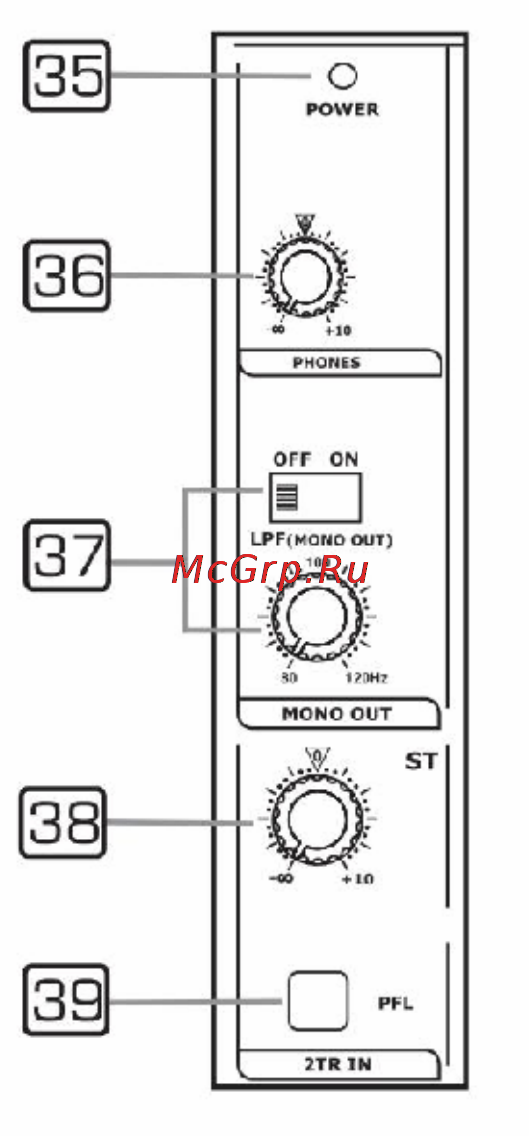

36. Светодиод индикации питания.
Горящий светодиод отображает, что на микшер-
усилитель подается питание.
37. Фильтр низких частот (LPF (MONO OUT)).
- Выключатель НЧ-фильтра (LPF ON/OFF),
задействует фильтр низких частот на выходном
канале стереошины.
- Регулятор НЧ-фильтра.
Для прокрутки регулятора используйте отвертку.
Регулятор ограничивает частотный спектр после
(80-120 Гц.). Используйте эту функцию при
задействованном сабвуфере.
38. Регулятор стереовхода для 2-ух дорожечных
устройств.
Этот регулятор определяет уровень сигнала,
который подается со входа 2TR IN на стереошину.
Настраиваемый диапазон: от -∞ до +10 дБ.
39. Кнопка префейдерного режима.
Когда кнопка находится во включенном положении, сигнал со входов 2TR IN
проходит всю цепь до регулятора ST и, минуя остальное, подается на выход для
наушников PHONES.
40. Кнопка постфейдерного режима.
Если эта кнопка включена, выходной сигнала со соответствующего фейдера
направляется на джек.
