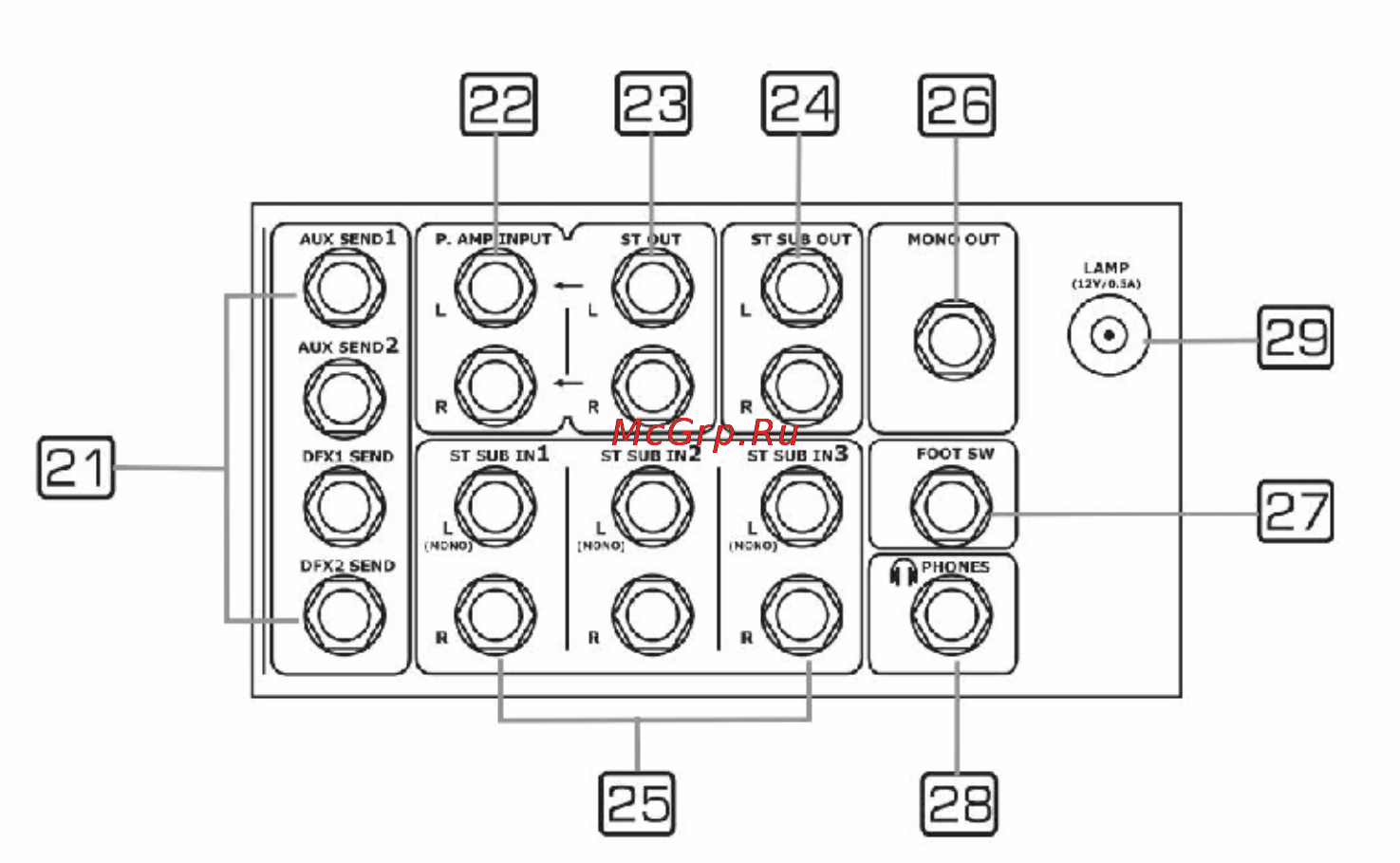

22. Разъемы входа усилителя мощности.

Эти разъемы 1/4" джек предназначены для линейных стереосигналов и их подаче

на встроенный усилитель мощности.

23. Стереовыход ST OUT.

Эти разъемы 1/4" служат для вывода сигнала со стереошины микшера. Уровень

конечного сигнала регулируется фейдером ST OUT.

24. Дополнительный стереовыход ST SUB OUT.

Эти разъемы 1/4" джек служат для вывода сигнала со стереошины микшера.

Уровень конечного сигнала регулируется фейдером ST SUB OUT.

25. Дополнительный стереовход ST. SUB IN 1-3.

Эти разъемы 1/4" джек служат для подключения стереовыхода дополнительного

усилителя или внешнего процессора эффектов. Этот сигнал можно назначить

на посылы AUX 1-3 и стереошину.

26. Моно выход (MONO OUTPUT).

Этот монофонический разъем под 1/4" джек служит для подключения ко входу

дополнительного усилителя или активным мониторам.

27. Разъем для ножного переключателя (FOOTSWITCH 1/4" джек).

Подсоединив ножной переключатель к этому разъему, можно включать и

выключать встроенный блок эффектов.

28. Разъем для наушников (HEADPHONES) 1/4" джек.

Этот разъем используется для подачи сигнал на наушники или на пару активных

студийных мониторов.

29. Разъем LAMP.

Разъем для устройств BNC, расположен в верхней правой части микшера, имеет

питание в 12 Вт. и позволяет подключить стандартную BNC лампу.

30. Индикатор уровня выходного сигнала.

Светодиодный индикатор отображает уровень сигнала, подаваемого на

стереовыход ST OUT.
