1 ОПИС ХОЛОДИЛЬНИКА
1.1 Холодильник відповідно до малюнка 1 призначено для
заморожування і тривалого зберігання заморожених продуктів,
приготування харчового льоду в морозильному відділенні (далі –
МВ); для охолодження і короткочасного зберігання харчових
продуктів, напоїв, овочів та фруктів у відділенні для зберігання
свіжих харчових продуктів (далі – ХВ).
В ХВ (деяких версіях моделі холодильника) є відділення
свіжості відповідно до малюнку 1. У відділенні свіжості
підтримується більш низька температура в порівнянні з ХВ, що
дозволяє збільшити термін зберігання свіжих м’ясних і рибних
продуктів. Температура у відділенні свіжості може опускатися
нижче 0
0
С. Не зберігайте у відділенні овочі, салат та інші про-
дукти, сприйнятливі до низьких температур.
1.2 У холодильнику передбачена функція «Суперзаморожу-
вання» («
super»).
1.3 Для освітлення в холодильнику передбачено світлодіодний
світильник відповідно до малюнка 1.
1.4 Холодильник повинен експлуатуватися в діапазоні темпе-
ратур навколишнього середовища, який відповідає кліматичному
класу, вказаному на його табличці. Відповідність діапазонів тем-
ператур кліматичним класам наведені в таблиці 1.
1.5 Загальний простір, необхідний для експлуатації холо-
дильника, визначається розмірами, вказаними на малюнку 2 в
міліметрах. Конструкцією холодильника забезпечується макси-
мальний кут відкривання дверей – 110
0
. Щоб уникнути поломки
ЗАБОРО НЯЄТЬСЯ докладати зусилля для відкривання дверей
на кут більше 110
0
.

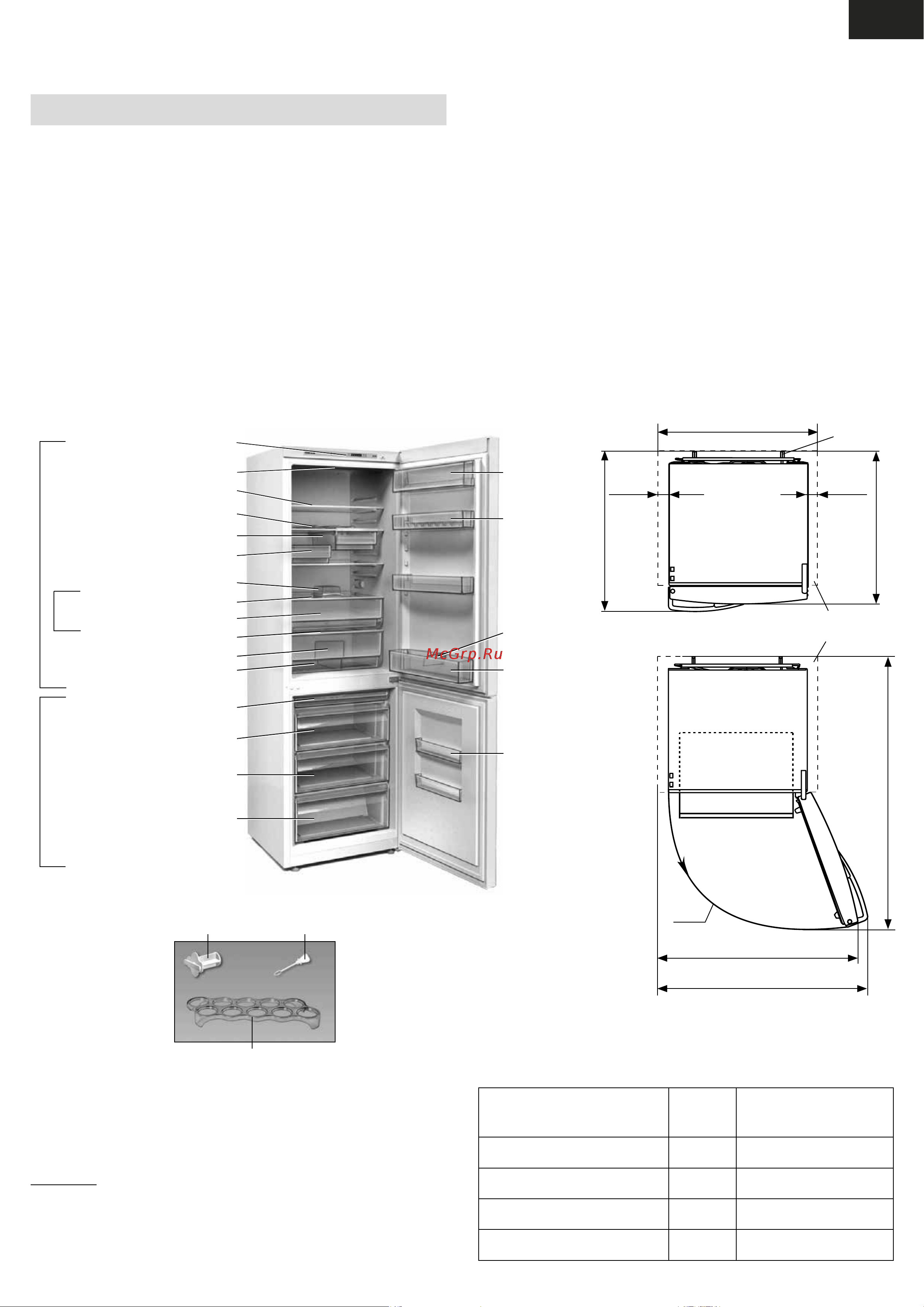

Малюнок 1 – Холодильник і комплектувальні вироби
I – морозильне відділення (МВ):
«а» – зона заморожування і зберігання,
«б» – зона зберігання;
II – відділення для зберігання свіжих харчових продуктів (ХВ);
III – відділення свіжості (відсутнє в деяких виконаннях)*
* Входить до комплекту поставки в залежності від моделі холодильника.
Таблиця 1 – Кліматичні класи
Клас Символ
Діапазон температур
навколишнього
середовища,
0
С
Помірний розширений SN Від 10 до 32
Помірний N Від 16 до 32
Субтропічний ST Від 16 до 38
Тропічний T Від 16 до 43
Малюнок 2 – Холодильник (вид зверху)
упор задній
110
0
858 min
905 min
1180±5
653
685
йоржупор задній
вкладиш для яєць
50 min 50 min
695 min
простір для
циркуляції повітря
•
•
кошик (нижній)
кошик
кошик
посудина (
для овочів або фруктів)
ємність із
кришкою
ємність
ємність
(нижня)
полиця-скло
підставка для пляшок
панель керування
I
II
маслянка
посудина підвісна
кошик
(для заморожування ягід
та інших дрібних продуктів)
ємність
Slim Space
обмежник для
пляшок
бак із кришкою
(
для м’яса або риби)
посудина відділення свіжості*
полиця-скло
полиця-скло (нижня)
роздільник
світильник світлодіодний
III
«а»«а»
«а»«а»
«б»«б»
««аа»»
5
UKR
