Наименование: TEPLOCOM TSFR-Prog-220/3A
термостат комнатный, двухканальный
bast.ru - основной сайт
teplo.bast.ru - электрооборудование для отопления
skat-ups.ru - сеть фирменных магазинов “СКАТ”
dom.bast.ru - интернет-магазин
- тех.поддержка; -отдел сбыта911@bast.ru ops@bast.ru
V Технические характеристики
Максимальный ток нагрузки: 3 А, 3А ~250В;
Тип управляющих выходов: сухие контакты;
Потребление энергии: <1Вт; Точность регулирования t°: ±1°С;
Диапазон регулирования температуры: 5…60°С;
Датчик температуры: 10кОм; Цвет корпуса: белый;
Габаритные размеры (В*Ш*Г): 86×86×40 мм;
Установочные размеры (В*Ш*Г): 86×86×15 мм
VI Комплект поставки
1. Термостат- 1 шт. 4. Паспорт - 1шт.
2. Датчик температуры - 1 шт. 5. Упаковочная тара - 1 шт.
3. Винты - 2 шт.
1. - кнопка ВКЛЮЧЕНИЯ;
2. - кнопка установки РУЧНОГО ( ) или
АВТОМАТИЧЕСКОГО ( ) режима;
3. - кнопка установки ВРЕМЕНИ и ДНЯ
НЕДЕЛИ;
4, 5 - кнопки установки текущей
ТЕМПЕРАТУРЫ и других параметров;
6. указатель ОШИБОК;
7. указатель НАГРЕВА;
8. значение УСТАНОВЛЕННОЙ ТЕМПЕРАТУРЫ;
9. значение текущего ВРЕМЕНИ;
10. ДНИ НЕДЕЛИ (рабочие и выходные);
11. указатель КОМНАТНОЙ ТЕМПЕРАТУРЫ;
12. текущая КОМНАТНАЯ ТЕМПЕРАТУРА;
13. указатели РУЧНОГО( ) или
АВТОМАТИЧЕСКОГО ( ) режимов;
14. 6 ПЕРИОДОВ суточной активности.
II Назначение прибора
TEPLOCOM TSFR-Prog-220/3A – 2х-канальный
программируемый ТЕРМОСТАТ для
регулирования температуры в помещениях с
комбинированными системами водяного обогрева
(тёплый пол и радиатор). ТЕРМОСТАТ,
посредством встроенного температурного
датчика, и датчика установленного на “теплом
полу” управляет исполнительным оборудованием
(электромагнитные клапаны, сервоприводы,
циркуляционные насосы, котлы и др.).
Благодарим Вас за выбор нашего
термостата TEPLOCOM TSFR-Prog-220/3A
Меры предосторожности
Монтаж и обслуживание изделия производить
при полном отключении сети 220 В.
Не допускается наличия в воздухе токопрово-
дящей пыли и паров агрессивных веществ.
Монтаж изделия должен производиться
квалифицированным специалистом
III Описание работы прибора
При помощи встроенного датчика температуры
ТЕРМОСТАТ измеряет температуру в помеще-
нии, а внешний датчик температуры, установлен-
ный непосредственно на “тёплых полах” “следит”
за нагревом теплоносителя, не позволяя
осуществлять его перегрев. Полученные
значения температуры сравниваются с установ-
ленным, и ТЕРМОСТАТ отправляет соответству-
ющий сигнал на включение /отключение
подключенному к нему исполнительному
оборудованию.
ТЕРМОСТАТ может быть установлен в стандар-
тную монтажную коробку.
IV Особенности прибора
џБольшой ЖК дисплей с подсветкой.
џСохранение пользовательских и программных
настроек при пропадании напряжения питания.
џВозможность одновременного управления
тёплым полом и радиатором.
џОдновременная индикация установленной
температуры и температуры в помещении.
џДля выбора комфортного режима индивидуаль-
ные программы для 7 дней недели с возможнос-
тью программирования до шести суточных
временных диапазонов.
џВозможность калибровки температуры.
а/я 7532 Ростов-на-Дону, 344018
+7(863) 2035830
комнатный двухканальный
термостат
TEPLOCOM TSFR-Prog-220/3A
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ

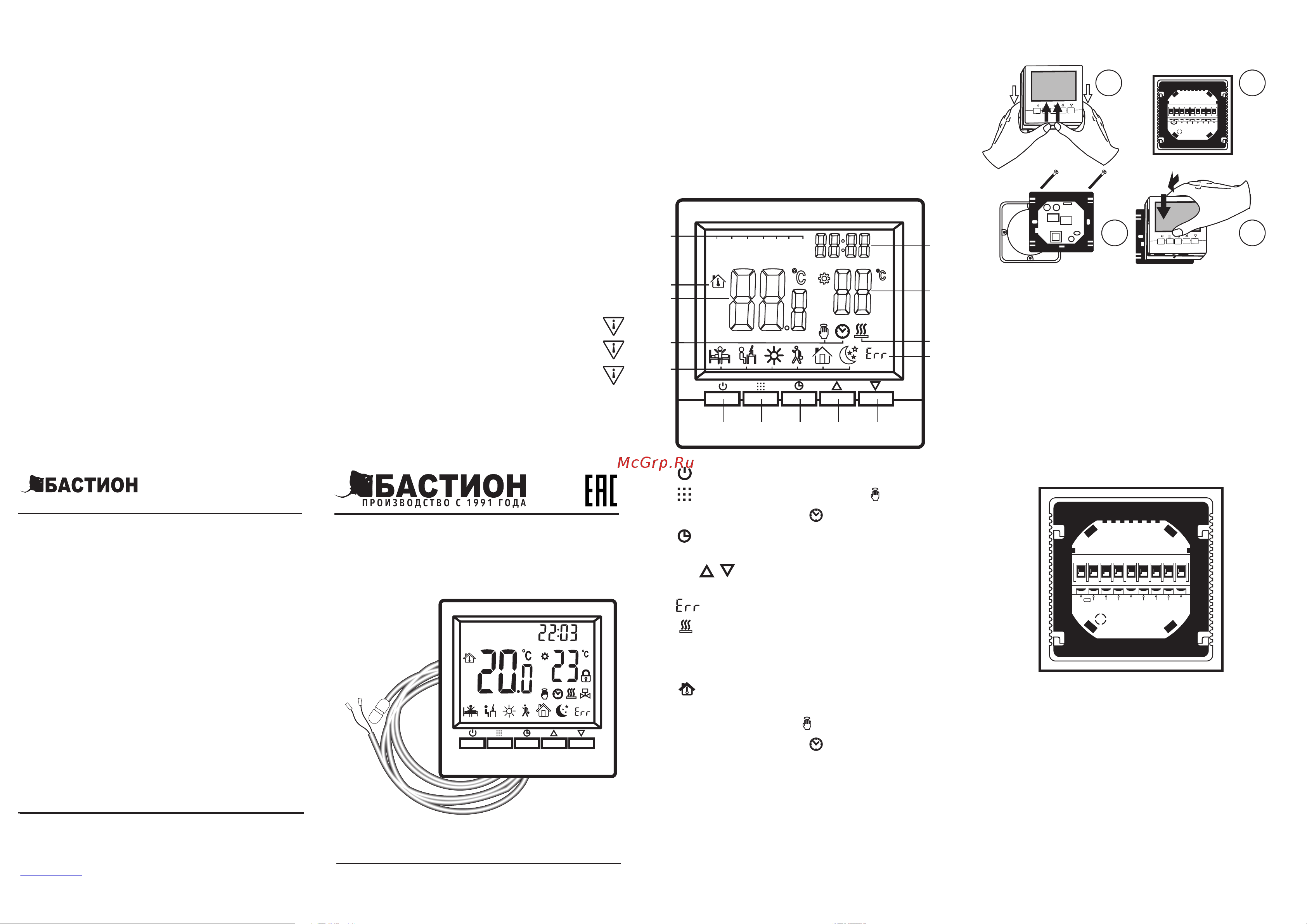

Рисунок 1 - установка термостата
I Условия эксплуатации
џнапряжение сети 220В, 50Гц;
џтемпература окружающей среды от +5 до 50°С;
џотносительная влажность воздуха до 90% при
температуре 25°С.
формат А7 ФИАШ.423134.015 ЭТ
ОТМЕТКИ
ПРОДАВЦА:
Продавец: ____________________________________
Монтажная организация: ________________________
Дата продажи: “___” ____________ 20__г. М.П.
Дата ввода в эксплуатацию: “___” ________ 20__г. М.П.
ОТМЕТКИ О ВВОДЕ В ЭКСПЛУАТАЦИЮ:
Штамп службы
качества:
Срок гарантии устанавливается 5 лет со дня продажи.
Если дата продажи не указана, срок гарантии
исчисляется с момента (даты) выпуска.
VII Монтаж ТЕРМОСТАТА
Термостат монтируется на стене в незамкнутом
пространстве со свободным доступом воздуха, в
месте, защищенном от прямых солнечных лучей,
вдали от тепловых приборов, промерзающих стен и
сквозняков.
Рисунок 2 - подключение термостата
VIII Схема подключения ТЕРМОСТАТА
Монтаж термостата производится в
соответствии с рисунком 1.
1. Отделите панель с дисплеем от основания с
монтажной рамкой, сдвинув его, как
показано на рисунке. Отключите шлейф от
дисплея.
2. Присоедините провода к клеммной колодке
на основании.
3. Присоедините монтажную рамку к
распределительной коробке.
4. Присоедините шлейф к разъему. Установите
дисплей на монтажную рамку вставив его в
пазы и потянув вниз до щелчка.
1 2
3
Двухканальный термостат
для комбинированных систем отопления
TEPLOCOM TSFR-Prog-220/3A
1 2 3 4 5 6 7 8 9
t°C
10K
NC2
NO2
NC1
NO1 COM
L N
AC230V Imax3A
Двухканальный термостат
для комбинированных систем отопления
TEPLOCOM TSFR-Prog-220/3A
1 2 3 4 5 6 7 8 9
t°C
10K
NC2
NO2
NC1
NO1 COM
L N
AC230V Imax3A
4
1. Электропитание термостата (AC220В)
подключаются на рзъёмы 8 (фаза) и 9 (ноль).
2. Для подключения нагрузки существует один
общий разъём 7 (COM) для управляющего
контакта.
3. В зависимости от типа контактов сервопри-
вод радиатора подключается к разъёмам 6
(NO1-нормально открытый) или 5 (NС1 -
нормально закрытый) и 7.
4. Аналогично подключается сервопривод
теплого пола на разъёмы 4 (нормально
открытый) или 3 (нормально закрытый) и 7.
5. Внешний датчик температуры (R25C°=10кОм)
подключается на разъёмы 1 и 2.
Соответствует требованиям КД и государственных
стандартов, признан годным к эксплуатации
Дата выпуска ____________
MON TUE WED THU FRI SAT SUN
ROOM
TEMP
SET
TEP LOCOM
MON TUE WED THU FRI SAT SUN
ROOM
TEMP
SET
1 2 3 4 5
8
13
12
11
9
10
6
7
14
4
