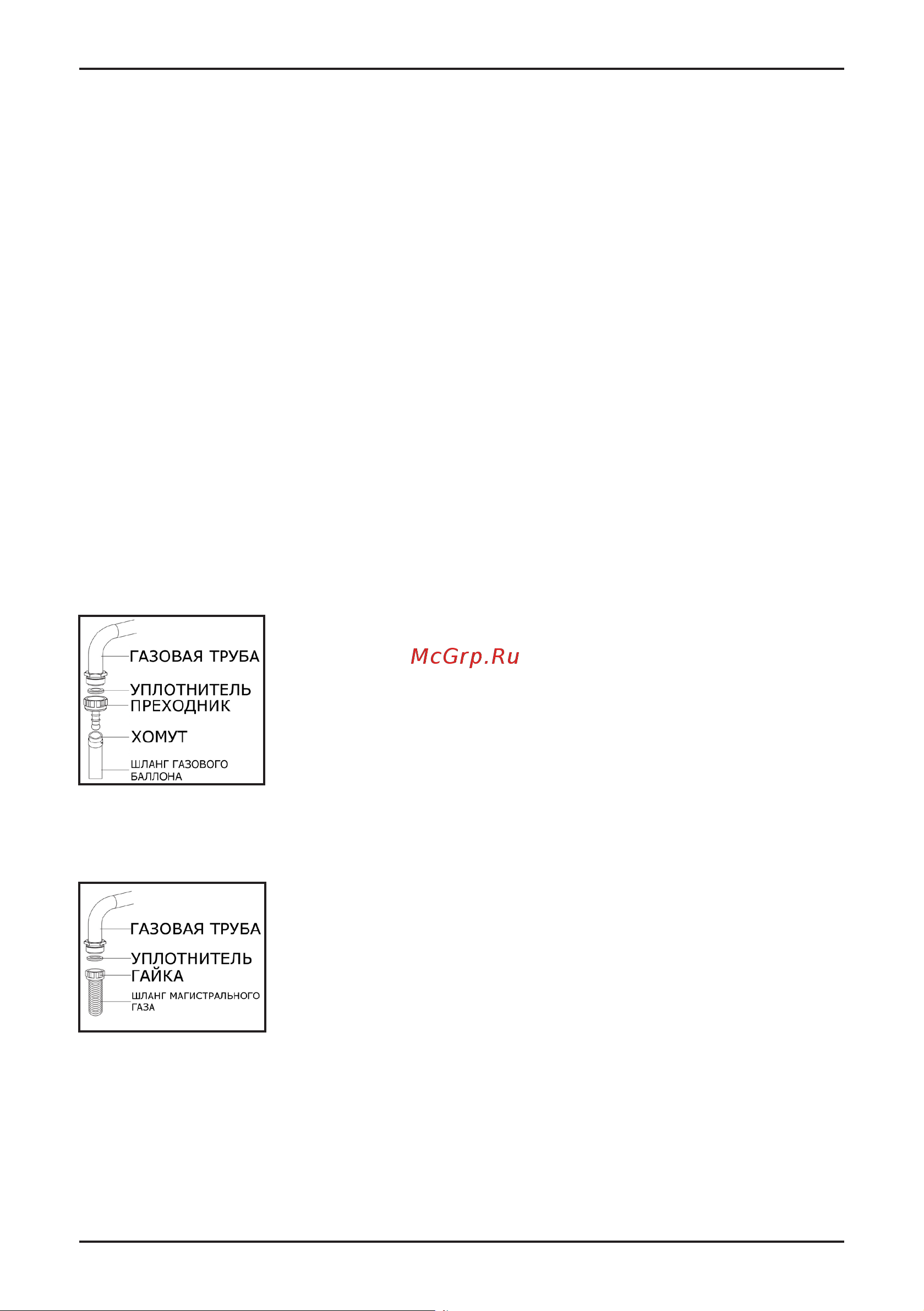

Korting HGG 6805 CW [11/21] Подключение к системе газоснабжения
![Korting HGG 6805 CW [11/21] Подключение к системе газоснабжения](/views2/2024515/page11/bgb.png)
11
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ГАЗОСНАБЖЕНИЯ
ВНИМАНИЕ! ПОДКЛЮЧЕНИЕ К ГАЗУ ДОЛЖНО ОСУЩЕСТВЛЯТЬСЯ КВАЛИФИЦИ-
РОВАННЫМИ СПЕЦИАЛИСТАМИ ГАЗОВОЙ СЛУЖБЫ. О ПОДКЛЮЧЕНИИ ВАШЕГО
ОБОРУДОВАНИЯ ДОЛЖЕН БЫТЬ СОСТАВЛЕН СПЕЦИЛЬНЫЙ АКТ, КОПИЯ КОТОРОГО
ДОЛЖНА ОСТАТЬСЯ У ВАС. НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ ПРЕДСТАВЛЯЕТ СОБОЙ
УГРОЗУ ДЛЯ ПОТРЕБИТЕЛЯ И ЛИШАЕТ ПРАВО НА ОБСЛУЖИВАНИЕ В АВТОРИЗО-
ВАННОМ СЕРВИСНОМ ЦЕНТРЕ.
ВНИМАНИЕ! ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВЕРИТЬ, СООТВЕТСТВУЮТ ЛИ УСЛОВИЯ
ПОДКЛЮЧЕНИЯ
(
ВИД ГАЗА И ДАВЛЕНИЕ ГАЗА
)
НАСТРОЙКЕ ПРИБОРА.
ВНИМАНИЕ! ПОСЛЕ ПОДКЛЮЧЕНИЯ ОБЯЗАТЕЛЬНО ПРОВЕРЬТЕ ВСЕ СОЕДИНЕ-
НИЯ С ПОМОЩЬЮ СПЕЦИАЛЬНОГО СПРЕЯ ИЛИ МЫЛЬНОГО РАСТВОРА НА ПРЕДМЕТ
УТЕЧЕК. ВКЛЮЧЕНИЕ ПОВЕРХНОСТИ ДО ОКОНЧАНИЯ ПРОВЕРКИ ЗАПРЕЩЕНО.
ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ПРОВЕРКУ УТЕЧЕК ПРИ ПОМОЩИ ОТ-
КРЫТОГО ОГНЯ.
ВНИМАНИЕ! ПЕРЕМЕЩЕНИЕ ПРИБОРА С ПОДКЛЮЧЕННЫМ ГАЗОВЫМ СОЕДИНЕ-
НИЕМ МОЖЕТ ПРИВЕСТИ К УТЕЧКЕ ГАЗА.
При подключении к системе газоснабжения пользуйтесь жесткой металлической трубой и муфтами,
или гибкой трубой из нержавеющей стали, соответствующими действующим нормам. Проследи-
те за тем, чтобы используемые гибкие металлические трубы не входили в контакт с подвижными
частями, кабелями, не были зажаты и не были повреждены. Магистральная труба прибора имеет
диаметр ½ дюйма, расположение трубы зависит от модели прибора. Выполняйте подключение, не
оказывая чрезмерного силового воздействия на варочную поверхность.
ПОДКЛЮЧЕНИЕ К БАЛЛОННОМУ (СЖИЖЕННОМУ) ГАЗУ
Для подключения к газовому баллону установите хомут на шланг газо-
вого баллона. Установите переходник в гибкий шланг газового баллона,
предварительно нагрев конец шланга в кипящей воде. Зафиксируйте
хомут на конце шланга и закрутите фиксирующий винт хомута при по-
мощи инструмента. Установите прокладку в переходник (как показано на
рисунке) и закрутите гайку переходника на резьбе магистральной трубы
прибора.
ВНИМАНИЕ! ПРИ ПОДКЛЮЧЕНИИ К БАЛЛОННОМУ ГАЗУ ИСПОЛЬЗУЙТЕ ГАЗОВЫЙ
РЕДУКТОР, РЕКОМЕНДОВАННЫЙ СПЕЦИАЛИСТАМИ ГАЗОВОЙ СЛУЖБЫ. ИСПОЛЬ-
ЗУЙТЕ ТОЛЬКО СЕРТИФИЦИРОВАННОЕ ГАЗОВОЕ ОБОРУДОВАНИЕ.
ПОДКЛЮЧЕНИЕ К МАГИСТРАЛЬНОМУ ГАЗУ
Для подключения к магистральному газу установите прокладку в гайку
на конце шланга. Закрутите гайку шланга на резьбу магистральной трубы
прибора, проверьте соединение на предмет утечки газа.
Подключите ваш прибор к магистральному газовому крану, используя
наиболее короткий путь. Для безопасности гибкий несварной шланг дол-
жен иметь длину мин. 40 см, макс. 200 см.
Проверьте соединение на предмет утечки газа, для этого можно использовать специальный спрей
или мыльный раствор.
Если установка духового шкафа не предусмотрена и есть свободный доступ к нижней части вароч-
ной поверхности, то в таком случае необходимо использовать разделяющую панель. Предусмотреть
вентиляцию пространства под варочной панелью. Расстояние между прибором и панелью должно
составлять минимум 50 мм.
В случае если под варочной панелью устанавливается духовой шкаф, убедитесь, что газовый шланг
не касается духового шкафа, острых краев, не имеет перегибов или спутываний.
